幾何像差小知識
2024-12-10
實際光學系統在成像時和理想光學系統存在很大差異，由物點所發出的光線經光學系統后不會匯聚得到一個理想的像點，而是一個彌散斑的大小、形態等性質與系統的像差有關。對于單色光而言，存在五種不同的像差：球差、彗差、像散、場曲和畸變，統稱為單色像差。然而，實際光學系統大多是對白光或者復色光成像的，由于介質對不同色光的折射率不同，會導致不同色光成像的位置、大小等均有不同，這種差異被稱為色差。色差分為兩種，分別是位置色差和倍率色差。由于上述幾種像差均是基于幾何光學討論，故統稱為幾何像差。

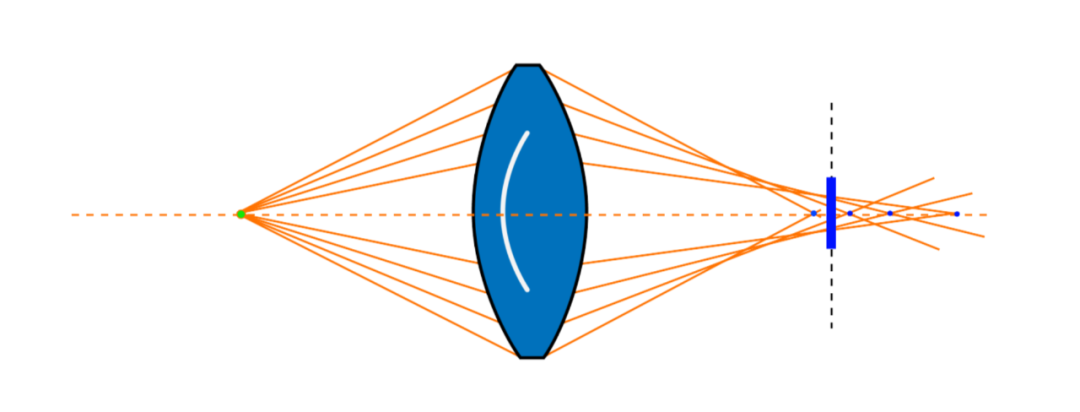

球差（Spherical Aberration）
軸上物點發出的光束通過透鏡時，由于透鏡中心區域和邊緣區域對光線的會聚能力不同，導致不同角度的入射光線在光軸上無法匯聚于同一點，相對理想像點的位置有所偏離，從而在像面上形成一個圓形彌散斑。球差是軸上點成像時唯一存在的單色像差。由于球差的存在，原本應該清晰的點光源在像面上變成了一個彌散的圓斑，會導致圖像邊緣模糊，細節信息丟失。
像散（Astigmatism）

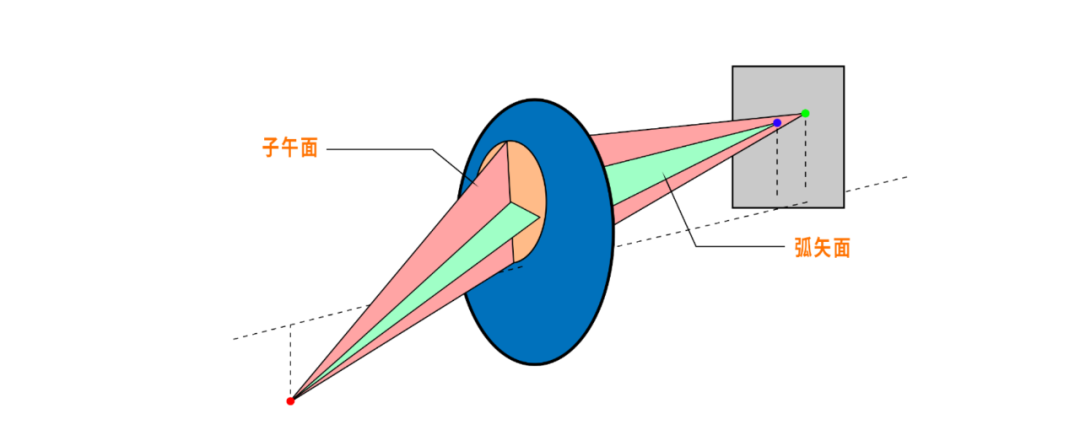

在介紹像散之前，需要先了解子午面和弧矢面的概念。其中子午面是指包含軸外物點、主光線以及光軸所在的平面，弧矢面是指包含軸外物點、主光線且與子午面垂直的平面。
像散是指軸外物點發出的光束，在通過光學系統后，其子午像點與弧矢像點不重合的現象。在子午像點的位置，弧矢面光線成線狀（子午焦線）；反之，在弧矢像點的位置，子午面光線成線狀（弧矢焦線）。由于像散的存在，軸外物點成像會形成一個橢圓形的光斑，且隨著觀察屏位置的不同，橢圓的形狀也會發生變化。

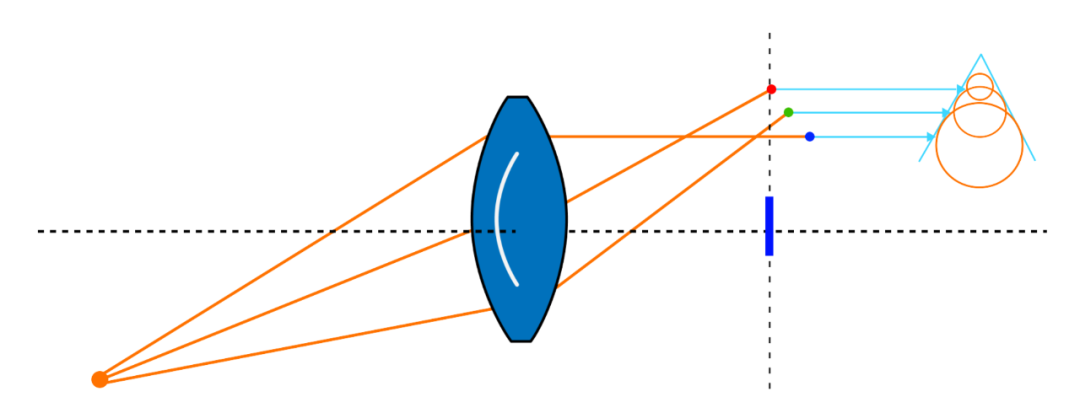

彗差（Coma）
彗差是一種軸外點像差，因為軸外物點所成的像如同拖尾的彗星，因此叫做彗差。這是由于軸外物點發出的光束在像方失去對稱性，偏向主光線的同一側，并且在像面處無法聚焦到主光線和像面的交點上所導致的。其中靠近主光線的細光束形成了亮點，遠離主光線的不同的寬光束形成了不同的圓環，且距離主光線像點越遠，形成的圓斑直徑越大，亮度越低。
彗差可進一步分為子午彗差和弧矢彗差，子午面（弧矢面）內對稱于主光線的各對光線在經過光學系統后的交點與主光線之間的距離稱為子午彗差（弧矢彗差）。一般子午彗差和弧矢彗差都同時存在，且弧矢彗差總比子午彗差小，大約等于子午彗差的1/3。
場曲（Fields Curvature）
場曲，即像場彎曲，是指當物體通過光學系統成像時，物體所成的像和理想像面并不重合，發生偏離的現象。其中由子午像點構成的像面稱為子午像面，由弧矢像點構成的像面稱為弧矢像面。這些像點并不處于一個平面內，而是形成了一個對稱于光軸的旋轉曲面，分別對應于子午場曲和弧矢場曲。場曲的存在會影響整個像面的清晰度，使得一個較大的平面物體無法在各點保持清晰：中心部分較為清晰，而邊緣部分則相對模糊。
畸變（Distortion）
畸變是主光線產生的像差。對于一個實際光學系統，像的放大率會隨著視場變化，使得像發生變形。這種變化使得圖像的形狀不再保持原有的幾何比例，導致圖像出現扭曲或變形。畸變通常分為正畸變（也稱枕形畸變）和負畸變（也稱桶形畸變），前者表現為圖像中心向內凹，后者則表現為圖像中心向外凸?；儍H由主光線的光路決定，它只改變軸外物點在理想像面的成像位置，但對像的清晰度并無影響。
色差（Chromatic Aberration）
光學材料對不同波長的光線具有不同的折射率，而大多數光學系統是對一定光譜范圍內的光成像，因此不同色光的成像位置和大小會存在差異，產生色差。色差可以進一步分為位置色差和倍率色差。
位置色差是由于不同波長的光線在軸上的成像位置差異所導致的，也稱為軸向色差。倍率色差是由于不同波長的光線成像倍率不同所引起的像大小差異，也稱為垂軸色差。色差的存在，會降低圖像的清晰度和對比度，甚至還會使像出現彩色邊緣或者模糊，嚴重影響成像的準確度和質量。
對于一個光學系統而言，完全消除像差是不可能的，也是沒必要的。一般可以通過將透鏡、光闌等元件組合在一起，通過合理設計各元件的參數，可以實現像差的相互補償。通過將像差控制到某一合理范圍內，使得人眼或接收器無法察覺，即可認為得到了符合標準的像質。這種通過多種元件相互組合的方式在光學系統中有著廣泛應用，如相機鏡頭、望遠鏡等。
