• 適用光學元件：?25.4 mm
• 光軸調節高度可按需選擇
• 爬升最小高度：65 mm
• 45°調整架可實現360°連續旋轉
• 爬升高度可通過增加接桿的方式無限延長

晶萃光學JCOPTIX提供的標準光學爬高架，利用45°四軸旋轉調整架，實現俯仰、偏擺和旋轉調節的同時，可實現Z軸方向的精細調節，Z軸最大可精細調節行程為12.8 mm。在調節光路時，使用手柄螺絲進行鎖緊，讓用戶在不借助任何工具的情況下，實現爬高架高度的快速粗調。幫助用戶更快速準確地將光路調節至所需位置。粗調的相對位置可通過?6 mm同軸接桿上的刻線進行粗略判斷，刻線精度為1 mm/格（根據實際使用需要，?6 mm同軸接桿支持拆卸的同時且不影響爬高架的正常使用）。晶萃光學JCOPTIX提供的整套光學爬高架組件在發貨前均已組裝質檢完成（叉塊以及安裝螺釘會隨產品附贈，爬高架本身不包含光學元件）。

• 最小適用元件厚度：3 mm
• 可調俯仰和偏擺角度：4°
• Z軸可調范圍：6.4 mm
• 旋轉角度：360°可連續旋轉
• 適用光學元件直徑：?25.4 mm

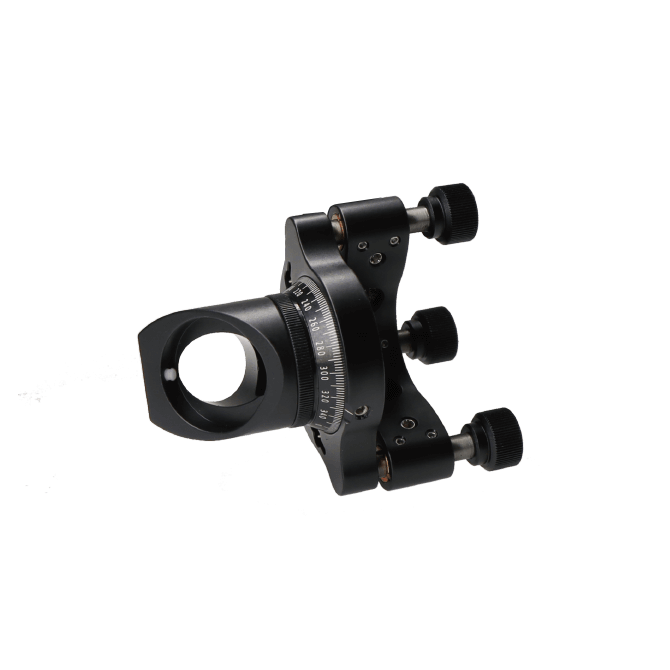

晶萃光學JCOPTIX提供的45°四軸旋轉調整架，可實現俯仰，偏移和旋轉調節的同時實現Z軸方向的精細調節，俯仰偏移調節角度為：±4°，旋轉調節：360°連續旋轉，旋轉標尺精度為2° ，Z軸方向調節行程為：6.4 mm。晶萃光學JCOPTIX提供的45°四軸旋轉調整架在發貨前均已組裝質檢完成，（45°四軸旋轉調整架本身不包含光學元件）。
