主動液晶器件光電測試系統
- 主動液晶V-R曲線測試系統
- 標配功率5 mW的635 nm激光器
- 標配0 - ± 25 V可調方波電壓控制器
- 實現任意入射角條件下V-R曲線自動測量
- 產品介紹
- 軟件
產品說明
SCVR系列產品是一套用于測量液晶相位延遲器“電壓-延遲量”對應曲線（V-R曲線）的系統，包含調試完成的光路系統和測試軟件。SCVR系列標配光功率為5 mW的635 nm激光器，0 - ±25 V可調方波電壓控制器，適合測量液晶相位延遲器產品在可見光波段的V-R曲線。
晶萃光學JCOPTIX提供V-R曲線測量系統1.0和2.0兩個版本以供選擇，其中1.0系統可以自動測量并繪制光束正入射條件下的V-R曲線圖，2.0系統在1.0系統的基礎上增加配置了高精度電控直驅旋轉臺DORR-360HK，可實現樣品在360°范圍內連續旋轉，以便于測量不同入射角（AOI）情況下的V-R曲線，在液晶光學相關實驗和產品檢測中有著重要的應用。
通用參數
激光器波長 635 nm | 激光器功率 5 mW |
電壓控制范圍 0 - ± 25 V，方波 | 電壓信號頻率 0.5-10 kHz |

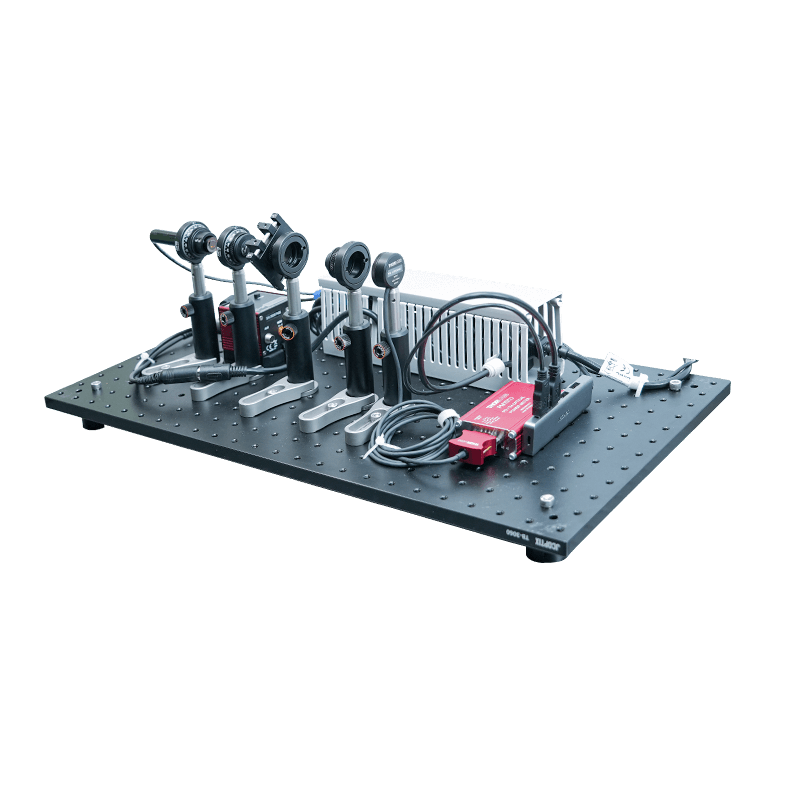

V-R曲線測量系統1.0
- 軟件：主動液晶VR曲線測試系統1.0
- 自動生成光束正入射條件下的V-R曲線圖
- 激光器波長：635 nm
- 電壓控制范圍：0 - ± 25 V，方波
晶萃光學JCOPTIX提供的V-R曲線測量系統1.0用于測量光束正入射條件下，液晶相位延遲器的“電壓-延遲量”對應曲線（V-R曲線），整個系統包含調試完成的光路系統和測試軟件。
- 光路系統包含光源、偏振棱鏡、電壓控制器、光功率計、樣品夾持架等組件，整體搭建于 TB-3060 標準光學面包板上，外部安裝有樹脂玻璃板遮光罩殼。占用空間小，穩定性高。
- 測試軟件可同時控制輸出電壓和光功率測量，自動記錄數據，并完成作圖，實現光束正入射條件下的V-R曲線自動測量。
該系統開放程度高，用戶可根據需求對光路進行調整或更換，晶萃光學JCOPTIX提供系統定制化服務。

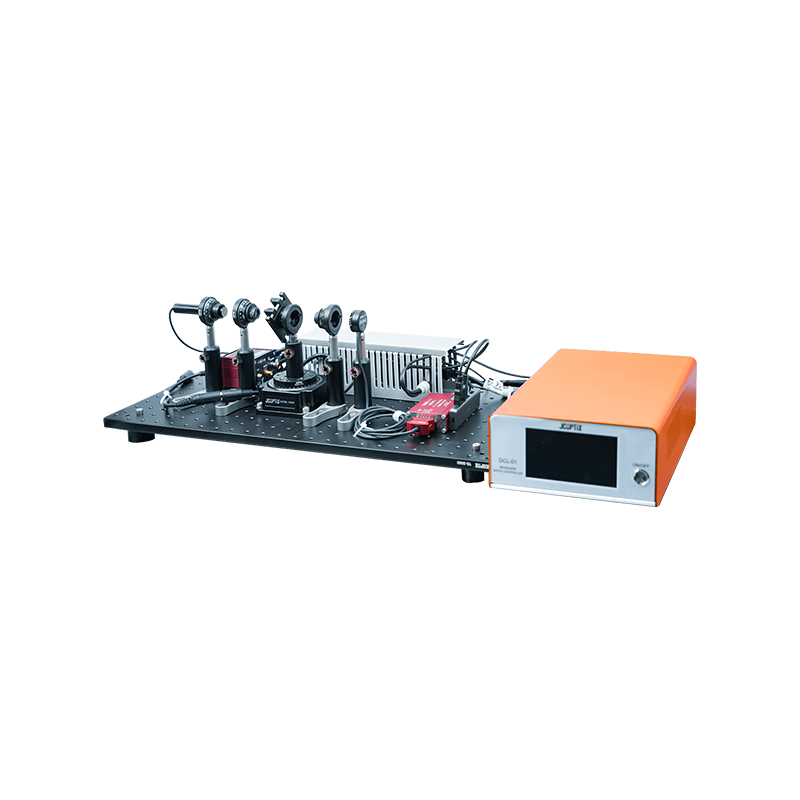

V-R曲線測量系統2.0
_202504151050006237.png)
- 配備高精度直驅旋轉臺套件DORR-360HK
- 軟件：主動液晶VR曲線測試系統2.0
- 自動生成任意入射角條件下的V-R曲線圖
- 激光器波長：635 nm
- 電壓控制范圍：0 - ± 25 V，方波
晶萃光學JCOPTIX提供的V-R曲線測量系統2.0用于測量任意入射角條件下，液晶相位延遲器的“電壓-延遲量”對應曲線（V-R曲線），整個系統包含調試完成的光路系統和測試軟件。
- 光路系統包含光源、偏振棱鏡、電壓控制器、光功率計、樣品夾持架等組件，并配備高精度直驅旋轉臺套件DORR-360HK。整體搭建于 TB-3060 標準光學面包板上，外部安裝有樹脂玻璃板遮光罩殼。占用空間小，穩定性高。
- 測試軟件可同時控制旋轉臺角度、輸出電壓和光功率測量，自動記錄數據，并完成作圖，實現任意入射角條件下的V-R曲線自動測量。
該系統開放程度高，用戶可根據需求對光路進行調整或更換，晶萃光學JCOPTIX提供系統定制化服務。
| 產品型號 | 3D預覽 | 激光器波長 | 激光器功率 | 旋轉臺 | 控制電腦 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|---|
| 635 nm | 5 mW | DORR-360HK | N/A | 價格聯系 | 3周 | |||||
| 635 nm | 5 mW | DORR-360HK | 1 | 價格聯系 | 3周 |
工程師服務費
別分類圖-產品系列圖-單個產品型號圖模板_202306010904115804_202309151738170346.png)
- 工程師現場技術服務
- 一站式解決方案
晶萃光學JCOPTIX提供系統相關的工程師現場技術服務，內容涵蓋：產品上門安裝和調試；協助分析和解決系統問題；進行產品實施和使用現場培訓。
| 產品型號 | 3D預覽 | 描述 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|
| 晶萃光學提供工程師上門安裝、系統調試； 現場實施與培訓等服務。 | ￥5,000.00 | 聯系客服 |
