基礎安裝件是一類重要的光機械件，能為光學元件提供穩定、精密的安裝基礎。晶萃光學JCOPTIX現提供12.7 mm接桿、25 mm接桿、38 mm接桿、底座和壓塊等各品類、豐富的基礎安裝件。我們今天從底座和壓塊出發為大家一一介紹基礎安裝件的選擇、使用。

晶萃光學JCOPTIX目前提供的各種標準、磁性、可調底座（安裝座）和壓塊，能將不同的接桿、接桿支架等各類光機組件安裝到面包板或平臺上，為您提供多樣化的安裝選擇。

最常見的一種固定方式是用壓塊將帶底座接桿或接桿支架固定在面包板上。針對12.7 mm標準接桿支架或25 mm無底座接桿，我們提供MBB-05M（有磁性）和MBB-05（無磁性）兩種標準接桿支架底座，其采用303不銹鋼制成，外徑32 mm，底座上設有M6螺柱，能直接擰入接桿或接桿支架底部，隨后再使用叉式壓塊將其緊固于光學平臺或面包板上。針對無底座的38 mm接桿，我們也提供有兩種標準底座，其中MBB-1.5A擰入接桿底部后，需再使用叉式壓塊固定；MBB-1.5B與接桿連接固定后，需通過四周4個M6沉頭孔槽固定于平臺或面包板上。

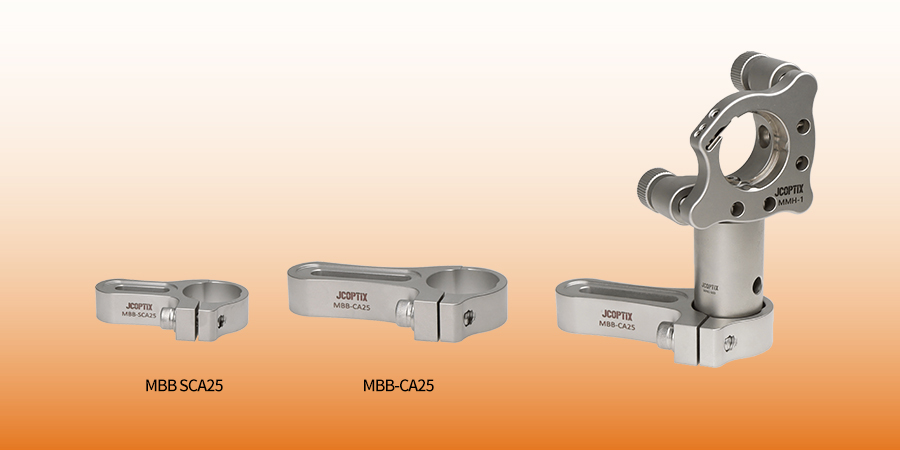

除了叉式壓塊安裝外，我們還提供有無空隙撓性壓塊。特殊的無空隙設計（非橋接）可以保證壓塊在安裝時安裝面與安裝平臺間無空隙貼合，避免了標準叉式壓塊與底座式接桿配合使用時產生的間隙，夾持力大且穩定性高，可實現穩定安裝25 mm無底座接桿。

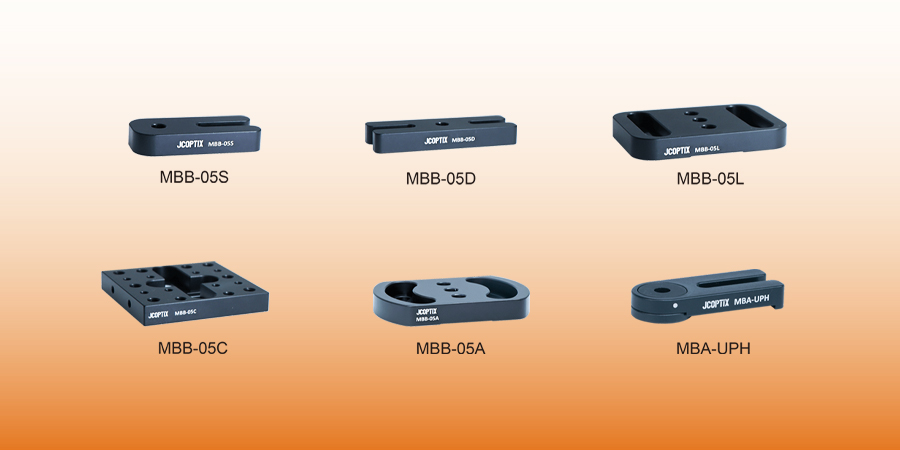

除了使用標準底座配合壓塊固定外，也可以借助接桿支架安裝座，直接將接桿或接桿支架固定在光學平臺或面包板上。這些安裝座設置沉頭孔和凹槽，可通過M6螺釘在凹槽內任意位置固定底座，也可以沿著槽向平移粗調底座位置和繞著螺釘粗調底座安裝角度。其中：

• MBB-05S帶有單邊U型直線槽，可供底座平移或繞螺釘旋轉調整角度。
• MBB-05D帶有雙邊共線的U型直線槽，可供底座平移粗調位置。
• MBB-05L帶有雙邊平行U型槽，底座可沿著槽向平移粗調位置，安裝座上帶有三個間距12.5 mm的M6沉頭孔，可以同時安裝2個接桿支架，適用于緊湊光學系統搭建。
• MBB-05C中心帶有兩條相互垂直的M6沉頭槽孔。底座上表面設有多個M4、M6螺紋孔，可安裝多種組件。底座背面設有M4沉頭孔、側面有M4螺紋孔，可用于將兩塊板垂直拼裝。
• MBB-05A 帶有雙邊圓弧槽，可以以中心為基準，繞圓弧槽旋轉±40°。底座中間設有3個孔間距為12.5 mm的M6沉頭孔。
• MBA-UPH帶有單邊直線槽和360°旋轉叉塊，便于選擇安裝位置。磁性底部可直接吸附于光學平臺表面進行初步定位。

上述幾種安裝座雖然大大拓展了安裝方式，但無法實現組件的快速拆裝。為此，晶萃光學JCOPTIX還提供有多種磁性底座和快拆安裝座：

• 開關式磁性底座

  晶萃光學JCOPTIX提供的開關式磁性底座，體積小巧，能避免與其它組件之間發生相互干擾，適用于狹小空間。其采用強磁固定（固定力可達30 kg），且可通過磁性開關隨意開啟和關閉磁性，便于拆卸和固定在磁性表面，如標準蜂窩光學面包板或光學平臺表面。底座上設有多種螺紋孔，可靈活安裝各種光機械件。

• 磁性快拆安裝座

  晶萃光學JCOPTIX提供三種尺寸的磁性快拆安裝座，安裝座頂板和底板通過強磁吸附連接在一起，滾珠和V槽設計可實現高精度的重復定位。安裝座上設有多種沉頭孔和螺紋孔，且底板和頂板之間可通用互換，便于實現各類光機組件之間的快速互換。

• 分度安裝座

  晶萃光學JCOPTIX提供兩種分度安裝座，可直接安裝?25.4 mm光學元件或其它光機械件。安裝座頂板和底板之間通過磁體結合，頂板間支持互換。安裝座設有16個檔位，且標有角度以及刻度線，可實現快速對準和檔位切換，精度高、可重復性高。

為了解決固定底座位置時沒有適合的安裝孔的問題，晶萃光學JCOPTIX提供有多種平臺壓塊，可以靈活調整位置，對不同厚度、不同結構的光機械組件進行壓緊固定。此外，晶萃光學JCOPTIX還提供底座位置固定器，用于標記底座位置，便于重新對準光學系統中被轉移的接桿或方形底座的位置。
