底座位置固定器
- 定位光學元件底座位置
- 帶有三處標記點，用于標記所接觸部件的位置
- 頭部有固定式和旋轉式兩種選擇
- 產品介紹
產品說明
晶萃光學JCOPTIX提供的底座位置固定器，可用于標記接桿底座和方形底座的位置，便于我們重新對準光學系統中被轉移的接桿或方形底座的位置。其中旋轉式的固定塊，旋轉角度可以達到200°，更加靈活調整機械底座的位置。
通用參數
材質 6061-T6 | 表面處理 黑色陽極氧化 |

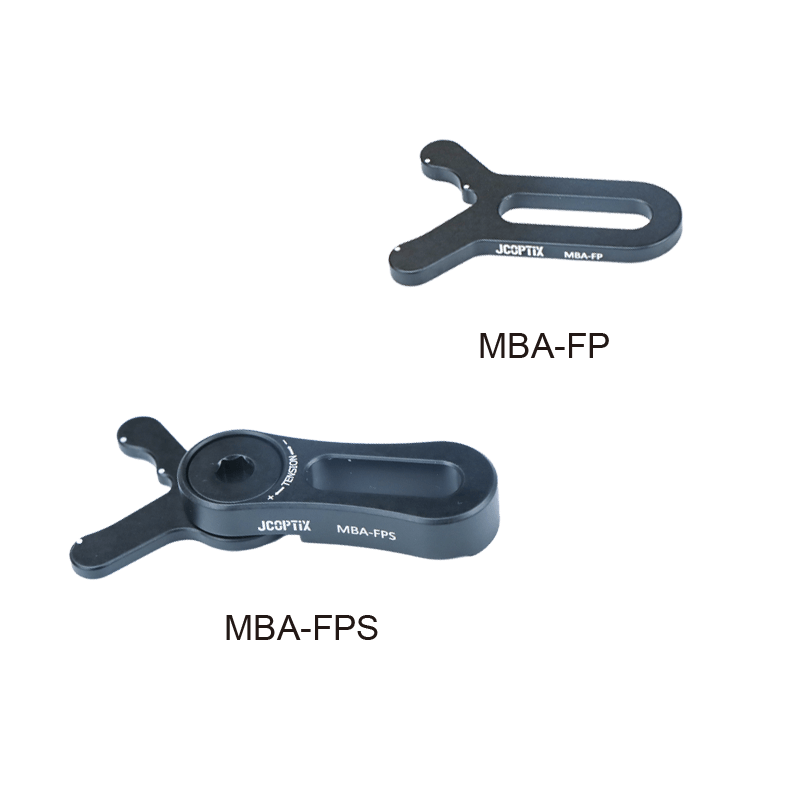

底座位置固定器
- 兩點可定位?25mm和?38mm接桿
- 三點定位方形底座
- 腰型孔固定方式
晶萃光學JCOPTIX提供的底座位置固定器，用于標定接桿或者方形底座位置，從光學系統中移出的底座可以借助固定塊找準位置。固定塊上的三個標記點用于標記方形元件的接觸點，靠外臂兩點則可以標記接桿類元件的接觸點。固定塊可通過螺釘鎖緊，也可以通過壓塊進行固定，適用于不能將固定塊直接固定于臺面螺紋孔的情況。其中MBA-FP-P6可6個為一組售賣。
MBA-FPS頭部可旋轉，通過調節張力螺絲，可以使頭部旋轉200°，更加靈活標記方形元件的任意位置和角度。
注意：方形元件圓角要小于R1.5，對于圓角大于R1.5小于R10的方形底座需要使用兩塊位置固定塊進行定位。
