連續型中性密度濾光片，工作波段：240-1200 nm
- 實現240-1200 nm波段范圍內光強連續可調衰減
- 光密度范圍覆蓋0.04-4.0
- 適用于中低功率激光器
- 帶旋轉安裝座、帶刻度盤安裝座版本可選
- 產品介紹
- 曲線
產品說明
晶萃光學JCOPTIX提供的連續型中性密度濾光片由圓形紫外熔融石英基底上270°鍍不同厚度Inconel金屬膜制成。Inconel合金在紫外到近紅外波段具有平坦的光譜響應，以實現寬帶范圍內光束的均勻衰減。這種濾光片可以通過簡單地旋轉來調節光束衰減。光密度從鍍膜起始位置線性增加。因此可以使用角度標記將濾光片旋轉到特定對應角度，從而輕松獲得任意發射光束功率。
光密度(Optical Density，OD)是光學濾光片提供的衰減系數，即衰減入射光強的程度。OD與透射率T的關系為：T=10-OD ，其中T是一個介于0和1之間的值。光密度越高，則入射光的透過率越低，反射率越高。光密度可以疊加。
為了避免標準具效應帶來的有害干涉，濾光片應相對入射光束略微傾斜。為最小化背向反射，濾光片使用時應將金屬膜表面朝向入射光束。從無鍍膜第二表面反射的所有光將首先通過金屬鍍膜層，這將極大衰減無用的背向反射。
標準連續型中性密度濾光片可適配旋轉架MMFR-ND和帶刻度盤安裝座。除單獨提供標準濾光片外，晶萃光學JCOPTIX還提供已安裝旋轉支架和已安裝帶刻度盤安裝座版本濾光片，方便用戶直接使用。如需其他尺寸、形狀的濾光片，請聯系技術支持。
注意：金屬膜材質特殊，在空氣中長時間暴露或處于濕度較高、有化學腐蝕氣體的環境中，極易發生氧化現象，從而影響性能，屬于消耗品。為確保產品的正常使用和壽命，請遵循以下保存和使用建議：1. 使用前保持環境清潔干燥。2. 操作時佩戴手套，避免直接接觸鏡面。3. 避免損傷產品（剮蹭、劃痕等會加快氧化脫膜）4. 暫不使用時，請放置于配套的保護盒內密封保存。
通用參數
基底材質 紫外熔融石英 | 工作波長 240-1200 nm |
尺寸公差 外徑：+0.00/-0.25 mm，內徑：+0.25/- 0.00 mm | 厚度公差 0/-0.1 mm |
光密度OD公差 ± 5% (At Both Extremes) | 鍍膜 鉻鎳鐵合金 |
鍍膜徑向角 ± 5° | 表面平整度（@633 nm） < λ |
表面平行度 < 3 arcmin | 表面光潔度（劃痕/麻點） 60/40 |

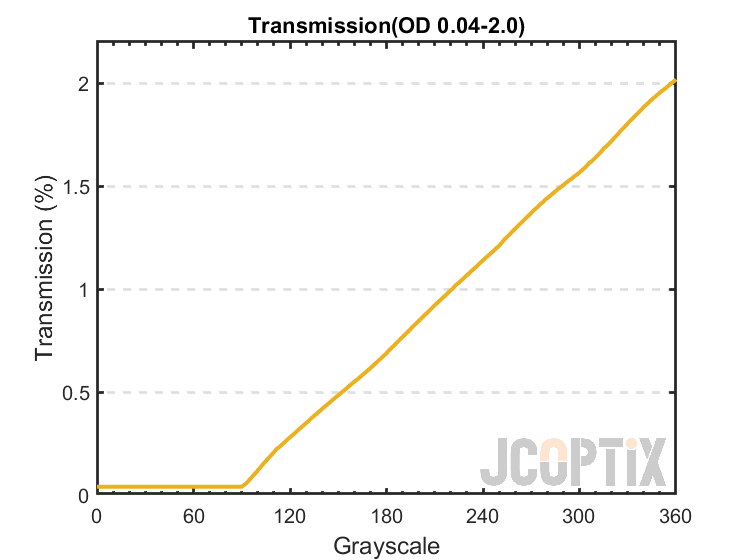

OFV2-20

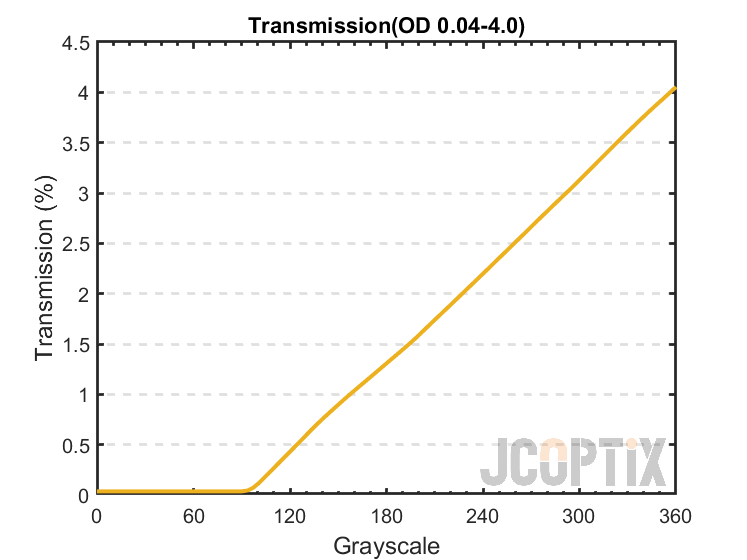

OFV2-40
連續型中性密度濾光片，材料：UVFS，金屬膜：240-1200 nm
型-系列圖-1-01_202110071609087254.png)
- 實現240–1200 nm波段范圍內光強衰減
- 光密度范圍：0.04-2.0或0.04-4.0
- 未安裝
晶萃光學JCOPTIX連續型中性密度濾光片由圓形紫外熔融石英基底上鍍270°不同厚度Inconel金屬膜制成。光密度從鍍膜起始位置線性增加。通過旋轉濾光片，即可實現光密度的調節。標準連續型中性密度濾光片可適配旋轉架MMFR-ND。
| 產品型號 | 3D預覽 | 基底材質 | 尺寸 | 工作波長 | 光密度OD值 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|---|
| 紫外熔融石英 | ?25 mm | 240-1200 nm | 0.04-2.0 | ￥2,496.00 | 當天 | |||||
| 紫外熔融石英 | ?25 mm | 240-1200 nm | 0.04-4.0 | ￥2,496.00 | 當天 | |||||
| 紫外熔融石英 | ?50 mm | 240-1200 nm | 0.04-2.0 | ￥2,676.00 | 當天 | |||||
| 紫外熔融石英 | ?50 mm | 240-1200 nm | 0.04-4.0 | ￥2,676.00 | 當天 | |||||
| 紫外熔融石英 | ?100 mm | 240-1200 nm | 0.04-2.0 | ￥2,968.00 | 當天 | |||||
| 紫外熔融石英 | ?100 mm | 240-1200 nm | 0.04-4.0 | ￥2,968.00 | 當天 |
連續型中性密度濾光片，材料：UVFS，金屬膜：240-1200 nm，已安裝
- 實現240–1200 nm波段范圍內光強衰減
- 光密度范圍：0.04-2.0或0.04-4.0
- 安裝于旋轉支架MMFR-ND上，方便使用
晶萃光學JCOPTIX連續型中性密度濾光片由圓形紫外熔融石英基底上鍍270°不同厚度Inconel金屬膜制成。光密度從鍍膜起始位置線性增加。通過旋轉濾光片，即可實現光密度的調節。標準連續型中性密度濾光片已安裝于旋轉支架MMFR-ND，方便用戶直接使用。
| 產品型號 | 3D預覽 | 基底材質 | 尺寸 | 工作波長 | 光密度OD值 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|---|
| 紫外熔融石英 | ?25 mm | 240-1200 nm | 0.04-2.0 | ￥2,818.00 | 當天 | |||||
| 紫外熔融石英 | ?25 mm | 240-1200 nm | 0.04-4.0 | ￥2,818.00 | 當天 | |||||
| 紫外熔融石英 | ?50 mm | 240-1200 nm | 0.04-2.0 | ￥2,988.00 | 當天 | |||||
| 紫外熔融石英 | ?50 mm | 240-1200 nm | 0.04-4.0 | ￥2,988.00 | 當天 | |||||
| 紫外熔融石英 | ?100 mm | 240-1200 nm | 0.04-2.0 | ￥3,278.00 | 當天 | |||||
| 紫外熔融石英 | ?100 mm | 240-1200 nm | 0.04-4.0 | ￥3,278.00 | 當天 |
連續型中性密度濾光片，材料：UVFS，金屬膜：240-1200 nm，已安裝，帶刻度盤
型中性密度濾光片，已安裝，帶刻度盤(1)_202409111714183818.png)
- 實現240-1200 nm波段范圍內光強衰減
- 光密度范圍：0.04-2.0或0.04-4.0
- 安裝于帶刻度盤安裝座上，方便使用
晶萃光學JCOPTIX連續型中性密度濾光片由圓形紫外熔融石英基底上鍍270°不同厚度Inconel金屬膜制成。光密度從鍍膜起始位置線性增加。通過旋轉濾光片，即可實現光密度的調節。標準連續型中性密度濾光片已安裝于帶刻度盤安裝座中，方便用戶直接使用。安裝座帶有刻度盤和旋轉軸，帶刻度面為鍍膜面，為保證最佳性能，濾光片使用時應將金屬膜表面朝向入射光束。
| 產品型號 | 3D預覽 | 基底材質 | 尺寸 | 工作波長 | 光密度OD值 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|---|
| 紫外熔融石英 | ?25 mm | 240-1200 nm | 0.04-2.0 | ￥2,958.00 | 當天 | |||||
| 紫外熔融石英 | ?25 mm | 240-1200 nm | 0.04-4.0 | ￥2,958.00 | 當天 | |||||
| 紫外熔融石英 | ?50 mm | 240-1200 nm | 0.04-2.0 | ￥3,198.00 | 3周 | |||||
| 紫外熔融石英 | ?50 mm | 240-1200 nm | 0.04-4.0 | ￥3,198.00 | 3周 | |||||
| 紫外熔融石英 | ?100 mm | 240-1200 nm | 0.04-2.0 | ￥3,598.00 | 當天 | |||||
| 紫外熔融石英 | ?100 mm | 240-1200 nm | 0.04-4.0 | ￥3,598.00 | 當天 |
中性密度濾光片旋轉支架，用于未安裝濾光片
- 適用于 ?7.5 mm中心孔濾光片
- 滾花手擰螺絲方便旋轉調節
- 適用于厚度2 mm光學元件
- 底部M4螺紋孔
晶萃光學JCOPTIX提供的中性密度濾光片旋轉支架可以將圓形未安裝的連續可調或階躍型中性密度濾光片安裝在支架的旋轉軸上，可實現360°旋轉調節，旋轉可鎖定，此安裝方式對中性密度濾光片的通光孔徑影響小，旋轉支架底部帶有M4螺紋孔方便與12.7 mm接桿連接。附贈1個2 mm內六角扳手，方便客戶操作。濾光片安裝詳細操作步驟參見產品說明。
| 產品型號 | 3D預覽 | 螺紋孔規格 | 適用光學元件中心孔直徑 | 適用光學元件最大厚度 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|
| M4 | ?7.5 mm | 2 mm | ￥370.00 | 當天 |
