基礎安裝件的使用—— 接桿支架
2025-03-25
在實驗室光機系統的搭建中，接桿支架作為支撐各類光學組件的基礎部件，其可靠性直接決定了光路的穩定性和實驗結果的精度。

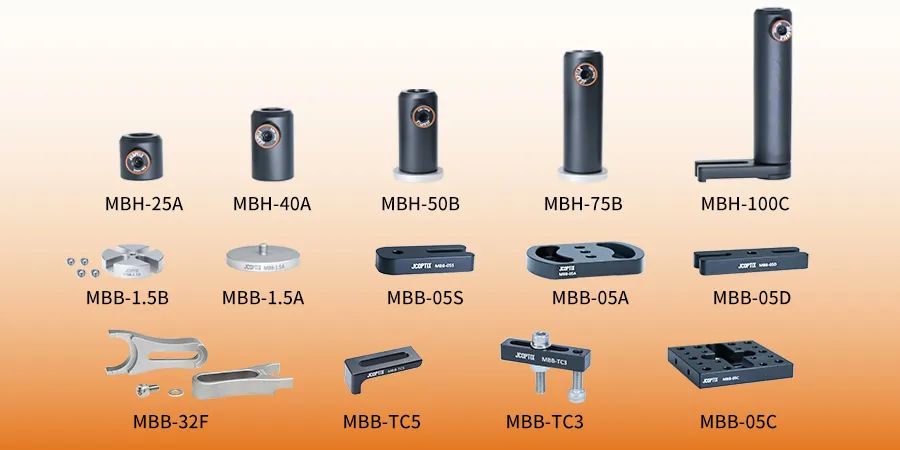

晶萃光學JCOPTIX提供多種12.7 mm接桿支架，長度覆蓋25-150 mm，內部均設有矩形凹槽，可以在接桿與接桿支架之間提供穩定的雙線接觸，配合叉式壓塊和手?jǐn)Q螺絲，穩定固定接桿。
標準接桿支架底部設有M6螺紋孔，可與標準接桿支架底座連接，轉變?yōu)閹У鬃慕訔U支架。此外，接桿支架還支持安裝不同底座使用，兼容性強，應用場景廣。
帶底座接桿支架底部使用外徑32 mm的磁性底座，可直接吸附于光學平臺表面進行初步定位，隨后可使用叉式壓塊將支架固定于光學平臺或面包板上。
連體接桿支架采用旋轉底座，可以在光學平臺或面包板上的多個安裝孔之間選擇安裝。底座帶磁性，有助于在最終固定前對接桿進行大致定位。此外，底座中部設有通孔，接桿可貫穿底座，具有更大的高度調節范圍。
手?jǐn)Q螺絲及支架底座和壓塊是配合接桿支架使用的兩個重要部件，分別用于固定接桿和支架，保持光學元件的穩定性。晶萃光學JCOPTIX提供多種叉式壓塊，我們曾在往期文章《技術中心 | 如何選擇叉式壓塊》中詳細討論過如何選擇和使用叉塊。
手?jǐn)Q螺絲則是影響接桿鎖緊力的重要因素。若鎖緊力不足，接桿易受環境振動影響而發生偏移；若過度鎖緊，容易導致螺絲甚至接桿發生形變，損傷器材。

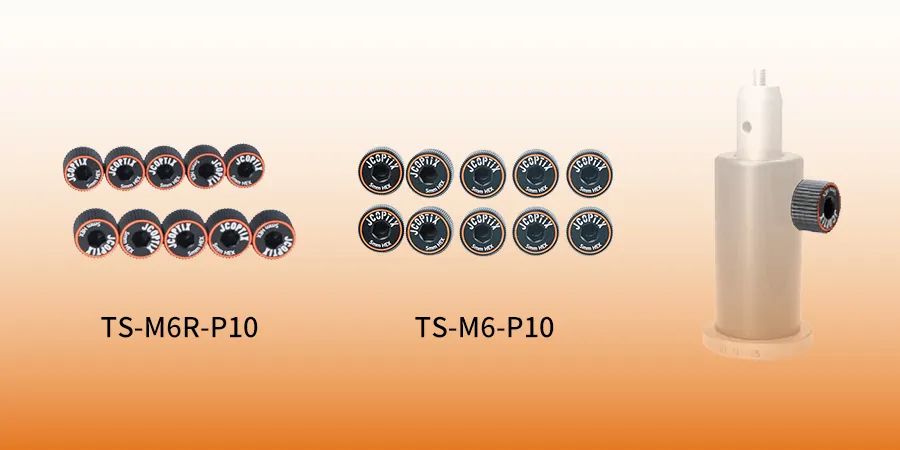

晶萃光學JCOPTIX提供兩種不同的內六角手?jǐn)Q螺絲以應對不同的使用場景，均采用強度最高的7075-T6鋁材，具有很強的抗扭性能。
彈簧手?jǐn)Q螺絲前端的可收縮POM柱塞可有效防止劃傷接桿。使用時手?jǐn)Q滾花提供初步緊固，便于定位調節，確定位置后可用5 mm六角扳手最終緊固（建議最大扭矩為3.5 N·m）。
實心手?jǐn)Q螺絲適合用在鎖緊長接桿或需要更大鎖緊力的場景，建議扭矩不超過8 N·m。
如發現螺絲因過度鎖緊而導致變形、拆卸困難時，切勿暴力拆卸。若強行用扳手拆卸，極易造成螺紋損毀甚至開裂，建議采用擰出一圈，擰入半圈的方式，循環操作逐步拆下?lián)p壞的螺絲，然后更換新的螺絲。
晶萃光學JCOPTIX最近新增一種采用特殊設計的預壓式接桿支架，支架主體內置半環滑塊，可提供一定的預緊力，使接桿不易輕易滑落，有助于在最終固定前對接桿位置進行調整。支架底座為外徑32 mm的不銹鋼底座，可以使用壓塊固定在面包板和平臺上。
為滿足您的需求，晶萃光學JCOPTIX還提供多種經過專業設計的接桿、接桿轉接件等基礎安裝件以供選用。作為光路搭建過程中的基礎部件，通過科學合理的使用和搭配可以提升光路調試效率，晶萃光學JCOPTIX可為您提供各種解決方案。
