偏振分束器是一款產生兩束正交偏振光束并將其實現分開傳播的重要光學元件，在激光、液晶顯示、光通信、光存儲以及偏振成像等領域中起著重要作用。不同類型的偏振分束器應用的領域或場景不同，那么我們應該怎么從眾多類型中選擇合適的偏振分束器呢？下面我們將對常用的偏振分束器一一說明。

偏振分束立方體

由菲涅爾公式可知，當入射和折射角相加為90°時，即滿足以布儒斯特角入射，此時反射光中沒有 p 分量，只有垂直于入射面振動的s波，此時s偏振光被反射，透射光是偏振度很高的部分偏振光（主要為p光）。根據這一性質，可采用大折射率介質來提高反射光的反射比，以此獲得反射s偏振光，透射p偏振光，從而分離 s 偏振光和p偏振光。

偏振分束立方體由一對精密直角玻璃棱鏡組成，在一個直角棱鏡的斜面上鍍有分束膜，具有分光作用。入射光垂直于棱鏡表面、以45°角人射到分束膜上，經分束膜的反射和折射，入射光被分成兩束正交的線性偏振光，即p偏振光和s偏振光，p偏振光透射，s偏振光被反射，二者垂直于棱鏡表面以分開90°方向出射，具有高消光比、高反射、透射率等優點。

偏振分束立方體通常將兩個直角棱鏡的分界面通過無環氧樹脂的光學接觸鍵合方法（光膠）粘合在一起，而非普通膠合，以此最大程度地減少吸收和散射損耗，提高激光損傷閾值。立方體每個表面都經過拋光，平整度高，極大減少波前畸變，并且鍍有V型介質膜，減少光束在立方體表面的反射。

偏振平板分束鏡

偏振平板分束鏡同樣可實現對s偏振光和p偏振光的分離或合并，但是其原理不同于偏振分束立方，通過干涉效應實現對p光的高透射率。入射光從空氣介質中以45°入射到分束膜上時，分束膜可對s偏振提供高反射率，對p偏振光提供高透射率，實現對s偏振光和p偏振光的分離或合并。偏振平板分束鏡通常以紫外熔融石英為基底，通過離子束濺射在基底前表面鍍有針對工作波長的窄帶分束膜，消光比高、透射率高和損傷閾值高。偏振平板分束鏡有圓形和矩形等設計。

晶體偏振分束棱鏡

格蘭激光晶體偏振棱鏡

格蘭激光晶體偏振棱鏡是將一塊高級雙折射晶體(方解石或α-BBO晶體)加工成直角長方體，再切成兩個楔塊，然后把楔塊斜面相對、背靠背采用空氣隙結構粘合組成的雙折射偏光元件。當光線水平入射到棱鏡的入射面時，由于晶體的雙折射效應，透射光就分成o光和e光。o光在前塊晶體與空氣的界面發生全反射，不能透過棱鏡，從前塊晶體側面出射；而e光在該界面上是從光疏介質射到光密介質，不會發生全反射，可以從棱鏡的另一端出射。兩個晶體楔塊具有相同的光軸方向，出射光與入射光在一直線上，發生全反射的o光從一個側面出射，而通過偏振器的透射光是高度線偏振的e光。由于內部表面的入射角設計為布儒斯特偏振角，減小了在空氣隙處的反射損失，這款晶體偏振棱鏡在200-3000 nm波長區間都有很高的消光比和損傷閾值。

格蘭湯普遜偏振棱鏡

格蘭湯普遜偏振棱鏡與格蘭激光晶體偏振棱鏡結構、原理相似，由兩塊雙折射晶體楔塊沿著斜面膠合而成，其光軸互相平行。光從端面垂直入射，由于膠合劑的折射率與e光折射率相近而小于o光折射率，所以o光在膠面上全反射，而e光能透過，通過偏振器的透射光是高度線偏振的e光。但因有界面膠存在，最大光強度受膠合界面限制，不能承受較大功率。

沃拉斯頓晶體偏振棱鏡

沃斯拉頓晶體偏振棱鏡由兩個雙折射直角棱鏡在斜面粘合而成。兩個棱鏡的光軸相互垂直，且垂直于傳輸光束。自然光垂直入射到棱鏡端面時，o光和e光以不同速度沿同一方向傳播。當它們先后進入第二棱鏡以后，由于第二棱鏡的光軸垂直于第一棱鏡的光軸，所以第一棱鏡中的o光對第二棱鏡來說就變?yōu)閑光，而e光就變?yōu)閛光。由于使用的雙折射晶體是負晶體（\( n_o>n_e \)），所以在第二棱鏡中的 e 光遠離兩棱鏡交界面的法線傳播，在第二棱鏡中的o光靠近兩棱鏡交界面的法線傳播。兩束光在第二棱鏡出射時再偏折一次，這樣，由沃拉斯頓棱鏡射出的是兩束按一定角度分開的線偏振光，它們的振動方向互相垂直。

沃拉斯頓晶體偏振棱鏡射出到空氣等介質中的是兩束按一定角度分開的偏振光，呈正交線性偏振狀態，并具有相同的亮度、大角度偏移和高損傷閾值性能。注意：一般有方解石或α-BBO兩種基底材料制成的沃拉斯頓晶體偏振棱鏡。方解石棱鏡由兩個直角棱鏡使用化學膠合劑粘合而成；α-BBO棱鏡由兩個直角棱鏡通過光學接觸組合而成，具有更高的損傷閾值，可用于高功率場景，但是分開的兩束光的夾角較小。另外，沃斯拉頓晶體偏振棱鏡也允許入射光從左、右兩側任何一個直角面入射，效果不變。但如果入射光是非單色光，出射的兩束線偏振光會有輕微的色散現象。

洛匈偏振棱鏡

洛匈棱鏡與沃拉斯頓棱鏡類似，只是它的第一塊棱鏡的光軸是左右指向，則垂直入射的光是沿光軸傳播，不發生雙折射，它可以使o光無偏折地出射，e光會有一定角度的偏離，這個角度取決于光的波長和棱鏡的材料。

需要注意的是洛匈偏振棱鏡只允許入射光從一側入射，并且使o光無偏折、無色散地出射。洛匈偏振棱鏡抗光損傷閾值低，無法應用于高功率環境中；且不能反向使用，否則會產生錐光干涉現象，影響偏振度。

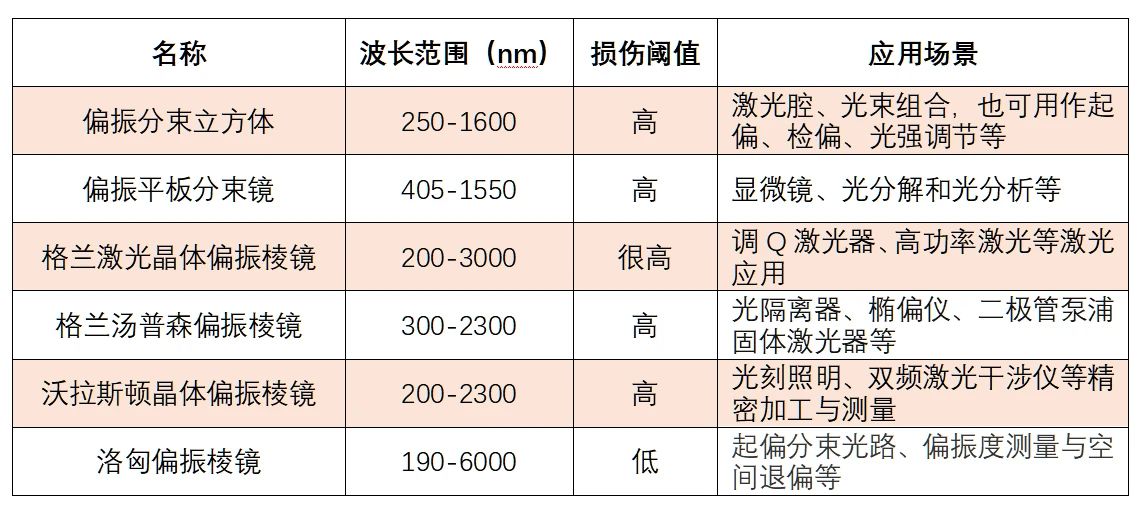

了解以上多種偏振分束器后，應該怎么選擇合適的產品呢？下表總結了上述多種偏振分束鏡的應用場景。

晶萃光學 JCOPTIX 提供以上多種偏振分束鏡，例如：高功率激光線偏振分束立方體、激光線偏振分束立方體、寬帶偏振分束立方體、偏振平板分束鏡、沃拉斯頓晶體偏振棱鏡、格蘭激光晶體偏振棱鏡等，如有訂購或定制需求，請聯系技術支持：400-091-6868；郵箱 tech-support@jcoptix.com
