超消色差二分之一波片
- 通光孔徑：?10 mm
- 工作波長：325-1100 nm、600-2700 nm，延遲量：λ/2
- 已安裝于直徑25.4 mm外殼內，易于使用
- 產品介紹
- 曲線
產品說明
晶萃光學JCOPTIX提供的超消色差波片，由多層石英波片和MgF2組成，波片通過精密設計，工作波段內可實現優異的消色差效果，且可提供極大帶寬范圍內穩定的λ/2相位延遲。二分之一波片常用于旋轉線偏振光的偏振方向，用于控制光源的偏振狀態。
晶萃光學JCOPTIX提供的超消色差波片覆蓋325-1100 nm和600-2700 nm兩種波段，通光孔徑為10 mm，外殼上刻有延遲量、工作波長以及快軸方向，使用時應保證光源正入射。為了不影響快軸的光學對準，不建議在使用時移動卡環，否則波片本身沒有物理參考標記，需要用戶自行確定快軸方向，影響使用體驗。
晶萃光學JCOPTIX提供的已安裝超消色差波片，具有使用方便、延遲量精確、快軸精度高等優點。如需定制參數規格，請聯系技術支持。
通用參數
光學元件材質 石英晶體+氟化鎂 | 通光孔徑 10 mm |
透過波前差（@633 nm） λ/4 | 鍍膜（外表面） Ravg< 1.5% @ 設計波長 |
表面平行度 < 10 arcsec | 表面光潔度（劃痕/麻點） QZ: 40/20MgF2: 80/50 |
延遲量精度 ± λ/100 |
Theoretical Retardance of the SAWP10H-VIS

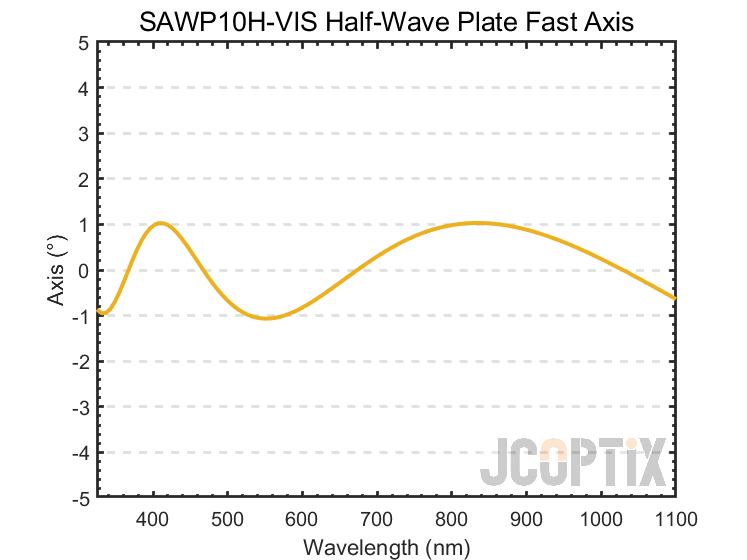

Theoretical Fast Axis Orientation of the SAWP10H-VIS

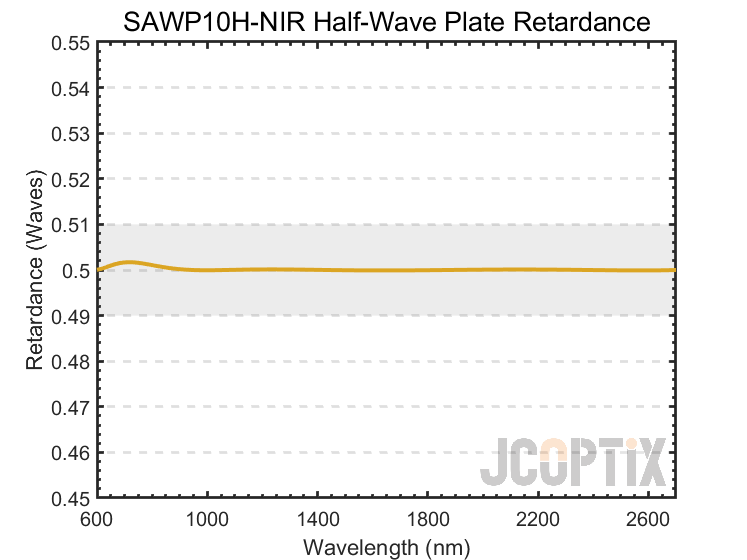

Theoretical Retardance of the SAWP10H-NIR

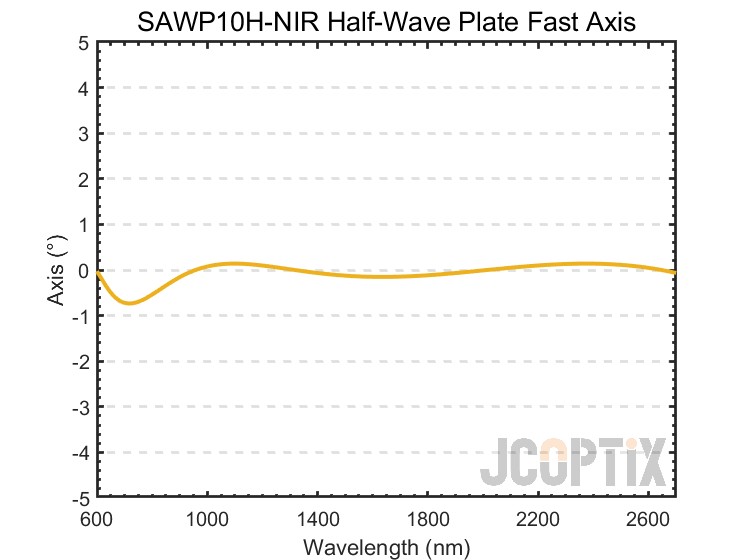

Theoretical Fast Axis Orientation of the SAWP10H-NIR

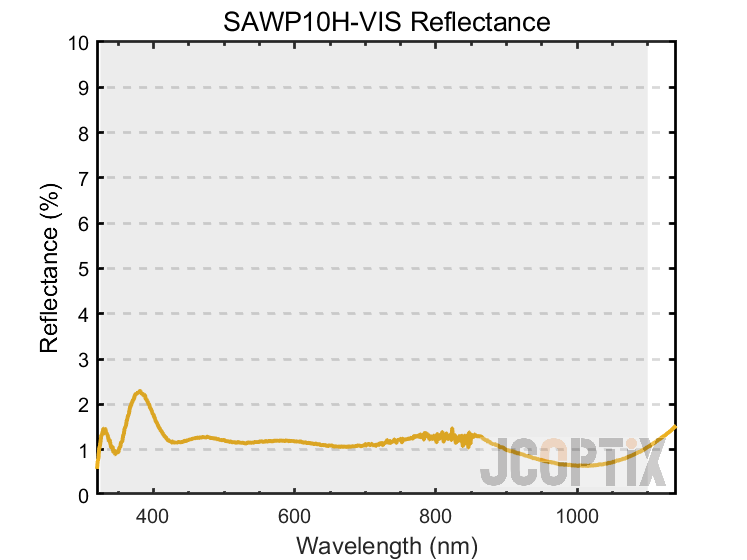

Reflectance of the SAWP10H-VIS

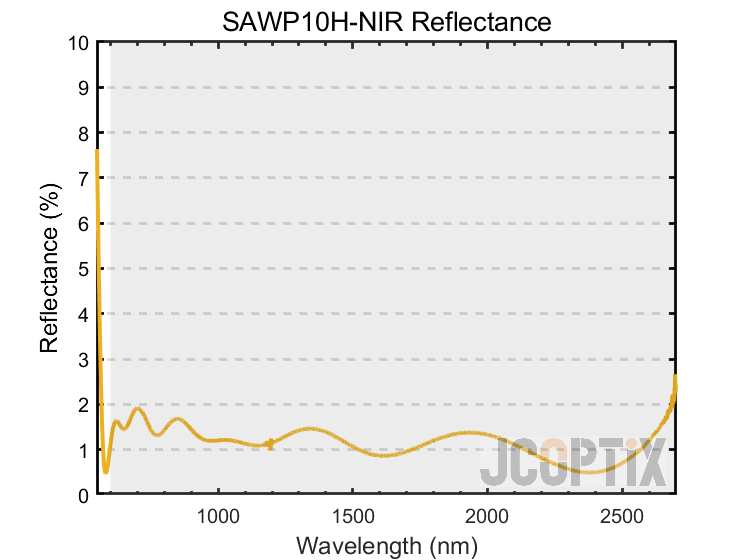

Reflectance of the SAWP10H-NIR
超消色差二分之一波片
- 在超寬譜范圍內提供精確的相位延遲
- 通光孔徑：?10 mm，工作波長：325-1100 nm、600-2700 nm
- 已安裝外殼，可直接使用
晶萃光學JCOPTIX提供的超消色差二分之一波片包括325-1100 nm和600-2700 nm兩種工作波段，該波片常用于偏轉線偏振光的偏振方向。波片安裝于定制的直徑25.4 mm機械外殼中，外殼表面刻有產品型號、相位延遲量、設計波長及快軸方向等信息，方便用戶快速識別使用。
晶萃光學JCOPTIX提供的已安裝超消色差波片，具有使用方便、延遲量精確、快軸精度高等優點。
| 產品型號 | 3D預覽 | 光學元件材質 | 通光孔徑 | 工作波段 | 延遲量 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|---|
| 石英晶體、氟化鎂 | 10 mm | 325-1100 nm | λ/2 | ￥21,980.00 | 當天 | |||||
| 石英晶體、氟化鎂 | 10 mm | 600-2700 nm | λ/2 | ￥21,980.00 | 當天 |
30 mm同軸旋轉調整架，基本款
調整架，SM螺紋型，卡環固定_202202111408302883_202309221717394573.png)
- 卡環固定和螺釘鎖緊兩種可選
- 中心標準SM1孔，可安裝?25.4 mm光學元件
- 底部M4螺紋孔
晶萃光學JCOPTIX提供的基本款30 mm同軸旋轉調整架，中心開設SM1孔用于安裝?25.4 mm光學元件，根據開設SM1孔的類型不同，旋轉調整架分為螺紋孔和光壁孔兩個型號，其中螺紋孔款式出廠附帶一個卡環，通過卡環鎖緊元件；光壁型的旋轉架側壁有一個M4膠頭螺釘和雙線中心限位孔，通過緊定螺釘固定元件。旋轉架底部設有M4螺紋孔可接12.7 mm接桿，便于固定。
自由空間旋轉調整架，SM螺紋型，卡環固定
固定_202203231547364695.png)
- 可安裝?12.7 mm、?25.4 mm、?50.8 mm光學元件
- 中心為SM螺紋孔，兼容SM螺紋組件
- 單卡環固定光學元件
晶萃光學JCOPTIX提供的SM螺紋型自由空間旋轉調整架可360°光滑、無間隙地旋轉，用于安裝、旋轉?12.7 mm、?25.4 mm和?50.8 mm圓形光學元件，旋轉件可通過頂部的緊定螺釘鎖定。安裝光學元件時，只需將光學元件放在帶SM螺紋的中心孔中，然后用扳手通過附帶的SM卡環固定即可,旋轉座的底部均設置有M4的螺紋孔，可與12.7 mm接桿連接安裝。
