超快增強型銀膜反射鏡
- 工作波長：750-1000 nm
- 低群延遲色散：|GDDs|< 20 fs2，|GDDp|< 30 fs2
- 反射率：Rs >99%，Rp >98.5%
- 產品介紹
- 曲線
產品說明
晶萃光學JCOPTIX提供超快增強型銀膜反射鏡支持高功率密度和短脈沖寬度激光，可應用于超快激光系統；通過在紫外熔融石英基板鍍介質增強型銀膜，反射鏡在750-1000 nm工作波段內具有大于98.5%反射率，小于30 fs2低群延時色散和高損傷閾值特性；能承受長時間高功率激光束照射，確保高速傳輸過程中的穩定性和可靠性，是提升激光系統性能和穩定性的關鍵組件。
晶萃光學JCOPTIX提供多種定制服務，包括尺寸、形狀以及特殊鍍層指標等。如有定制需求，請聯系技術支持。
通用參數
光學元件材質 紫外熔融石英 | 通光孔徑 90% CA |
工作波長 750-1000 nm | 鍍膜 超快增強型銀膜 |
反射率 Rs >99%，Rp >98.5% @ 750-1000 nm | 厚度 6 mm |
直徑公差 +0.0/-0.1 mm | 厚度公差 ± 0.2 mm |
平面平整度（@633 nm） λ/10 | 表面光潔度（劃痕/麻點） 40/20 |
表面平行度 ＜3 arcmin | 入射角度（AOI） 45° |
群延遲色散 |GDDs| < 20 fs2，|GDDp| < 30 fs2 @ 750-1000 nm |

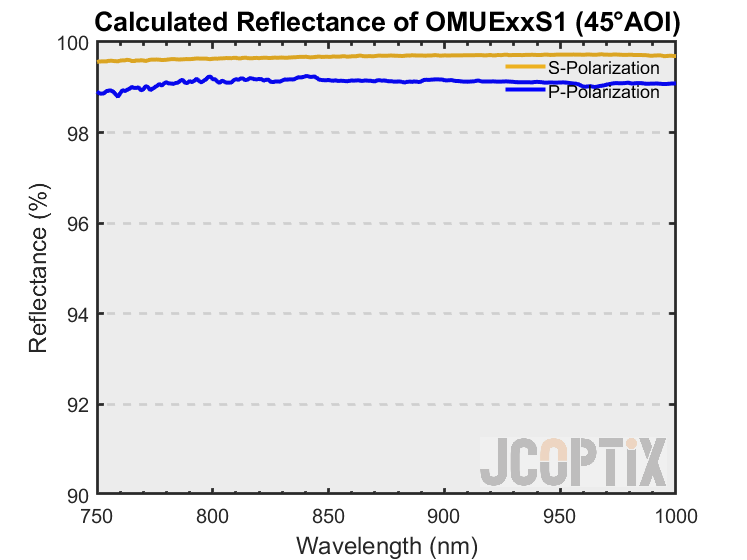

Calculated Reflectance of OMUExxS1-Reflectance @ 45° AOI

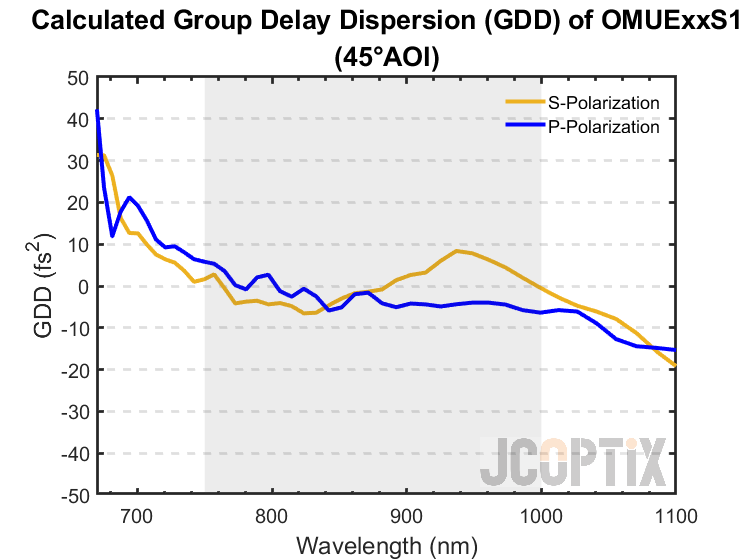

Calculated GDD of OMUExxS1 @ 45° AOI
超快增強型銀膜反射鏡
- 工作波長：750-1000 nm
- 直徑尺寸：12.7 mm，25.4 mm
- 前表面拋光鍍膜，后表面精細拋光
晶萃光學JCOPTIX提供直徑12.7 mm，25.4 mm的圓形超快增強型銀膜反射鏡；反射鏡前表面拋光鍍增強型銀膜，與普通銀膜反射鏡相比具有高損傷閾值，低群延遲色散；后表面通過精細拋光處理，減小后表面散射，提高反射率。反射鏡與晶萃光學JCOPTIX提供的適配機械件安裝于高精度光學系統。
