• 俯仰偏擺軸正交共面，更好的穩定性
• 可實現X,Y軸±2 mm調節，俯仰偏擺±4°調節，Z軸±1.5 mm調節。
• 可安裝最大長度65 mm 最大寬度49 mm 最大厚度15 mm的矩形光學元件

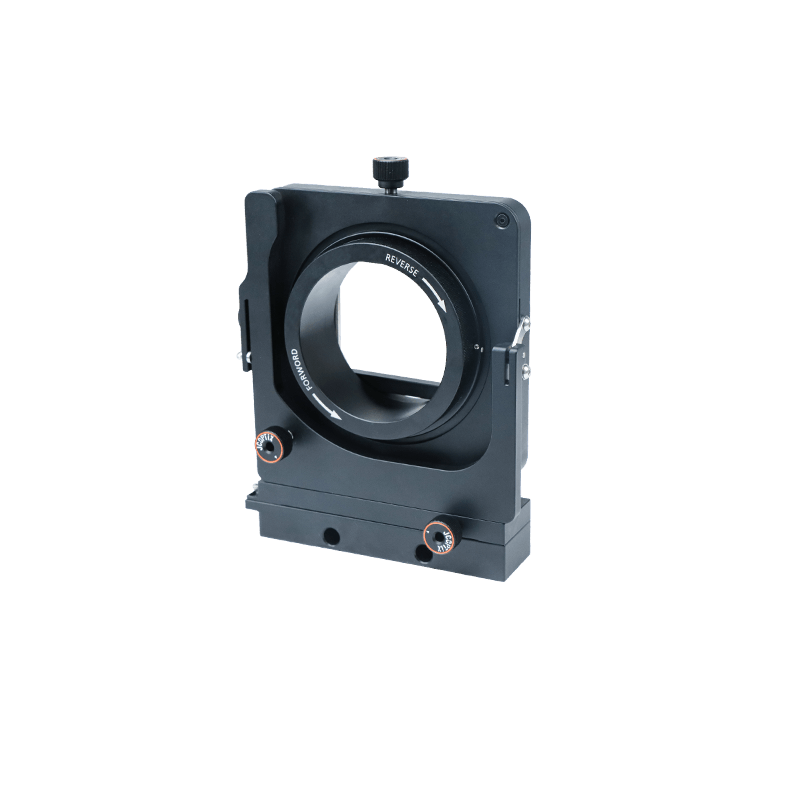

晶萃光學JCOPTIX提供的MM5P-1S五軸光學調整架可以實現X、Y、Z精密平移調節以及俯仰偏擺方向的偏轉調節。通過4個M5 × 0.25螺紋副可實現X、Y方向±2 mm的平移調節和俯仰偏擺±4°的調節，調節精度0.25 mm/轉。帶旋鈕的精密螺紋副，調節平順，具有較高的靈敏度。零間隙的XY調節機構可實現長期穩定的精確定位。Z方向調節通過旋轉調整架背面的滾花調節環可以實現±1.5 mm的平移調節（平移過程中光學元件安裝架不會旋轉），調節精度0.5 mm/轉。可安裝長度65 mm 寬度1-49 mm 最大厚度為15 mm的矩形光學元件。底座上具有M6沉頭孔可通過M6螺釘便捷的安裝在光學平臺或光學面包板上，調整架底部設置有兩個M6螺紋孔，也可以直接裝在接桿支架上進行光軸高度的調節（附贈M6×8內六角圓柱頭螺釘2個，2 mm內六角扳手1個）。
