液晶光開關
- 電壓驅動光通斷，無機械振動
- 通光孔徑：?10 mm
- 毫秒級響應時間
- 工作波段內高透過率、高對比度
- 三種工作波段可選
- 產品介紹
- 曲線
產品說明
晶萃光學JCOPTIX提供的液晶光開關基于晶萃高品質90°TN型液晶盒和兩片正交薄膜線性偏振片制成，安裝于標準一英寸機械外殼中并兩端附帶接通導線。通過施加外部交流電壓，液晶分子傾角在毫秒級的時間內發生改變，無需機械調節即可實現在400-700 nm、650-1100 nm、1050-1700 nm三種波段的高開關對比度和快速響應時間，可用于控制光路的通斷和快速改變光線的透過率。基于液晶材料的物理特性，本系列產品可在0-50℃環境下正常工作。
晶萃光學JCOPTIX提供工作波長在400-700 nm、650-1100 nm和1050-1700 nm的三種波段液晶光開關標品，同時支持定制服務，如有需求，請聯系JCOPTIX技術支持。
晶萃光學JCOPTIX提供的主動液晶系列產品需要使用交流電壓驅動（不可使用直流電源，會導致電荷積累使液晶器件損壞）。推薦驅動的參數為：交流電頻率：1-2 kHz，幅度：0 - ±25 V，占空比：50%，波形：方波。電壓高于25 V時可能會導致液晶器件性能降低或損壞。
通用參數
外殼尺寸 ?25.4 × 8.4 mm，兼容?1英寸光學元件安裝座 | 有效通光孔徑 ?10 mm |
表面光潔度 60/40 | 表面平整度 λ/4 @ 633 nm |
元件材質 向列相液晶/紫外熔融石英玻璃/薄膜線性偏振片 | 工作溫度 0-50 ℃ |

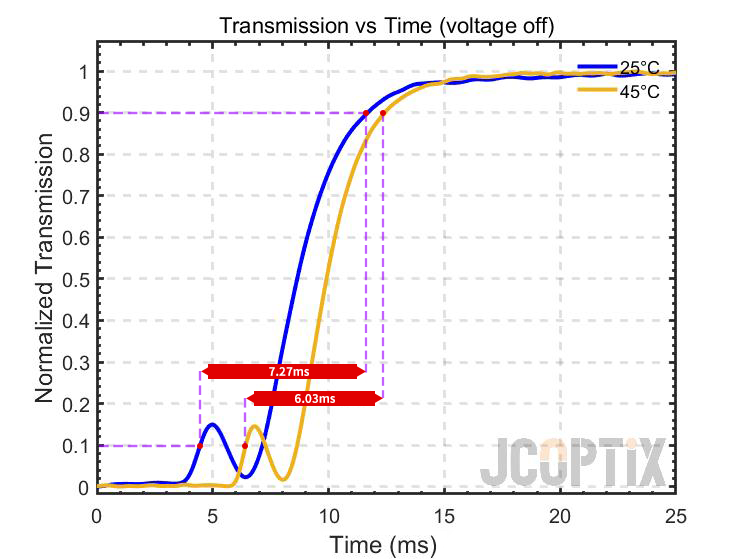

LVS10-T2 @ 25℃ / 45℃

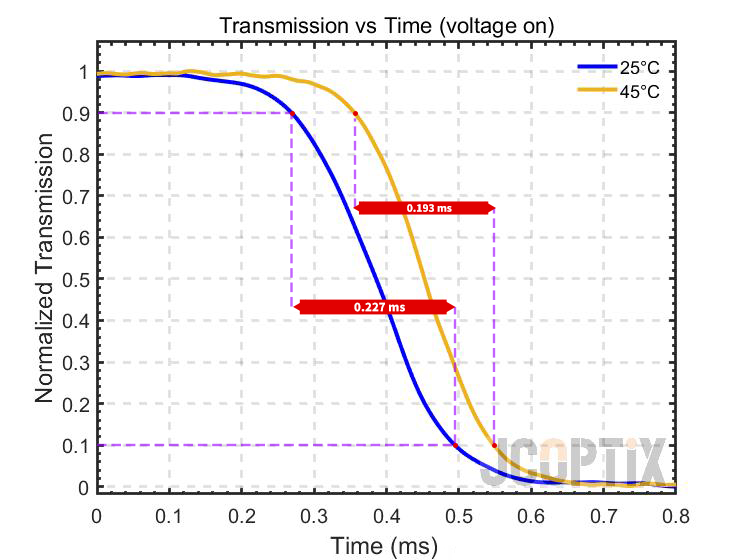

LVS10-T2 @ 25℃ / 45℃

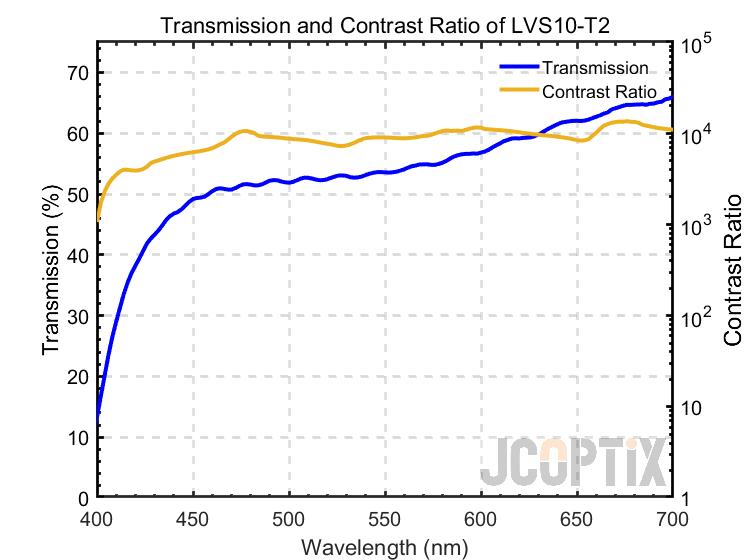

LVS10-T2 @ 25℃

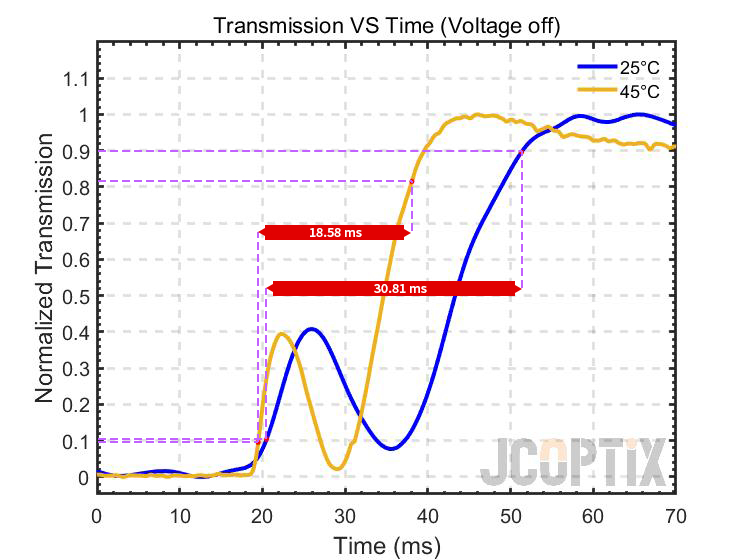

LVS10-T3 @ 25℃ / 45℃

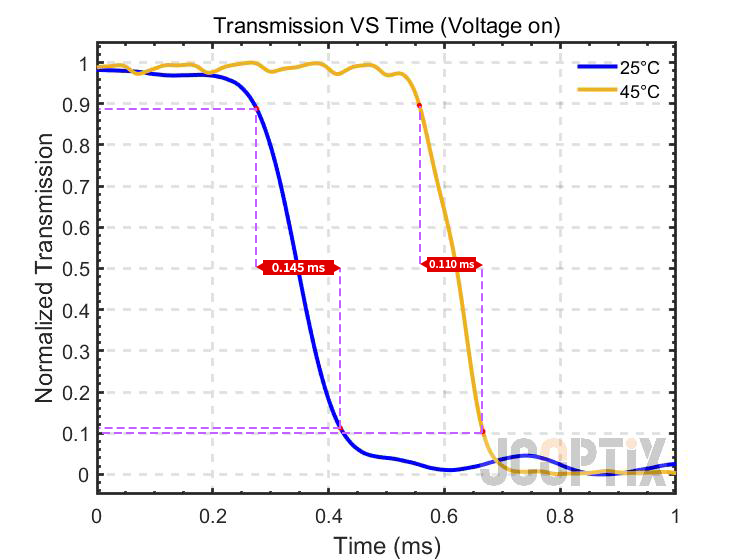

LVS10-T3 @ 25℃ / 45℃

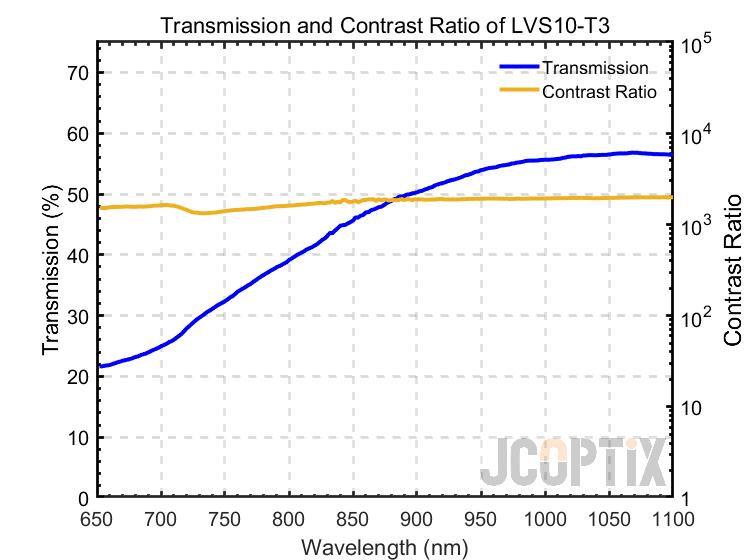

LVS10-T3 @ 25℃

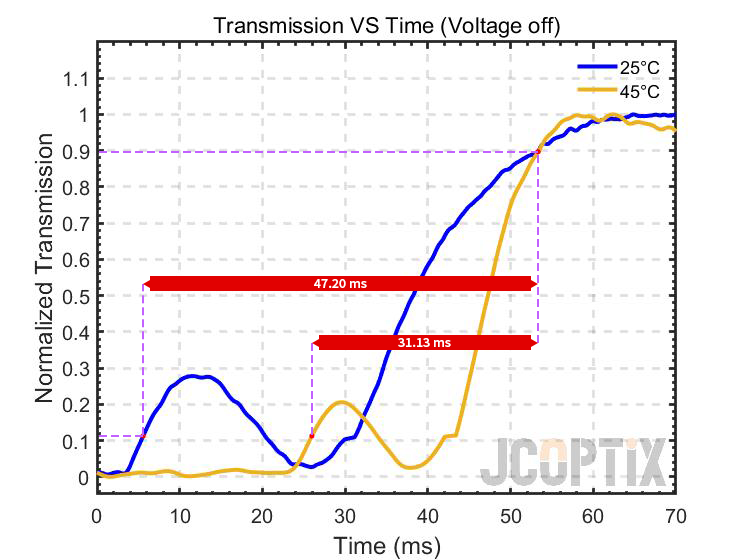

LVS10-T4 @ 25℃ / 45℃

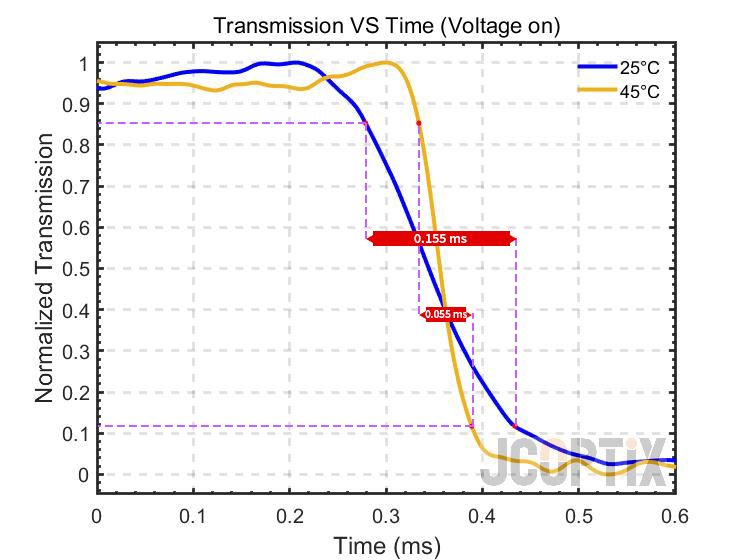

LVS10-T4 @ 25℃ / 45℃

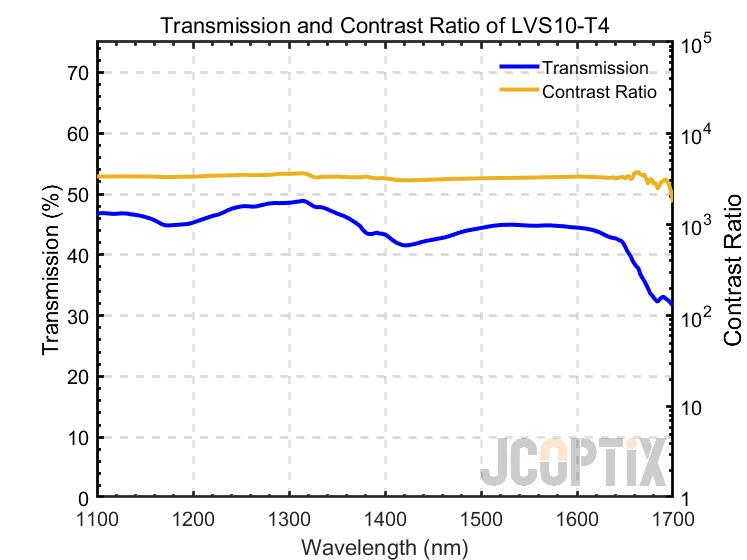

LVS10-T4 @ 25℃
液晶光開關
_202410101140210242.png)
- 通光孔徑：?10 mm
- 工作波段內的高透過率和高開關對比度
- 開關電壓0 V和25 V，毫秒級開關響應時間
- 工作波長：400-700 nm、650-1100 nm和1050-1700 nm
晶萃光學JCOPTIX提供工作范圍在400-700 nm、650-1100 nm和1050-1700 nm波段的液晶光開關，在外部交流電壓的作用下，可實現工作波段范圍內的光束通斷，LVS10-T2液晶光開關可以7.27 ms打開并以0.227 ms關閉，LVS10-T3液晶光開關可以30.81 ms打開并以0.145 ms關閉，而LVS10-T4液晶光開關可以47.2 ms打開并以0.155 ms關閉。液晶光開關通光孔徑均為?10 mm，安裝于機械外殼中并附帶接線，機械外殼兼容?1英寸光學元件安裝座，且表面標有偏振片透振方向，方便用戶進行光路調節，實現光線的最大利用率。
液晶控制器
- 適配可調液晶相位延遲器、偏振旋轉器和液晶盒等液晶器件
- 0 - ± 25 Vrms，500 Hz - 10 kHz
- 兩個雙向觸發端口，用于與外部設備同步
晶萃光學JCOPTIX提供適配可調液晶相位延遲器、偏振旋轉器和液晶盒的控制器，可輸出電壓0 - ± 25 Vrms，輸出頻率500 Hz - 10 kHz(50%占空比)，最大輸出電流50 mA?？刂破髦С滞獠啃盘栍|發控制器電壓輸出或控制器輸出觸發信號，可實現與其他設備配合使用。控制器可通過BNC與可調液晶相位延遲器、偏振旋轉器和液晶盒連接；通過USB TYPE C與電腦連接，方便快捷。
| 產品型號 | 3D預覽 | 輸出數量 | 可調輸出電壓 | 可調輸出頻率 | 可調內部開關頻率 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|---|
| 1路 | 0 - ± 25 Vrms | 500 Hz - 10 kHz，50%占空比的方波 | 0.1-150 Hz @ 50%占空比 | ￥5,750.00 | 當天 |
