介質膜直角棱鏡反射鏡，材料：N-BK7，直角面鍍膜
- 直角邊鍍膜，反射率大于99%
- 為偏振狀態提供高反射率
- 90°反射光線，延長光程
- 產品介紹
- 介質膜反射鏡原理
- 曲線
產品說明
晶萃光學JCOPTIX提供的直角面鍍介質膜的直角棱鏡反射鏡可在可見至近紅外波段實現光束偏轉或精密對準，適用于400 - 750 nm 和750 - 1100 nm兩種波長范圍，反射率均大于99%。棱鏡直角面鍍有相應波長設計的介質膜，入射角范圍0°到45°。從棱鏡外部入射到棱鏡直角面上的光，實現光束偏轉，與其尺寸一致的直角棱鏡配合使用，可延長系統光程。
晶萃光學JCOPTIX支持不同尺寸、材質和膜系的直角面鍍膜，介質膜直角棱鏡反射鏡定制，如有需求，請聯系技術支持。
通用參數
光學元件材質 N-BK7 | 鍍膜 直角面鍍膜 |
反射率 Ravg>99%（45°入射角） | 角度公差 ± 3 arcmin |
表面平整度（@633 nm） λ/10 | 表面光潔度（劃痕/麻點） 10/5 |

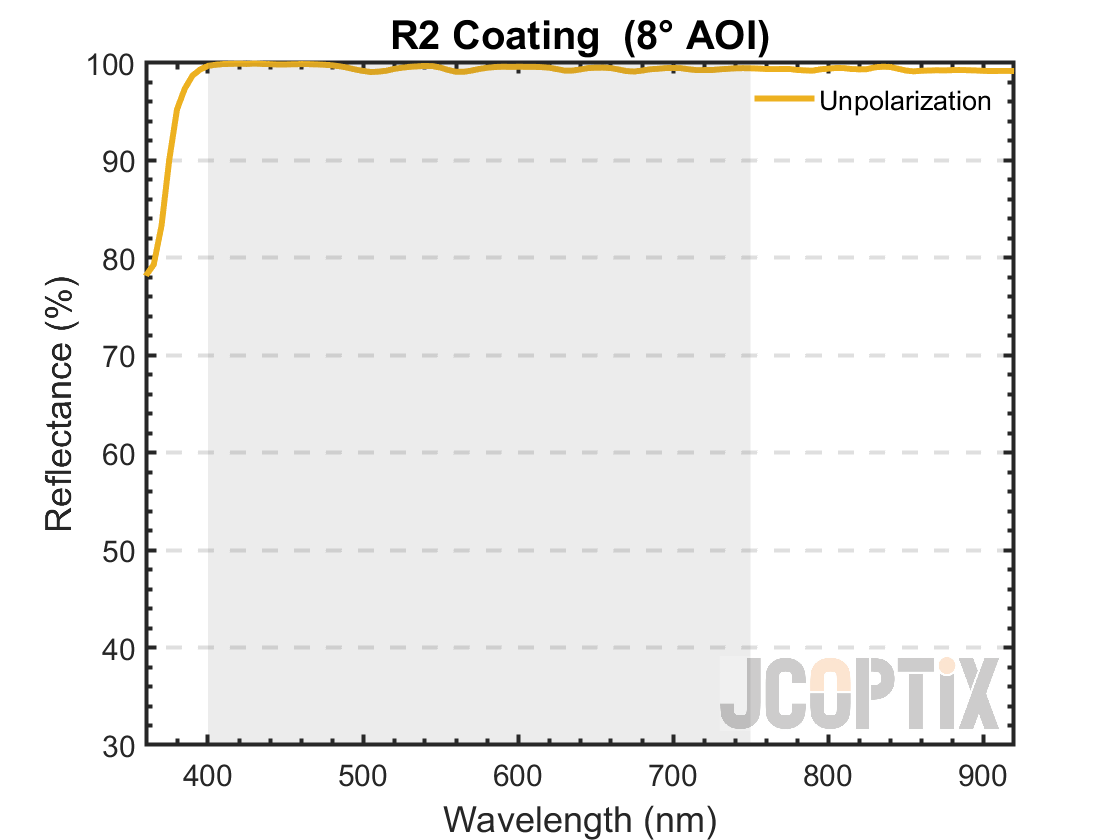

R2 Coating @ 8° AOI

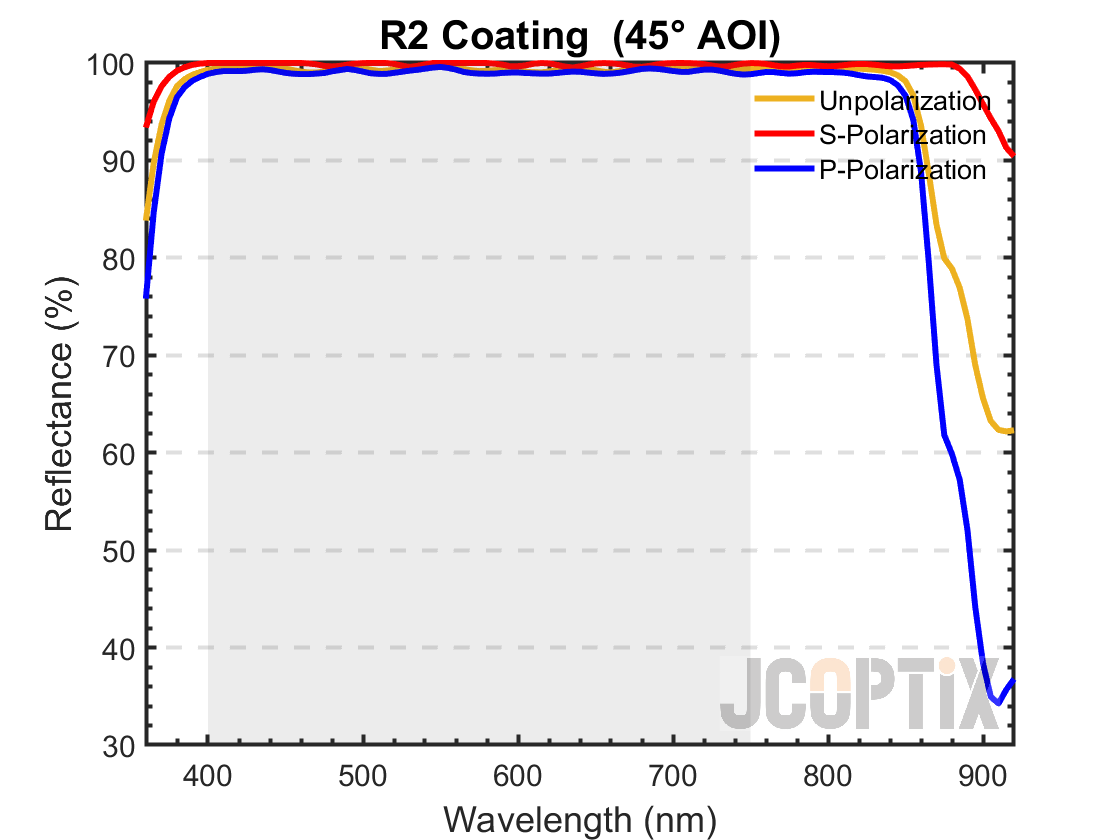

R2 Coating @ 45° AOI

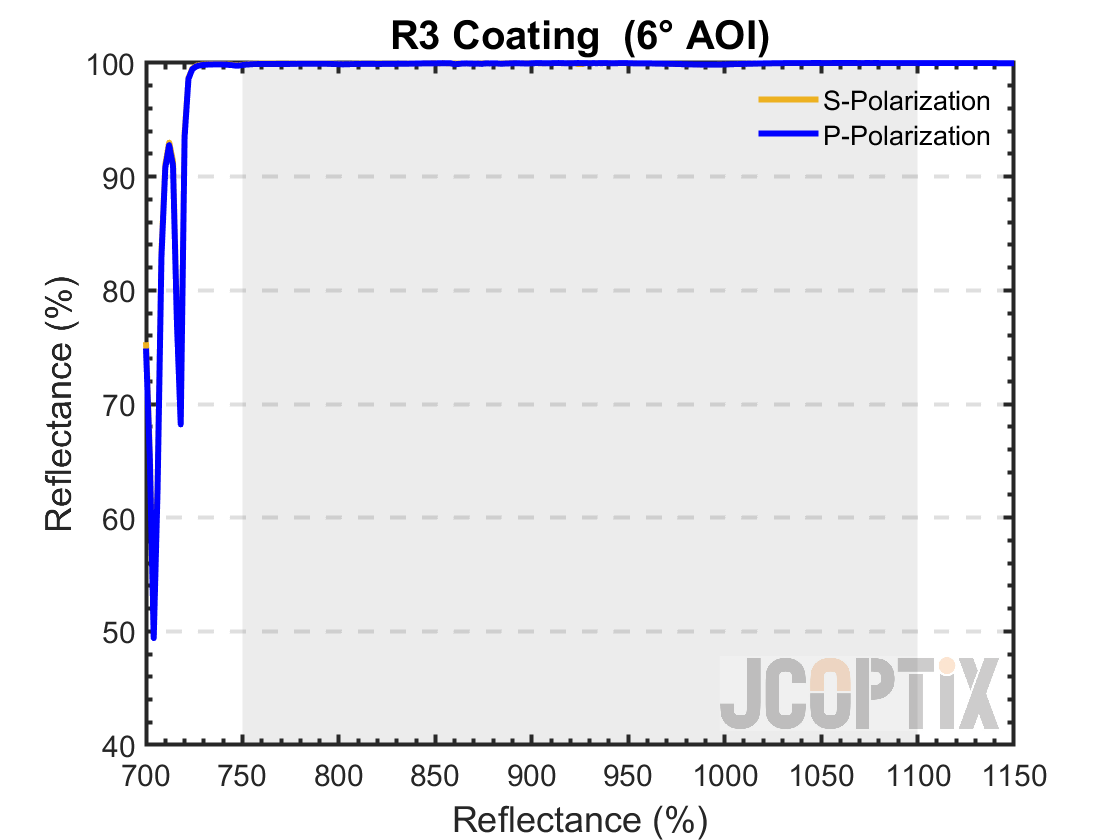

R3 Coating @ 6° AOI

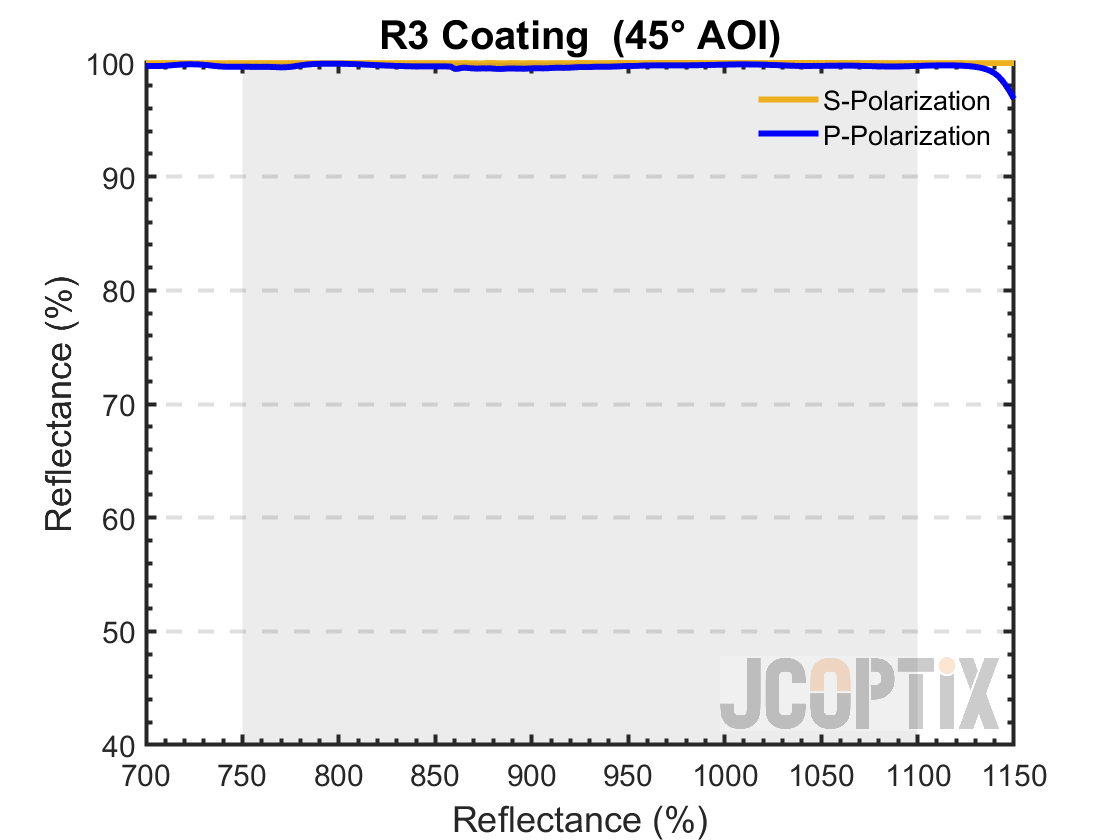

R3 Coating @ 45° AOI
介質膜直角棱鏡反射鏡，材料：N-BK7，直角面鍍膜，反射膜R2：400-750 nm
| 產品型號 | 3D預覽 | 尺寸 | 通光孔徑 | 工作波長 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|
| L：25.0 mm，X：35.4 mm | 70% L & X | 400-750 nm | ￥1,238.00 | 當天 |
介質膜直角棱鏡反射鏡，材料：N-BK7，直角面鍍膜，反射膜R3：750-1100 nm
| 產品型號 | 3D預覽 | 尺寸 | 通光孔徑 | 工作波長 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|
| L：25.0 mm，X：35.4 mm | 70% L & X | 750-1100 nm | ￥1,238.00 | 當天 |
