消色差膠合透鏡，工作波長：400-1100 nm
- 工作波段：400-1100 nm
- 光學性能優于單透鏡
- 工作波段具有近衍射極限性能
- 產品介紹
- 曲線
產品說明
消色差透鏡通常由多個光學元件膠合而成，交替使用低折射率材料的正透鏡（例如冕玻璃）和高折射率材料的負透鏡（例如燧石玻璃）。選擇并優化這些元素，以便通過負透鏡校正正透鏡的色散，從而最小化色差。消色差透鏡能夠在工作波段內提供近乎恒定的焦距，從而具有出色的離軸性能。與單透鏡相比，消色差膠合透鏡為用戶提供了更多的設計選擇，從而在視覺成像和激光束操縱應用中性能卓越。我們的透鏡是經過計算機設計優化的，可最大程度地減少像差并提供較小的聚焦光斑。
晶萃光學JCOPTIX的可見近紅外消色差透鏡是針對488 nm、707 nm、1064 nm而設計的。對于任何可見近紅外波段的單色應用，消色差透鏡都優于單透鏡。當使用諸如激光等單色光源時,可以形成衍射極限光斑。
晶萃光學JCOPTIX提供的可見光消色差透鏡直徑為12.7 mm、25.4 mm和50.8 mm，可根據實際應用場景選擇不同的工作波長版本，分別為400-700 nm、650-1050 nm、1050-1700 nm和400-1100 nm。針對工作波段優化的增透膜能有效減少表面反射（單面平均反射率小于1%），提高透鏡的透過率。如有其他特殊定制需求，請聯系技術支持。
通用參數
通光孔徑 >90% of Outer Diameter | 工作波長 400-1100 nm |
設計波長 488 nm、707 nm、1064 nm | 鍍膜 增透膜 |
增透膜 Ravg< 1% | 直徑公差 +0.0/-0.10 mm |
焦距公差 ± 1% | 偏心度 < 3 arcmin |
面型PV值 λ/4 | 球面光圈數 3 |
表面光潔度（劃痕/麻點） 40/20 | 工作溫度 -40 - +85 °C |

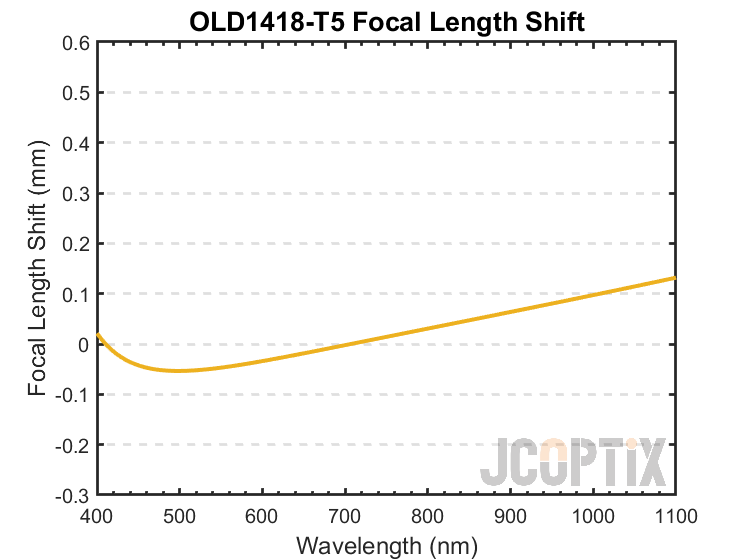

OLD1418-T5 Focal Length Shift
OLD1418-T5 Transmission
OLD1423-T5 Focal Length Shift
OLD1423-T5 Transmission
OLD1430-T5 Focal Length Shift
OLD1430-T5 Transmission

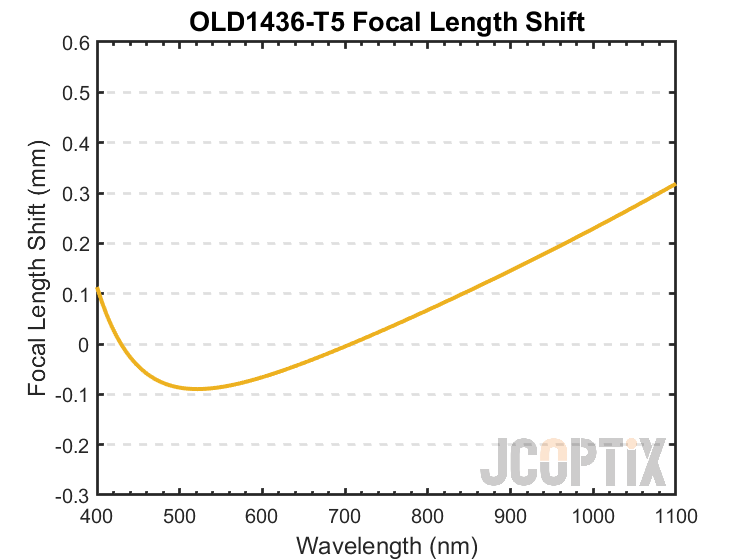

OLD1436-T5 Focal Length Shift
OLD1436-T5 Transmission

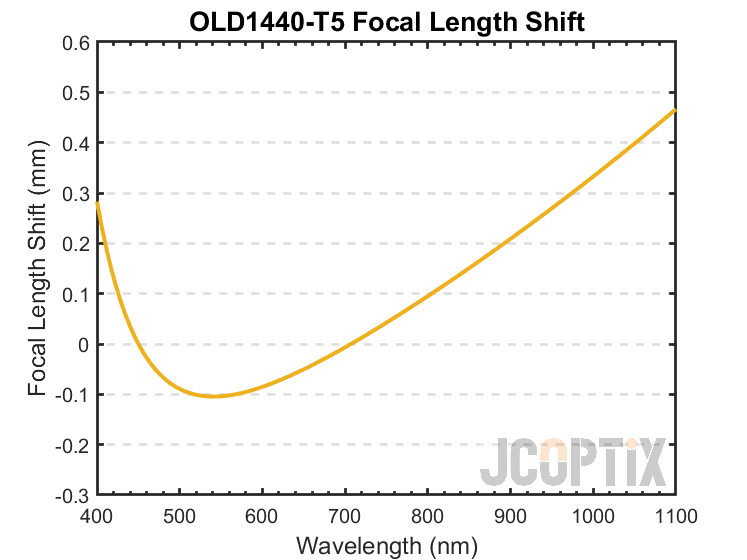

OLD1440-T5 Focal Length Shift

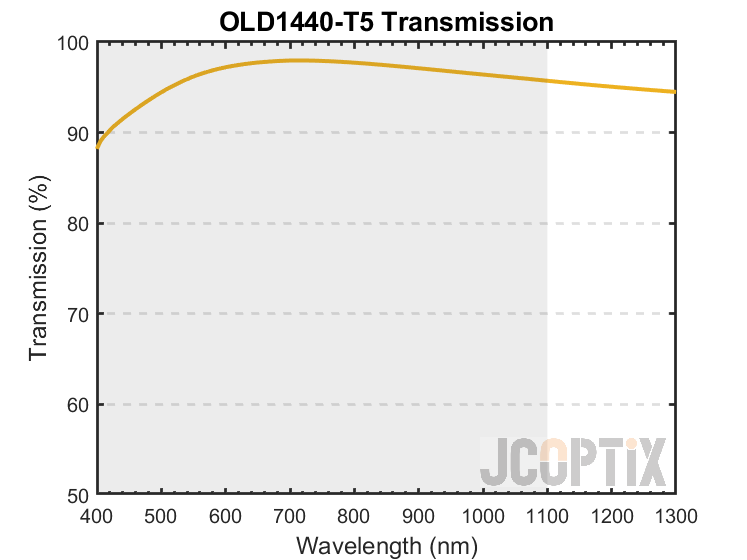

OLD1440-T5 Transmission

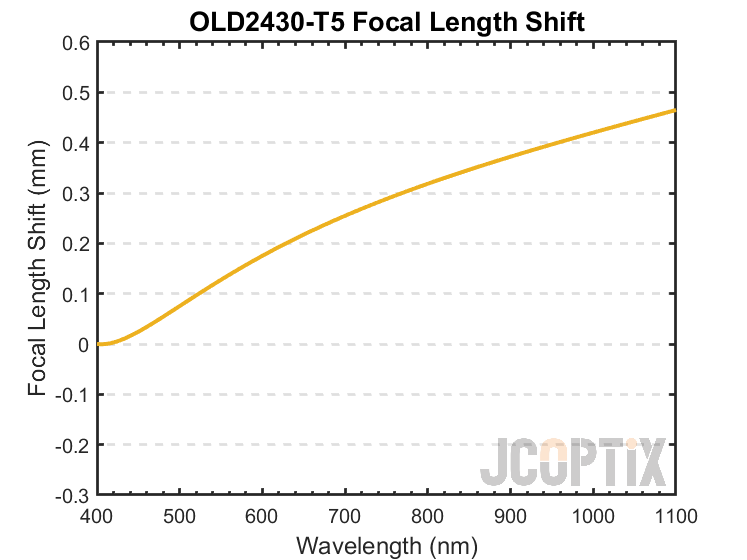

OLD2430-T5 Focal Length Shift
OLD2430-T5 Transmission
OLD2436-T5 Focal Length Shift
OLD2436-T5 Transmission

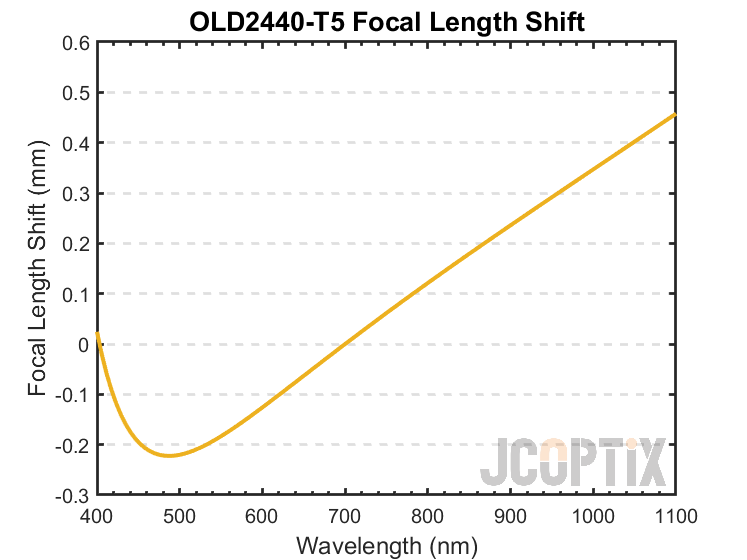

OLD2440-T5 Focal Length Shift
OLD2440-T5 Transmission

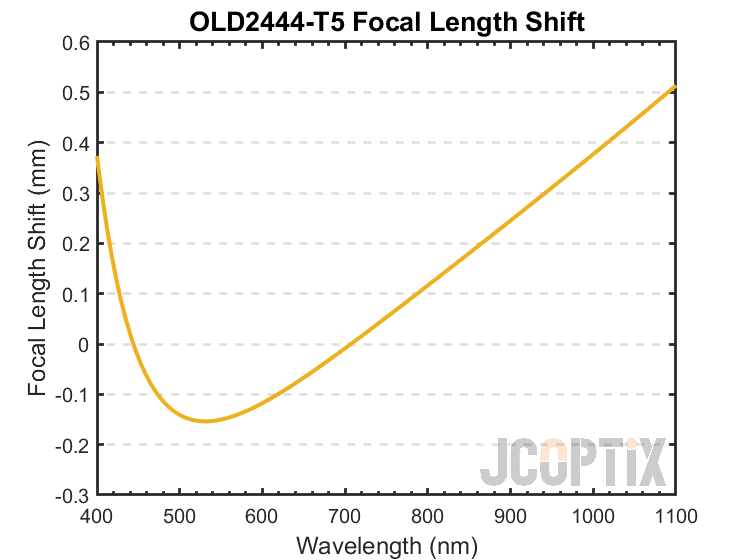

OLD2444-T5 Focal Length Shift
OLD2444-T5 Transmission

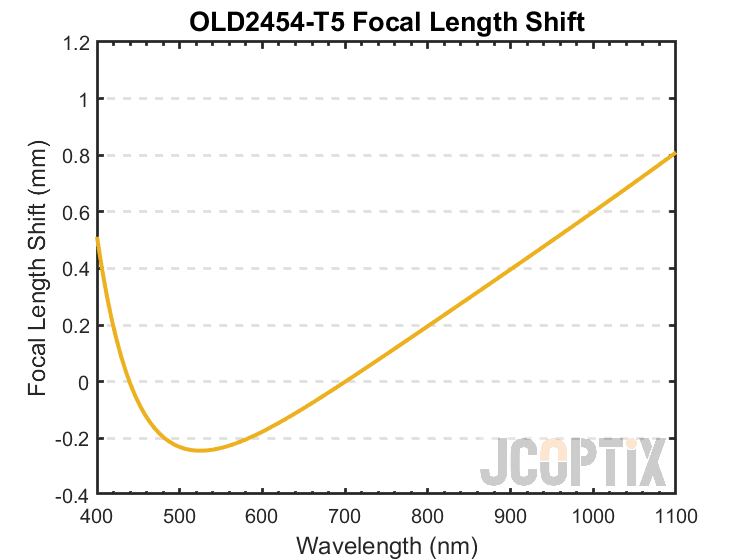

OLD2454-T5 Focal Length Shift
OLD2454-T5 Transmission

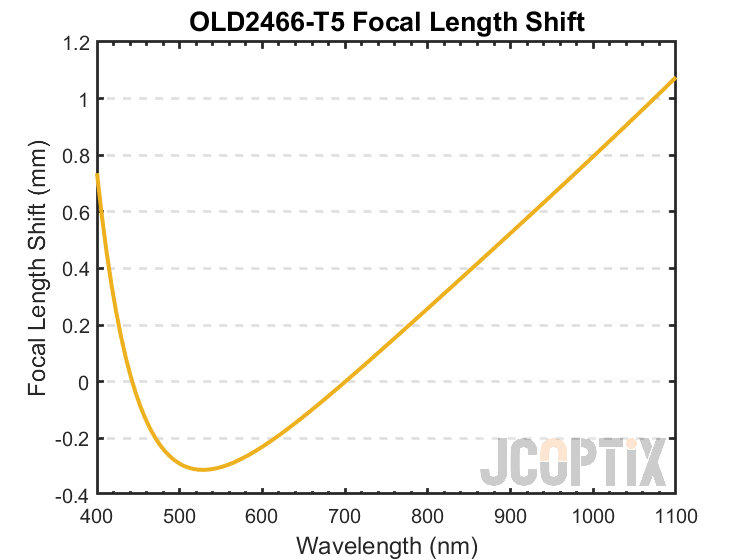

OLD2466-T5 Focal Length Shift
OLD2466-T5 Transmission

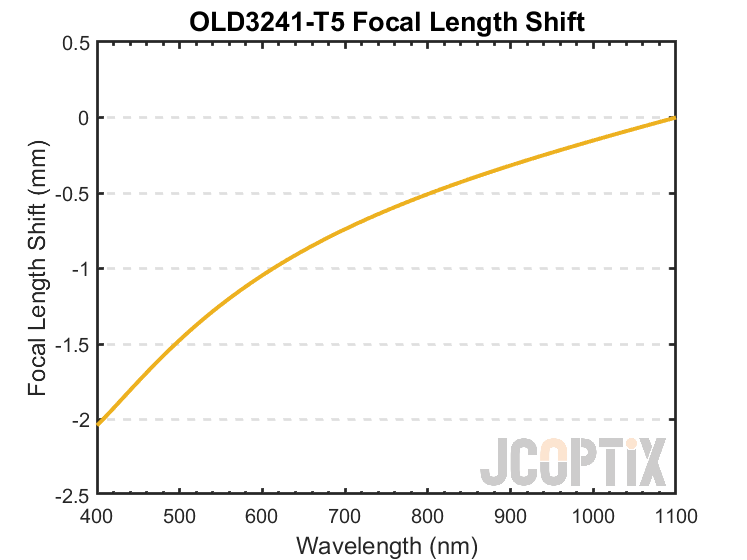

OLD3241-T5 Focal Length Shift
OLD3241-T5 Transmission

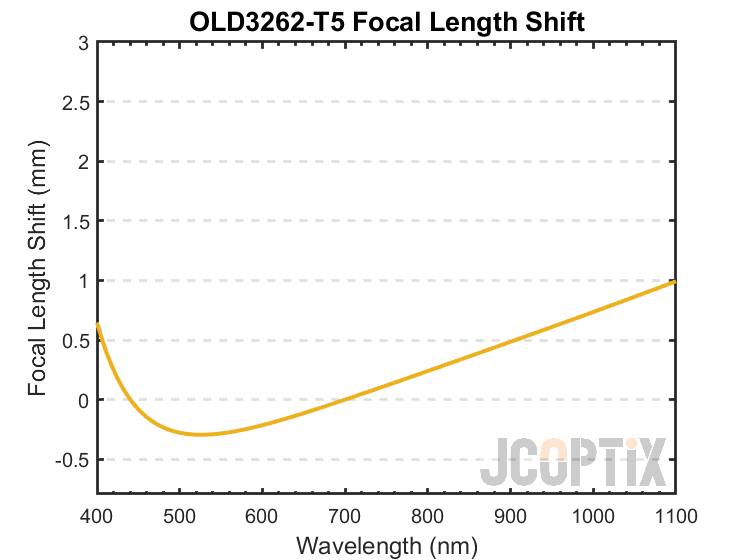

OLD3262-T5 Focal Length Shift
OLD3262-T5 Transmission

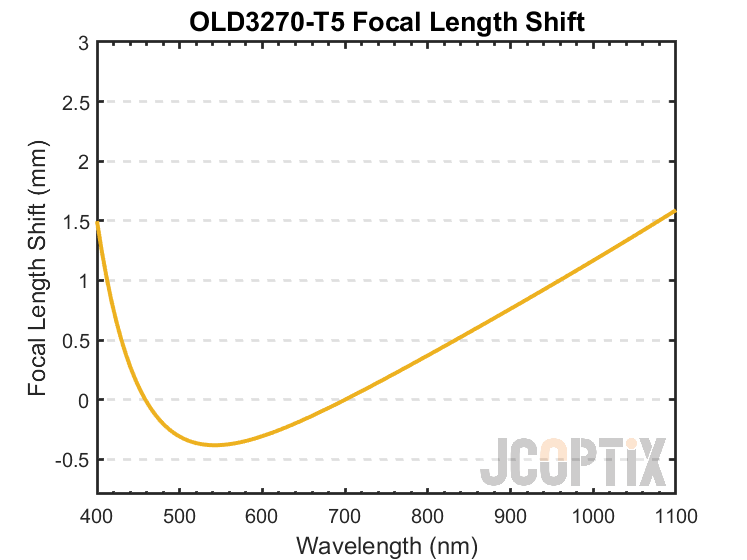

OLD3270-T5 Focal Length Shift
OLD3270-T5 Transmission
OLD3272-T5 Focal Length Shift

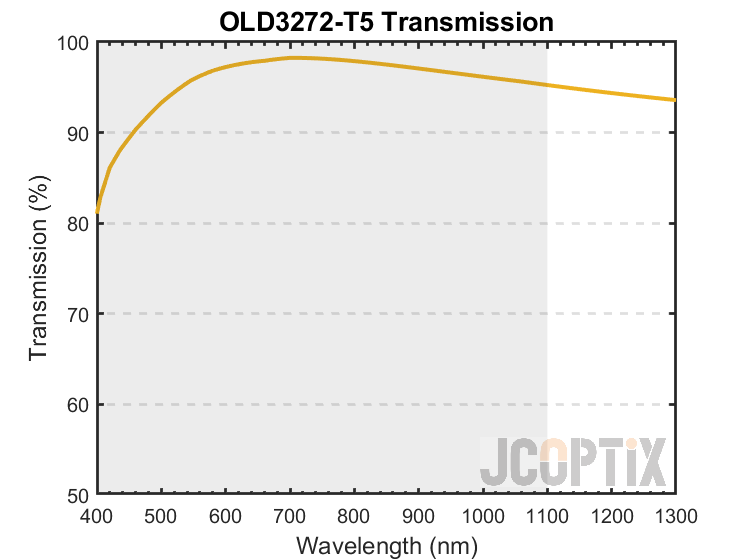

OLD3272-T5 Transmission
OLD3274-T5 Focal Length Shift
OLD3274-T5 Transmission

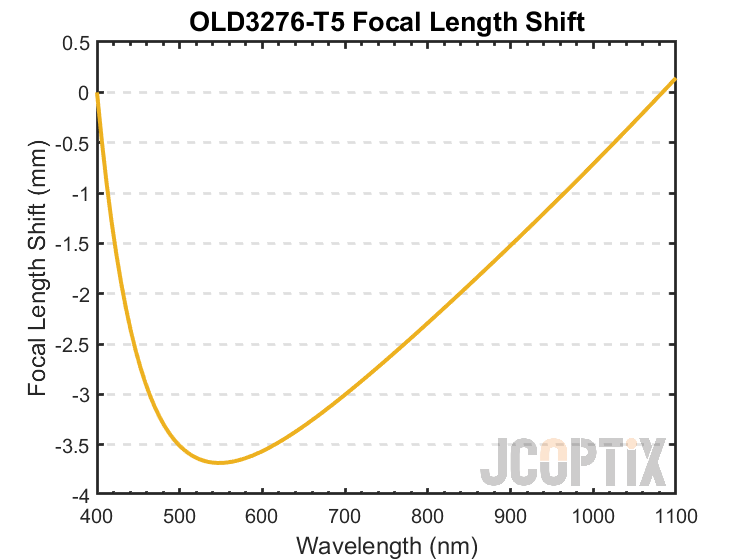

OLD3276-T5 Focal Length Shift
OLD3276-T5 Transmission
_202505211439062205.png)

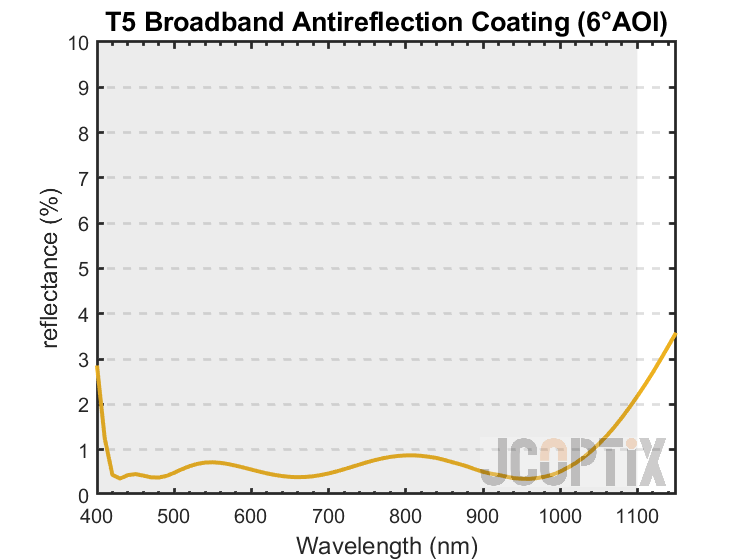

T5 Broadband AR Coating
消色差膠合透鏡，工作波長：400-1100 nm，安裝于標準透鏡套筒
| 產品型號 | 3D預覽 | 光學元件材質 | 直徑 | 焦距 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|
| N-LAK10/N-SF57 | 12.7 mm | 19.0 mm | ￥668.00 | 當天 | |||||
| N-LAK10/N-SF57 | 12.7 mm | 25.0 mm | ￥668.00 | 當天 | |||||
| N-BK7/N-SF2 | 12.7 mm | 30.0 mm | ￥668.00 | 當天 | |||||
| N-BK7/N-SF2 | 12.7 mm | 50.0 mm | ￥668.00 | 當天 | |||||
| N-BK7/N-SF2 | 12.7 mm | 75.0 mm | ￥668.00 | 當天 | |||||
| BAFN11/N-SF6 | 25.4 mm | 30.0 mm | ￥828.00 | 當天 | |||||
| N-BAF10/N-SF6 | 25.4 mm | 50.0 mm | ￥828.00 | 當天 | |||||
| N-BAF10/N-SF6 | 25.4 mm | 75.0 mm | ￥828.00 | 當天 | |||||
| N-LAK22/N-SF10 | 25.4 mm | 100.0 mm | ￥828.00 | 當天 | |||||
| N-LAK22/N-SF10 | 25.4 mm | 150.0 mm | ￥828.00 | 當天 | |||||
| N-LAK22/N-SF10 | 25.4 mm | 200.0 mm | ￥828.00 | 當天 | |||||
| N-LAK22/N-SF6 | 50.8 mm | 80.0 mm | ￥1,180.00 | 當天 | |||||
| N-LAK22/N-SF6 | 50.8 mm | 180.0 mm | ￥1,180.00 | 當天 | |||||
| N-LAK22/N-SF6 | 50.8 mm | 300.0 mm | ￥1,180.00 | 當天 | |||||
| N-BAK4/N-SF10 | 50.8 mm | 400 mm | ￥1,180.00 | 當天 | |||||
| N-BAK4/N-SF10 | 50.8 mm | 500.0 mm | ￥1,180.00 | 當天 | |||||
| N-BAK4/N-SF10 | 50.8 mm | 600 mm | ￥1,180.00 | 當天 |
消色差膠合透鏡，工作波長：400 - 1100 nm
| 產品型號 | 3D預覽 | 光學元件材質 | 直徑 | 焦距 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|
| N-LAK10/N-SF57 | 12.7 mm | 19.0 mm | ￥598.00 | 當天 | |||||
| N-LAK10/N-SF57 | 12.7 mm | 25.0 mm | ￥598.00 | 當天 | |||||
| N-BK7/N-SF2 | 12.7 mm | 30.0 mm | ￥598.00 | 當天 | |||||
| N-BK7/N-SF2 | 12.7 mm | 50.0 mm | ￥598.00 | 當天 | |||||
| N-BK7/N-SF2 | 12.7 mm | 75.0 mm | ￥598.00 | 當天 | |||||
| BAFN11/N-SF6 | 25.4 mm | 30.0 mm | ￥748.00 | 4周 | |||||
| N-BAF10/N-SF6 | 25.4 mm | 50.0 mm | ￥748.00 | 當天 | |||||
| N-BAF10/N-SF6 | 25.4 mm | 75.0 mm | ￥748.00 | 當天 | |||||
| N-LAK22/N-SF10 | 25.4 mm | 100.0 mm | ￥748.00 | 當天 | |||||
| N-LAK22/N-SF10 | 25.4 mm | 150.0 mm | ￥748.00 | 當天 | |||||
| N-LAK22/N-SF10 | 25.4 mm | 200.0 mm | ￥748.00 | 當天 | |||||
| N-LAK22/N-SF6 | 50.8 mm | 80.0 mm | ￥1,080.00 | 當天 | |||||
| N-LAK22/N-SF6 | 50.8 mm | 180.0 mm | ￥1,080.00 | 當天 | |||||
| N-LAK22/N-SF6 | 50.8 mm | 300.0 mm | ￥1,080.00 | 當天 | |||||
| N-BAK4/N-SF10 | 50.8 mm | 400 mm | ￥1,080.00 | 當天 | |||||
| N-BAK4/N-SF10 | 50.8 mm | 500.0 mm | ￥1,080.00 | 當天 | |||||
| N-BAK4/N-SF10 | 50.8 mm | 600 mm | ￥1,080.00 | 當天 |
