可調液晶相位延遲器
- 相位延遲量可調：~30 nm-λ/2，~30 nm-λ
- 通光孔徑：?10或17 mm可選
- 三種工作波段可選
- 溫度范圍：0-60℃條件下工作
- 產品介紹
- 曲線
產品說明
晶萃光學JCOPTIX提供的可調液晶相位延遲器基于晶萃高品質液晶空盒和向列相液晶材料制成，安裝于標準一英寸機械外殼中并兩端附帶接通導線。通過施加外部交流電壓，液晶分子傾角在毫秒級的時間內發生改變，無需機械調節即可實現相位延遲量~30nm-λ/2或λ之間的快速靈活調控，可用于偏振調節或相位延遲?；谝壕Р牧系奈锢硖匦裕鞠盗挟a(chǎn)品可在0-60℃環境下正常工作。晶萃光學JCOPTIX提供三種不同工作波段的相位延遲器：400-700 nm、650-1100 nm和1050-1700 nm，能夠滿足用戶在可見以及近紅外波段的相關應用需求。
晶萃光學JCOPTIX提供的一英寸大通光孔徑液晶相位延遲器是基于晶萃可調液晶相位延遲器產品，重新設計了機械外殼和高品質液晶盒尺寸，使其能夠安裝于標準一英寸機械外殼中且通光孔徑由晶萃可調相位延遲器標品的?10 mm增加至?17 mm。能夠滿足用戶在使用一英寸光機械件時對更大通光孔徑的需求。
晶萃光學JCOPTIX提供的可調液晶相位延遲器包含兩個系列：第一個系列為半波液晶相位延遲器，相位延遲量可由~30 nm變化到λ/2；第二個系列為全波液晶相位延遲器，相位延遲量可由~30 nm變化到λ。兩個系列的可調液晶相位延遲器在工作波段內均具有延遲量可調、快速響應、溫度范圍廣等優勢，用戶可根據實際應用需求選擇特定型號產品，同時晶萃光學JCOPTIX支持參數規格的靈活定制。
晶萃光學JCOPTIX提供的主動液晶系列產品需要使用交流電壓驅動（不可使用直流電源，會導致電荷積累使液晶器件損壞）。推薦驅動的參數為：交流電頻率：1-2 kHz，幅度：0-±25 V，占空比：50%，波形：方波。電壓高于25 V時可能會導致液晶器件性能降低或損壞。
通用參數
外殼尺寸 ?25.4 mm，兼容?1英寸光學元件安裝座 | 有效通光孔徑 ?10 mm/?17 mm |
表面光潔度 40/20 | 表面平整度 λ/4 @ 633 nm |
元件材質 向列相液晶/紫外熔融石英玻璃 | 工作溫度 0-60 ℃ |

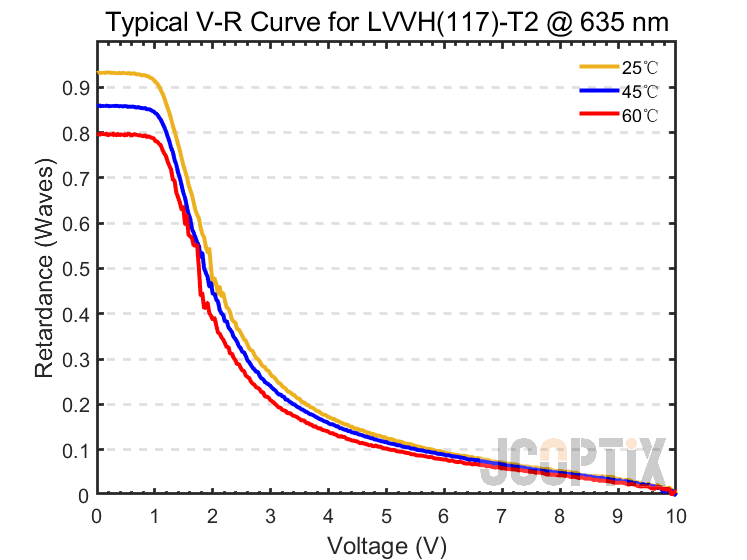

LVVH(117)-T2 @ 635 nm

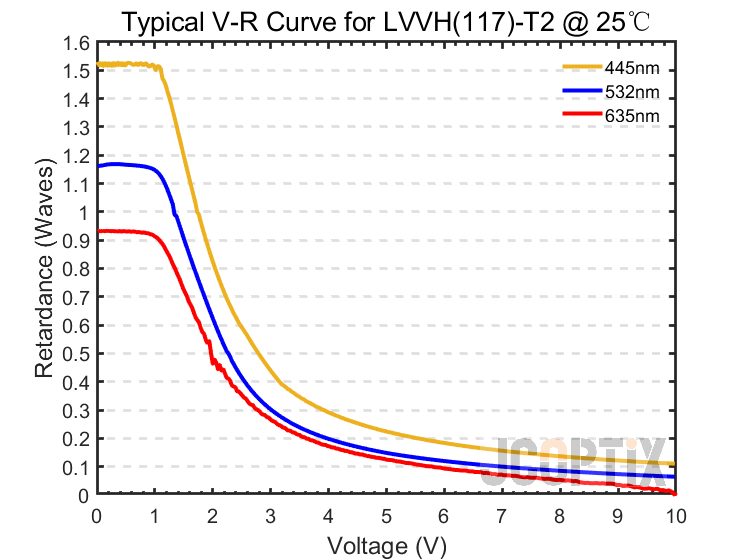

LVVH(117)-T2 @ 25 ℃

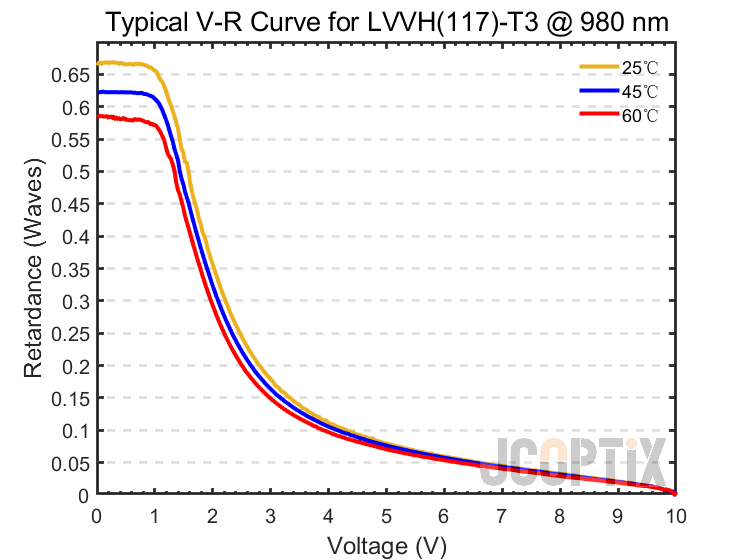

LVVH(117)-T3 @ 980 nm

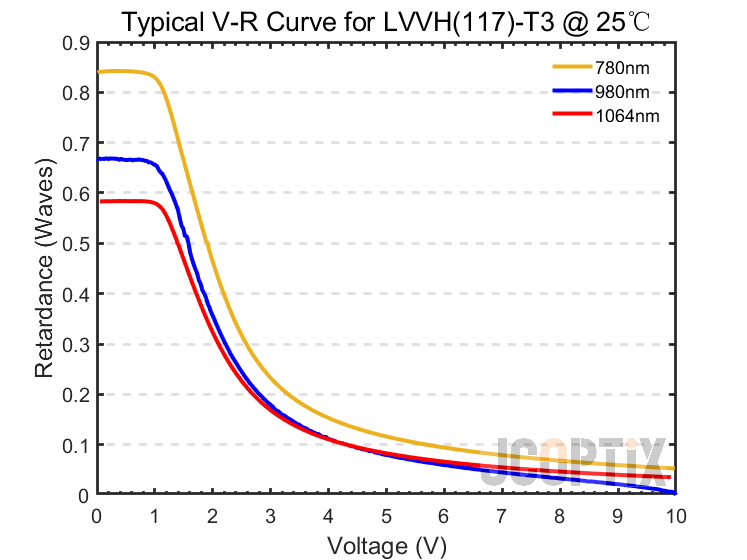

LVVH(117)-T3 @ 25 ℃

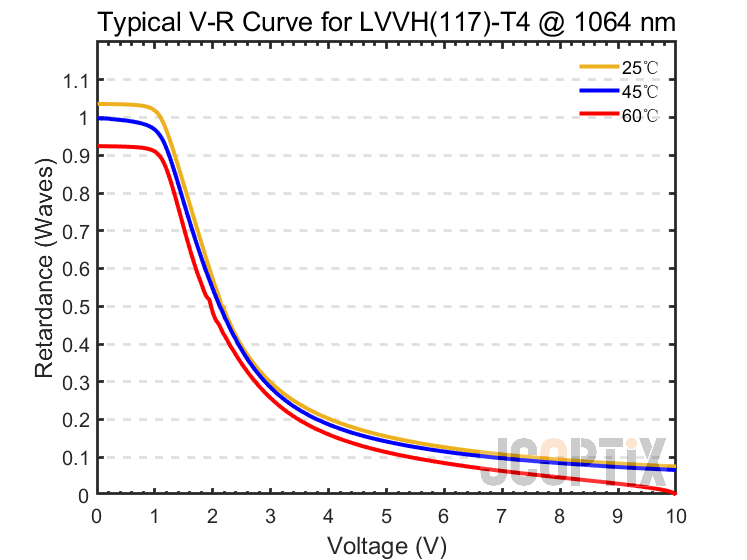

LVVH(117)-T4 @ 1064 nm

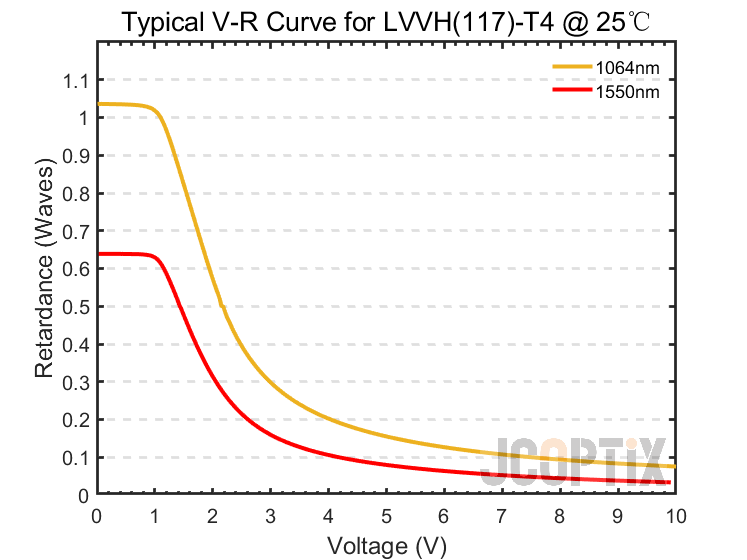

LVVH(117)-T4 @ 25 ℃

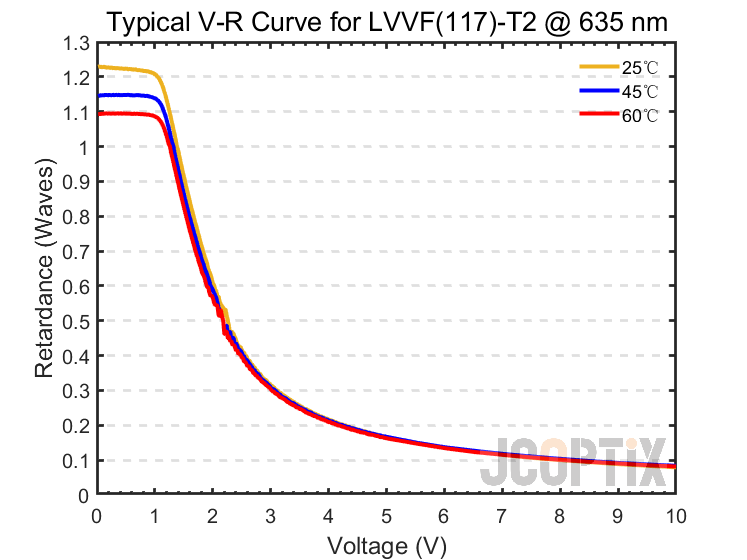

LVVF(117)-T2 @ 635 nm

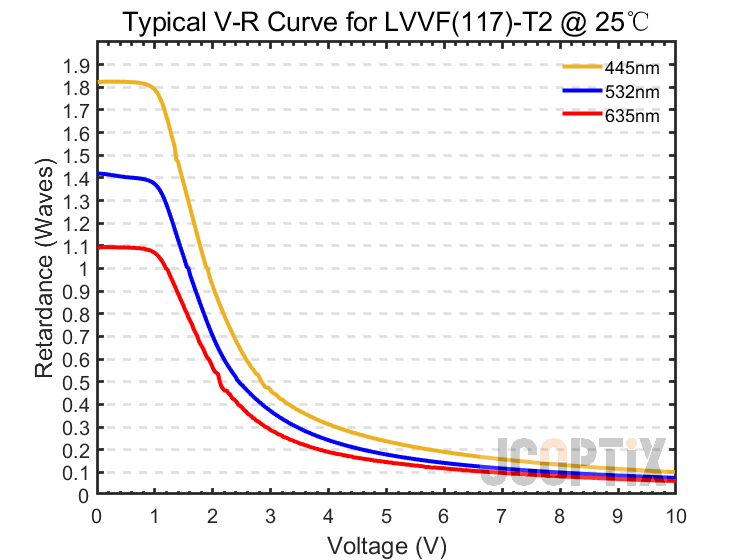

LVVF(117)-T2 @ 25 ℃

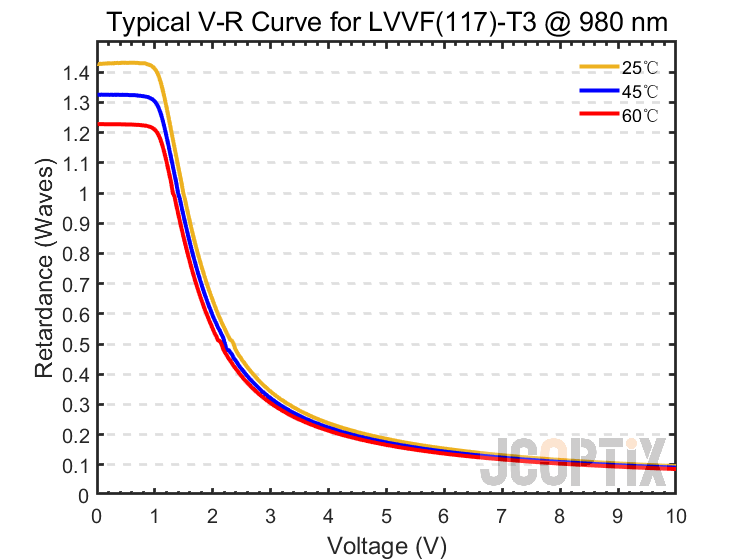

LVVF(117)-T3 @ 980 nm

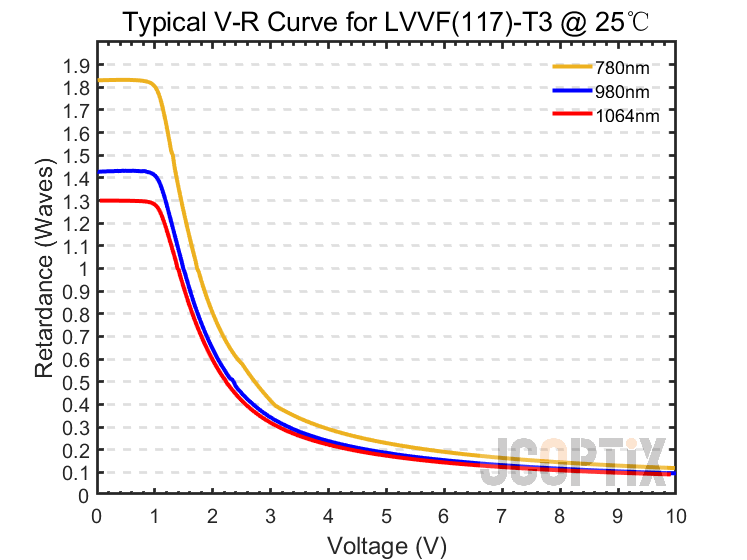

LVVF(117)-T3 @ 25 ℃

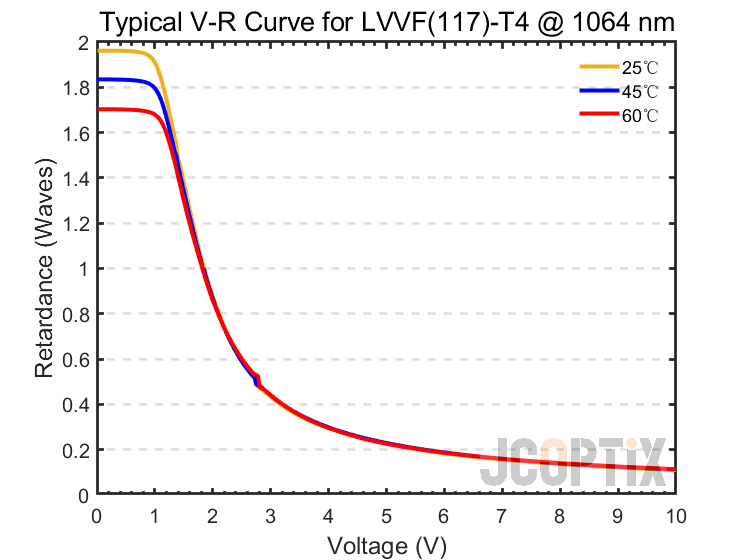

LVVF(117)-T4 @ 1064 nm

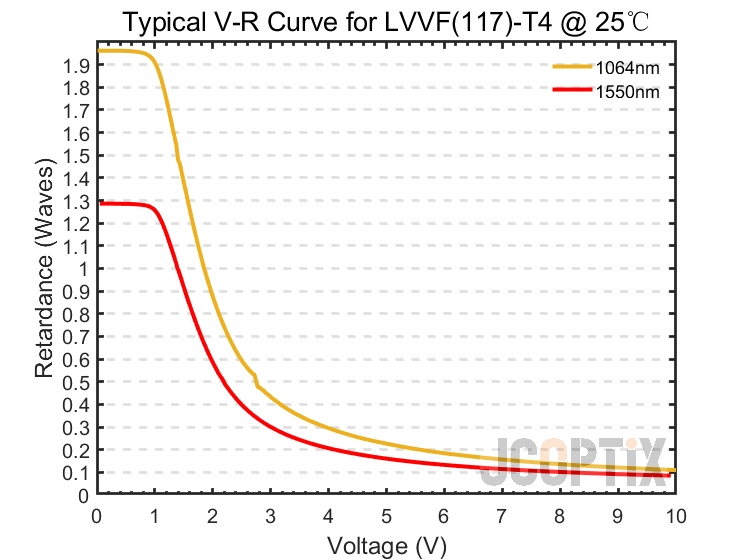

LVVF(117)-T4 @ 25 ℃

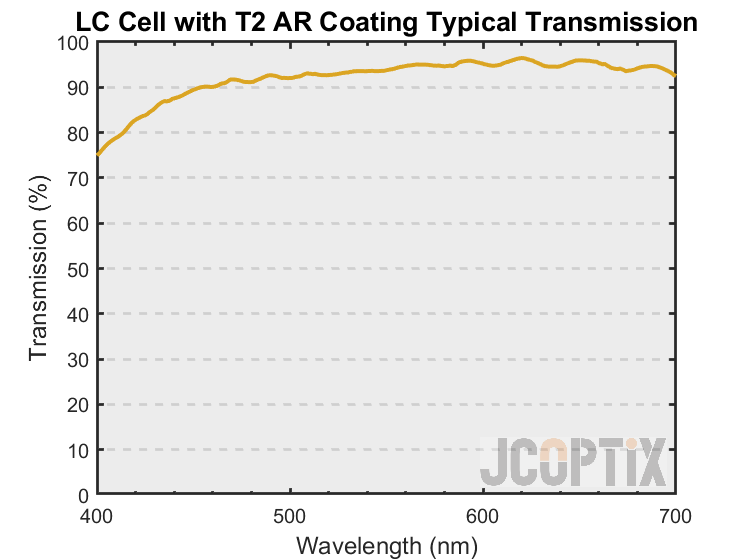

LC Cell with T2 AR Coating

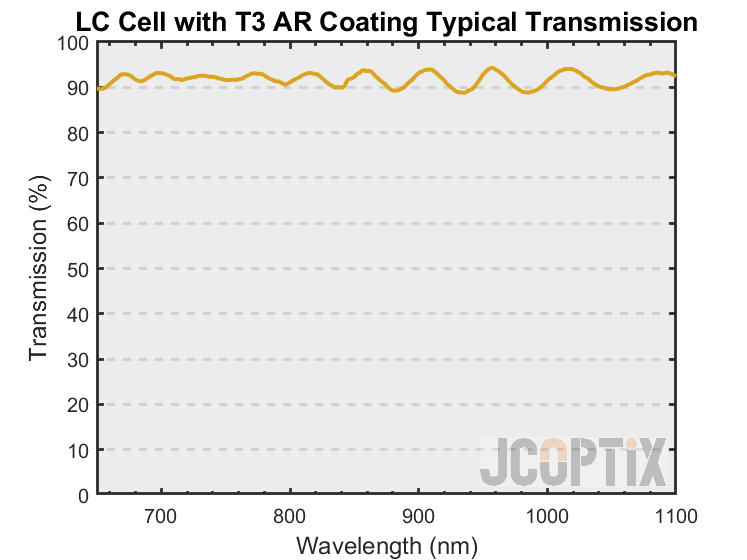

LC Cell with T3 AR Coating
LC Cell with T4 AR Coating
半波液晶相位延遲器
- 相位延遲量可調：~30 nm-λ/2
- 通光孔徑：?10 mm
- 快速響應
- 溫度范圍：0-60℃
- 工作波長：400-700 nm、650-1100 nm和1050-1700 nm
晶萃光學JCOPTIX提供的半波液晶相位延遲器具有三種不同的工作波長：400-700 nm、650-1100 nm和1050-1700 nm。在外部交流電壓的作用下，可實現~30 nm到λ/2之間的延遲量靈活調控，整個通光孔徑表面的延遲量均勻度較高。其響應時間迅速，溫度范圍廣（詳情請見規格、響應時間標簽）。此外，機械外殼兼容?1英寸光學元件安裝座，且表面標有慢軸方向，方便用戶進行光路調節。
| 產品型號 | 3D預覽 | 工作波長 | 響應時間 （~30 nm與λ/2切換，上升/下降） | 延遲量 | 工作電壓 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|---|
| 400-700 nm | 4.6 ms/224.4 μs @ 635 nm, 25 ℃ | ~30 nm-λ/2 | 0 - ± 25 V | ￥3,518.00 | 當天 | |||||
| 650-1100 nm | 12.2 ms/319.7 μs @ 980 nm, 25 ℃ | ~30 nm-λ/2 | 0 - ± 25 V | ￥3,518.00 | 當天 | |||||
| 1050-1700 nm | 19 ms/880 μs @ 1064 nm, 25 ℃ | ~30 nm-λ/2 | 0 - ± 25 V | ￥3,518.00 | 當天 |
全波液晶相位延遲器
- 相位延遲量可調：~30 nm-λ
- 通光孔徑：?10 mm
- 快速響應
- 溫度范圍：0-60℃
- 工作波長：400-700 nm、650-1100 nm和1050-1700 nm
晶萃光學JCOPTIX提供的全波液晶相位延遲器具有三種不同的工作波長：400-700 nm、650-1100 nm和1050-1700 nm。在外部交流電壓的作用下，可實現~30 nm到λ之間的延遲量靈活調控，整個通光孔徑表面的延遲量均勻度較高。其響應時間迅速，溫度范圍廣（詳情請見規格、響應時間標簽）。此外，機械外殼兼容?1英寸光學元件安裝座，且表面標有慢軸方向，方便用戶進行光路調節。
| 產品型號 | 3D預覽 | 工作波長 | 響應時間 （~30 nm與λ切換，上升/下降） | 延遲量 | 工作電壓 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|---|
| 400-700 nm | 21.6 ms/0.8352 ms @ 635 nm, 25 ℃ | ~30 nm-λ | 0 - ± 25 V | ￥4,513.00 | 當天 | |||||
| 650-1100 nm | 76.7 ms/2 ms @ 980 nm, 25 ℃ | ~30 nm-λ | 0 - ± 25 V | ￥4,513.00 | 當天 | |||||
| 1050-1700 nm | 121.3 ms/3.8 ms @ 1064 nm, 25 ℃ | ~30 nm-λ | 0 - ± 25 V | ￥4,513.00 | 當天 |
一英寸大通光孔徑半波液晶相位延遲器
- 相位延遲量可調：~30 nm-λ/2
- 通光孔徑：?17 mm
- 快速響應
- 溫度范圍：0-60℃
- 工作波長：400-700 nm、650-1100 nm和1050-1700 nm
晶萃光學JCOPTIX提供的一英寸大通光孔徑半波液晶相位延遲器具有三種不同的工作波長：400-700 nm、650-1100 nm和1050-1700 nm。在外部交流電壓的作用下，可實現~30 nm到λ/2之間的延遲量靈活調控，整個通光孔徑表面的延遲量均勻度較高。其響應時間迅速，溫度范圍廣（詳情請見規格、響應時間標簽）。此外，機械外殼兼容?1英寸光學元件安裝座（光壁孔型，緊定螺釘固定），且表面標有慢軸方向，方便用戶進行光路調節。
| 產品型號 | 3D預覽 | 工作波長 | 響應時間 （~30 nm與λ/2切換，上升/下降） | 延遲量 | 工作電壓 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|---|
| 400-700 nm | 4.6 ms/224.4 μs @ 635 nm, 25 ℃ | ~30 nm-λ/2 | 0 - ± 25 V | ￥4,998.00 | 當天 | |||||
| 650-1100 nm | 12.2 ms/319.7 μs @ 980 nm, 25 ℃ | ~30 nm-λ/2 | 0 - ± 25 V | ￥4,998.00 | 2周 | |||||
| 1050-1700 nm | 19 ms/880 μs @ 1064 nm, 25 ℃ | ~30 nm-λ/2 | 0 - ± 25 V | ￥4,998.00 | 2周 |
一英寸大通光孔徑全波液晶相位延遲器
- 相位延遲量可調：~30 nm-λ
- 通光孔徑：?17 mm
- 快速響應
- 溫度范圍：0-60℃
- 工作波長：400-700 nm、650-1100 nm和1050-1700 nm
晶萃光學JCOPTIX提供的一英寸大通光孔徑全波液晶相位延遲器具有三種不同的工作波長：400-700 nm、650-1100 nm和1050-1700 nm。在外部交流電壓的作用下，可實現~30 nm到λ之間的延遲量靈活調控，整個通光孔徑表面的延遲量均勻度較高。其響應時間迅速，溫度范圍廣（詳情請見規格、響應時間標簽）。此外，機械外殼兼容?1英寸光學元件安裝座（光壁孔型，緊定螺釘固定），且表面標有慢軸方向，方便用戶進行光路調節。
| 產品型號 | 3D預覽 | 工作波長 | 響應時間 （~30 nm與λ切換，上升/下降） | 延遲量 | 工作電壓 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|---|
| 400-700 nm | 21.6 ms/0.8352 ms @ 635 nm, 25 ℃ | ~30 nm-λ | 0 - ± 25 V | ￥5,811.00 | 當天 | |||||
| 650-1100 nm | 76.7 ms/2 ms @ 980 nm, 25 ℃ | ~30 nm-λ | 0 - ± 25 V | ￥5,811.00 | 當天 | |||||
| 1050-1700 nm | 121.3 ms/3.8 ms @ 1064 nm, 25 ℃ | ~30 nm-λ | 0 - ± 25 V | ￥5,811.00 | 當天 |
液晶控制器
- 適配可調液晶相位延遲器、偏振旋轉器和液晶盒等液晶器件
- 0 - ± 25 Vrms，500 Hz - 10 kHz
- 兩個雙向觸發端口，用于與外部設備同步
晶萃光學JCOPTIX提供適配可調液晶相位延遲器、偏振旋轉器和液晶盒的控制器，可輸出電壓0 - ± 25 Vrms，輸出頻率500 Hz - 10 kHz(50%占空比)，最大輸出電流50 mA?？刂破髦С滞獠啃盘栍|發控制器電壓輸出或控制器輸出觸發信號，可實現與其他設備配合使用。控制器可通過BNC與可調液晶相位延遲器、偏振旋轉器和液晶盒連接；通過USB TYPE C與電腦連接，方便快捷。
| 產品型號 | 3D預覽 | 輸出數量 | 可調輸出電壓 | 可調輸出頻率 | 可調內部開關頻率 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|---|
| 1路 | 0 - ± 25 Vrms | 500 Hz - 10 kHz，50%占空比的方波 | 0.1-150 Hz @ 50%占空比 | ￥5,750.00 | 當天 |
