• 高消光比，大于3,000:1
• p偏振光透過率大于95%
• 邊長12.7 mm的未安裝版本

晶萃光學JCOPTIX提供的激光線偏振分束立方體，由一對紫外熔融石英直角棱鏡膠合而成，在一個直角棱鏡的斜面上鍍有針對工作波長設計的分光膜。有分光膜的棱鏡上有一個清晰可見的點作為標記，入射光應通過具有分光膜的斜面進入棱鏡，以使經過光學膠合劑的功率降至最低。

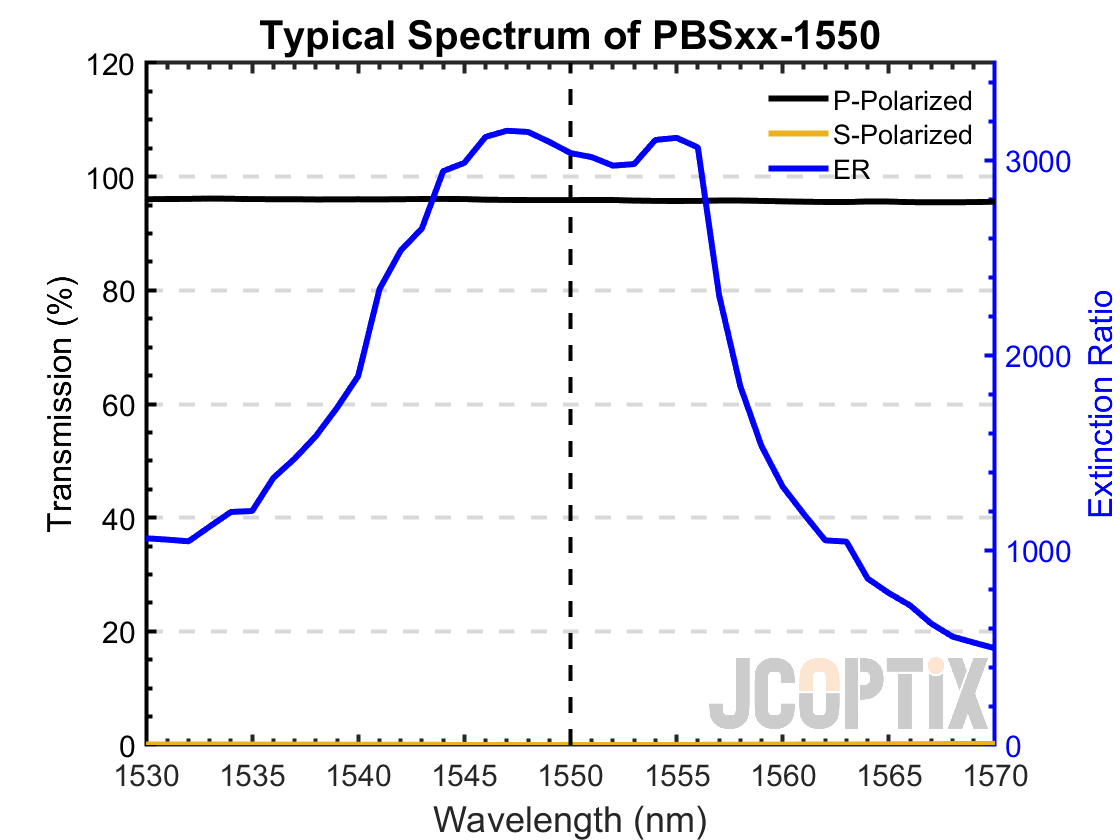

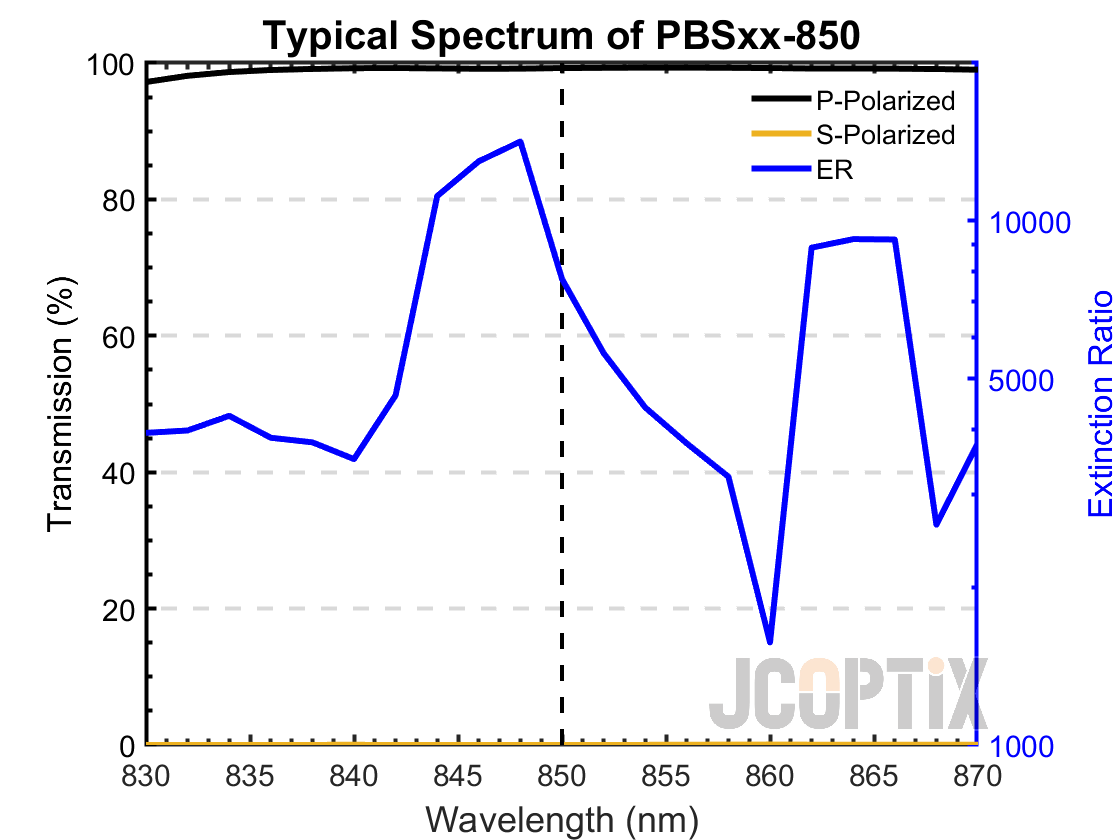

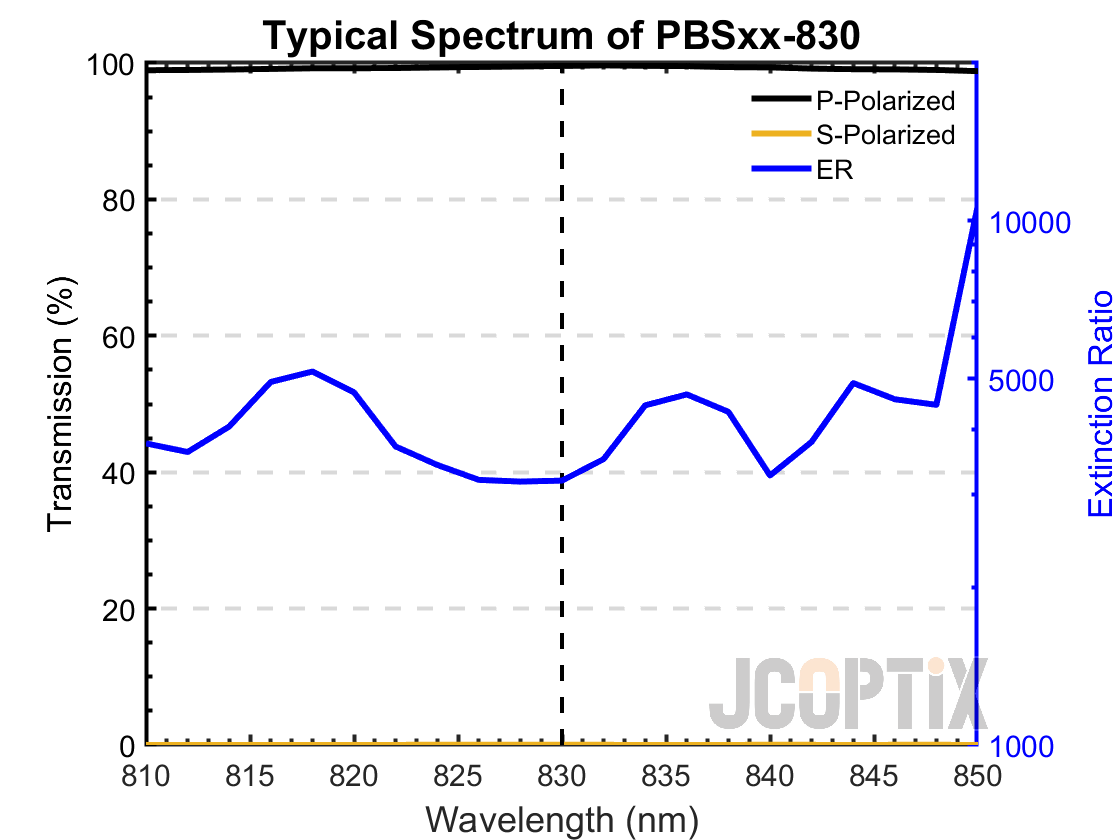

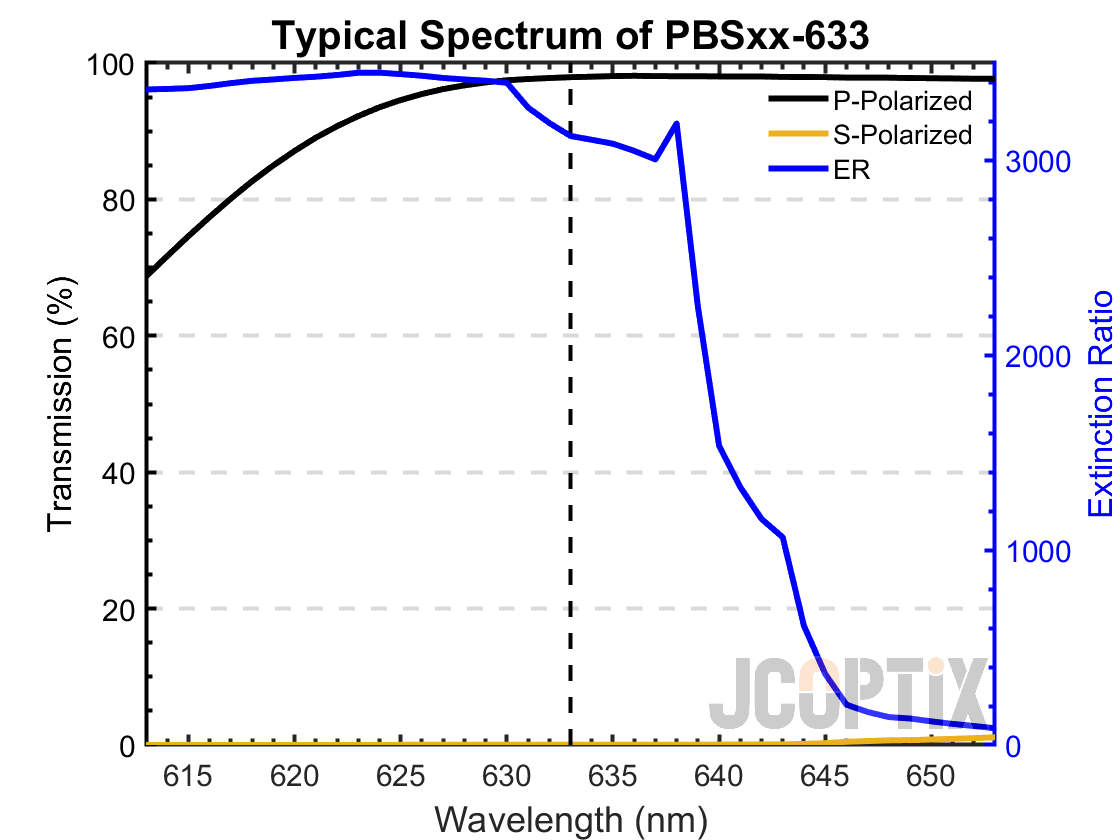

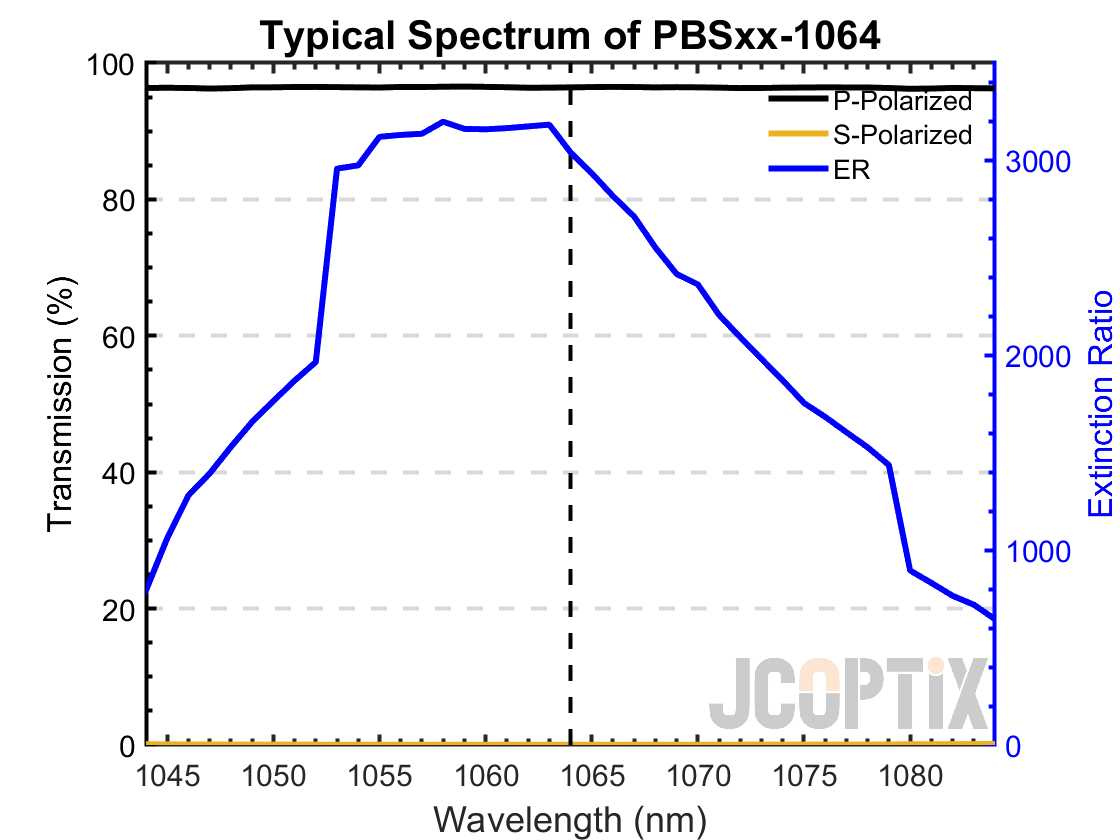

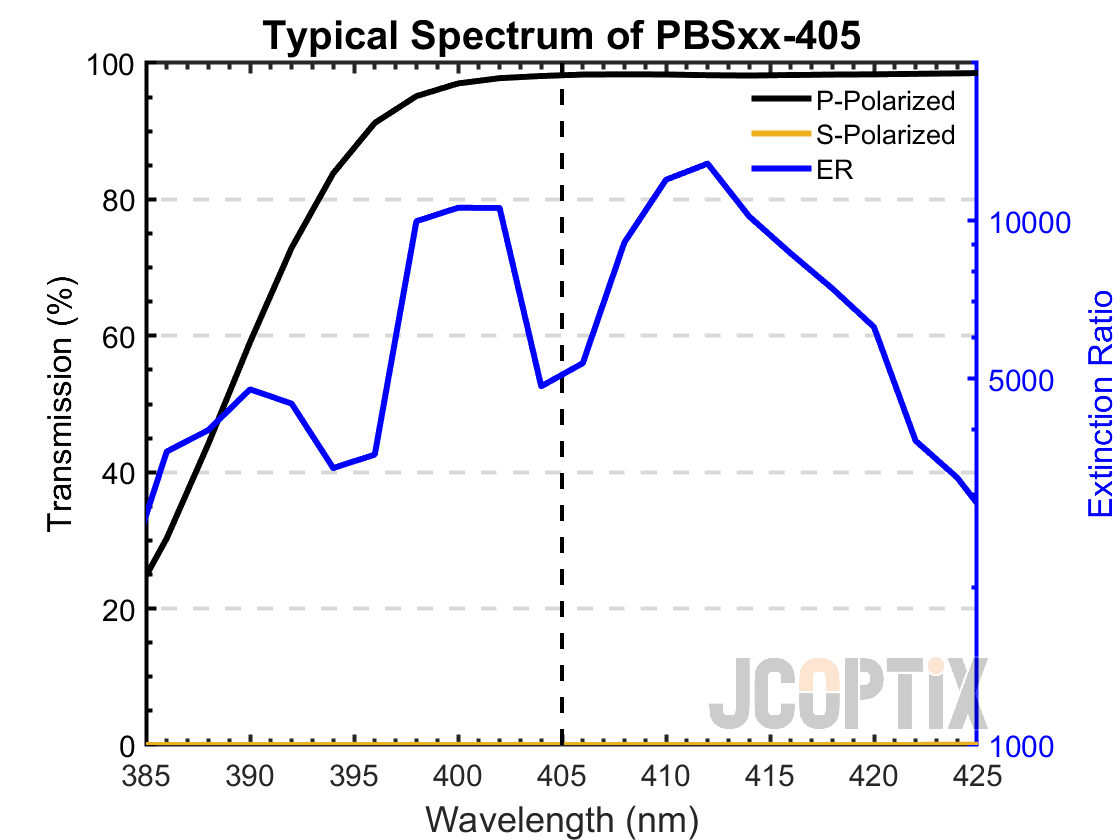

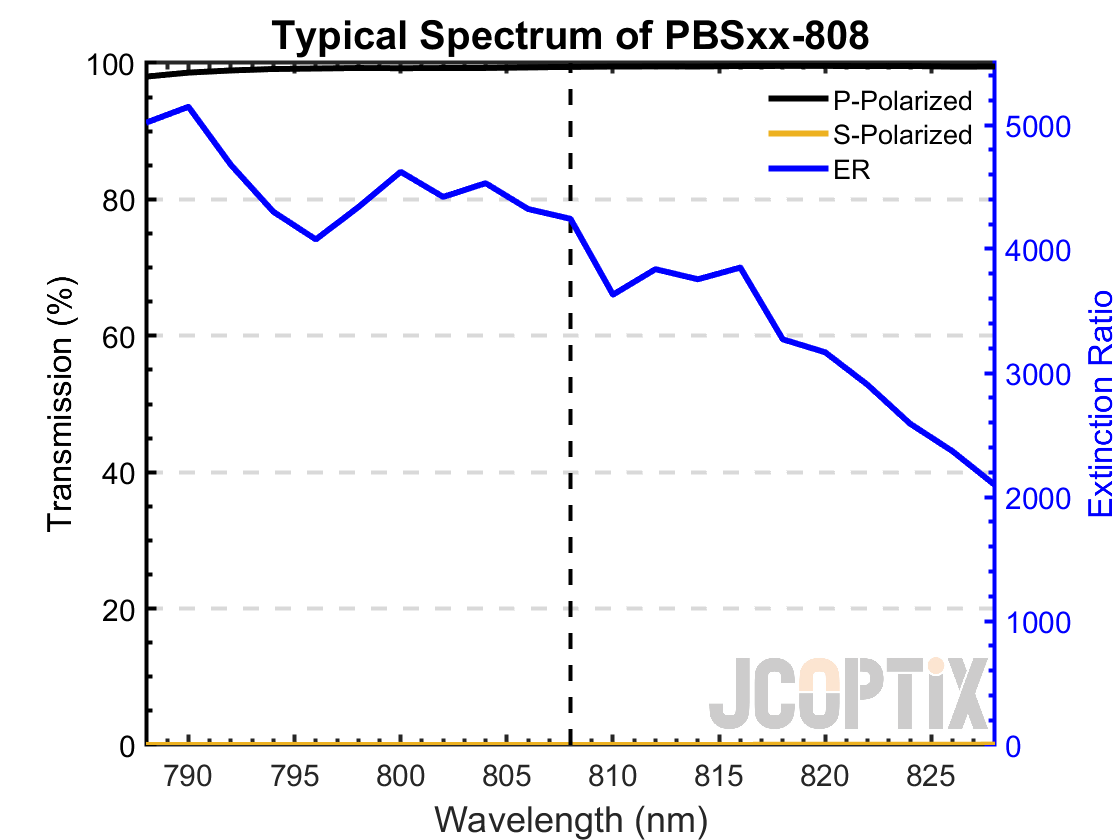

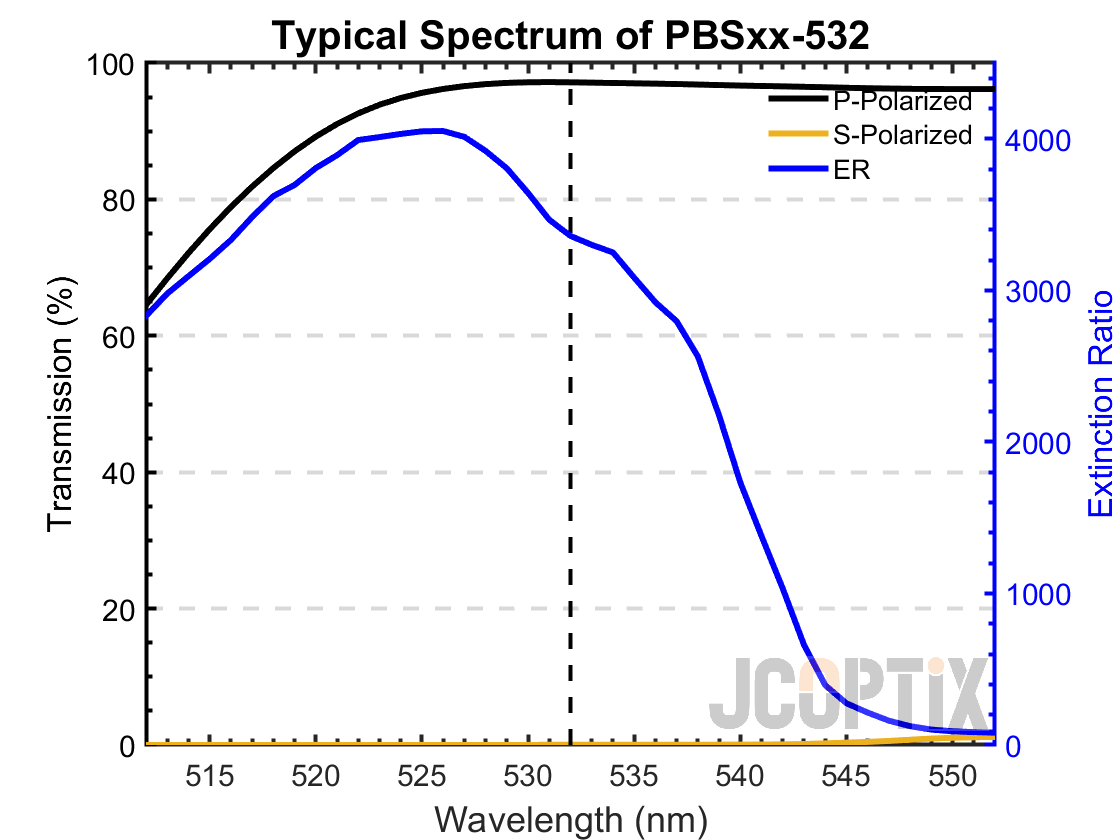

晶萃光學JCOPTIX提供邊長12.7 mm的激光線偏振分束立方，覆蓋多個波長（405 nm，532 nm，633 nm，780 nm，808 nm，830 nm，850 nm，1030 nm，1064 nm 和1550 nm）。如需其他特定波長、尺寸，請聯系技術支持。

• 高消光比，大于3,000:1
• p偏振光透過率大于95%
• 邊長25.4 mm的未安裝版本

晶萃光學JCOPTIX提供的激光線偏振分束立方體，由一對紫外熔融石英直角棱鏡膠合而成，在一個直角棱鏡的斜面上鍍有針對工作波長設計的分光膜。有分光膜的棱鏡上有一個清晰可見的點作為標記，入射光應通過具有分光膜的斜面進入棱鏡，以使經過光學膠合劑的功率降至最低。

晶萃光學JCOPTIX提供邊長25.4 mm的激光線偏振分束立方，覆蓋多個波長（405 nm，532 nm，633 nm，780 nm，808 nm，830 nm，850 nm，1030 nm，1064 nm 和1550 nm）。如需其他特定波長、尺寸，請聯系技術支持。

• 高消光比，大于3,000:1
• p偏振光透過率大于95%
• 已安裝版本

晶萃光學JCOPTIX提供預安裝在30 mm同軸立方體安裝座內的激光線偏振分束立方，覆蓋多個波長（405 nm，532 nm，633 nm，780 nm，808 nm，830 nm，850 nm，1030 nm，1064 nm 和1550 nm）。如需其他特定波長、尺寸，請聯系技術支持。

• 外形尺寸：41 mm × 41 mm × 41 mm
• 適配25.4 mm 分束立方體和25 mm直角棱鏡
• 側面帶4個SM1螺紋孔，底座帶M4螺紋孔

晶萃光學JCOPTIX提供的30 mm同軸立方體MCC3-C可用于安裝邊長 25.4或 25 mm 的立方體光學元件，如分束立方、直角棱鏡、直角棱鏡反射鏡等，可兼容30 mm同軸系統和自由空間光路。如需安裝5 mm、10 mm、12.7 mm或20 mm分束立方體可通過我們的MCC3-CA系列分束立方體轉接件進行安裝。光學元件或者轉接件通過同軸立方體內部的三角壓板上的三個1.5 mm HEX內六角螺釘壓緊固定，安裝時必須平整對準底座的三個角，注意不要擰得過緊以免損傷光學件。三角壓板內側也設置有膠墊可保護光學元件。立方體的四個側面中心均設置有SM1螺紋孔和美制4-40螺孔，用于連接SM1螺紋組件和同軸系統接桿，底部設置有M4螺紋孔用于連接接桿。

• 與30 mm同軸立方體MCC3-C配合安裝
• 用于5 mm、10 mm、12.7 mm和20 mm分束立方體
• 通過轉接件安裝使光學元件位于同軸系統中心

晶萃光學JCOPTIX提供的分束立方體轉接件用于與30 mm同軸立方配合安裝于同軸系統中，轉接件上都有一個入射面通光孔徑，通光區域大于面積的80%。轉接件由上下兩個可分離的組件組成，轉接件上設置了不同大小尺寸的凹槽用于適配不同尺寸的立方體，光學元件與上下兩個組件凹槽面對齊后組合成25.4 mm的立方體，然后固定于30 mm同軸立方體MCC3-C中。

• 適用于夾持棱鏡、立方體等光學元件
• ±4°的俯仰和傾斜調節，調節精度0.38°/轉
• 安裝平板可以自行拆裝，實現左、右手結構互換安裝
• 附送MMA-CA1可調小壓臂（可單獨購買），夾持最大高度26 mm光學元件（可拓展高度）

晶萃光學JCOPTIX提供二維棱鏡調整架適用于夾持棱鏡、立方體等光學元件。調整架包括L型調整支架和安裝平板。L型調整支架上設置有兩個M6 × 0.25螺紋副，可實現±4 °俯仰和偏擺調節，調節精度為0.38°/轉；并附送二顆M4 × 10圓柱頭螺釘。

安裝平板可以拆下，固定到任一安裝臂上，實現左手或右手結構的互換。（觀察者正對調整架，豎直的安裝臂相對于入射光處于左側時，稱為左手結構；反之稱為右手結構。）

安裝平板上設置有六個M4螺紋貫穿孔用于安裝可調壓臂。光學元件通過壓臂末端M4尼龍頭緊定螺釘（兼容2 mm六角扳手）固定，適用最大高度為26 mm的光學元件?？烧{(diào)壓臂自帶MMA-EP1壓臂延長接桿。如需安裝更高光學元件，可搭配MMA-EP1（增高33 mm）或MMA-EP2（增高58 mm）壓臂延長接桿。

• ±3°或±4°的俯仰和傾斜調節
• 適用于夾持棱鏡、立方體等光學元件
• 通過可調壓臂夾持光學元件（壓臂高度可拓展）
• 安裝平臺尺寸50 mm ×?50 mm和75 mm × 75 mm可選

晶萃光學JCOPTIX提供的二維平臺調整架適用于夾持棱鏡、立方體等光學元件。平臺板可以水平或垂直方向安裝，其中MMB-1調整架帶有50 mm正方形安裝平臺板且附送可調壓臂，可夾持最大高度26 mm的光學元件。MMB-2調整架帶有75 mm正方形安裝平臺板且附送可調壓臂，可夾持最大高度88 mm的光學元件。

MMB-1調整架上設置有兩個M6 × 0.25螺紋副，可實現±4 °俯仰和偏擺調節，調節精度為0.38°/轉。安裝平臺板上有5個M4螺紋貫穿孔，可用于安裝可調壓臂，光學元件通過壓臂末端M4尼龍頭緊定螺釘（兼容2 mm六角扳手）固定。 MMB-2調整架上設置有兩個M6 × 0.25螺紋副，可實現±3 °俯仰和偏擺調節，調節精度為0.25°/轉，安裝平臺板上分布有M4和M6螺紋貫穿孔，光學元件通過可調壓臂上的彈性手?jǐn)Q螺絲固定。兩款調整架固定后板中心上均設置了一個帶十字刻線的M4螺孔，螺孔位置和正方形平臺板中心重合，可配合12.7mm的接桿水平安裝調整架。

正方形安裝平臺板上有5個M4螺紋貫穿孔，用于安裝可調壓臂。光學元件通過壓臂末端M4尼龍頭緊定螺釘（兼容2 mm六角扳手）固定，適用最大高度為26 mm的光學元件?？烧{(diào)壓臂自帶MMA-EP1壓臂延長接桿。如需安裝更高光學元件，可搭配MMA-EP1（增高33 mm）或MMA-EP2（增高58 mm）壓臂延長接桿。
