• 中心標準SM1 (1.035"-40)螺紋孔
• 底部M4螺紋孔
• 厚度9 mm

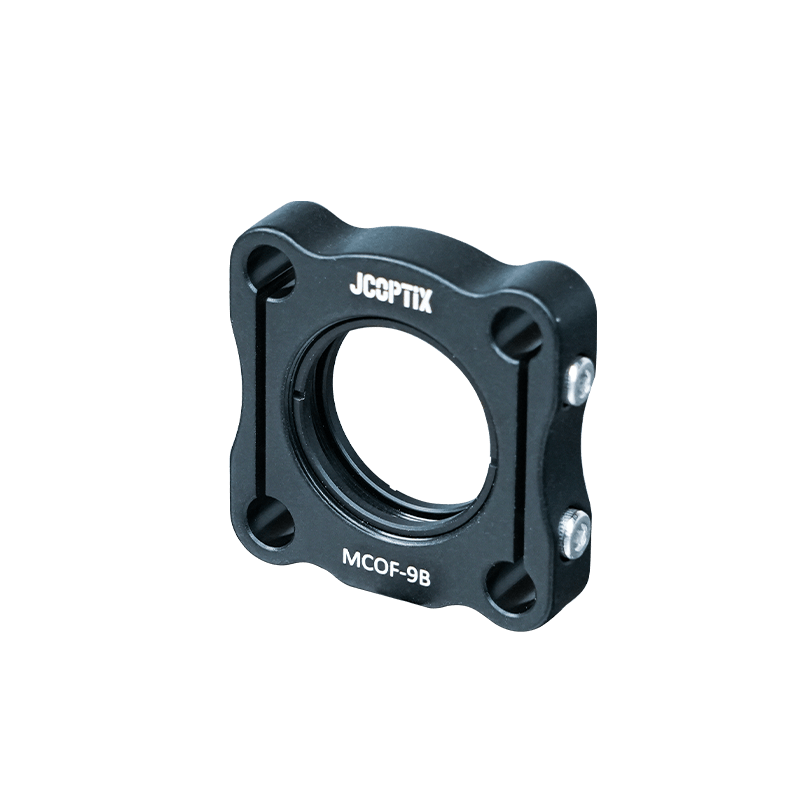

晶萃光學JCOPTIX提供的30 mm撓性同軸安裝板中心設置標準SM1 (1.035"-40)螺紋孔，出廠附帶2個外螺紋卡環，適配 ?25.4 mm光學元件和SM1透鏡套筒，底部設有M4螺紋孔，可安裝12.7 mm接桿及轉接件。撓性鎖緊可增加安裝板與 ?6 mm同軸接桿接觸面積，同軸安裝板通過撓性鎖緊方式兼容30 mm同軸系統，沿同軸接桿自由滑動到所需位置，使用同軸孔側面M3鎖緊螺釘進行撓性鎖緊。

• 正交撓性臂設計
• 頂部M6螺紋孔，底部M4螺紋孔
• 中心標準SM1(1.035"-40)螺紋孔，側面M2.5螺紋孔

晶萃光學JCOPTIX提供的30 mm雙撓性同軸安裝板適用于?25.4 mm光學元件和SM1透鏡套筒及轉接件，附帶2個 SM1外螺紋卡環。同軸安裝板采用創新式正交撓性臂設計，自帶撓性鎖緊，稍微彎曲可以有效補償同軸系統中常見的公差疊加效應，避免安裝板對接桿作用力過大。安裝板頂部和底部分別帶有一個M4螺紋孔和一個M6螺紋孔，側面設有M2.5安裝孔，沿同軸系統接桿自由滑動到達所需位置后，可通過側面M2.5鎖緊螺釘撓性鎖緊。

• 撓性鎖緊設計
• 便捷移除整段同軸系統
• 中心標準SM1(1.035"-40)螺紋孔，底部M4螺紋孔

晶萃光學JCOPTIX提供的30 mm可移除撓性同軸安裝板，用于搭建可整段移除的同軸系統。安裝板采用撓性鎖緊設計，側面設有M2.5螺釘，沿同軸系統接桿自由滑動安裝到所需位置后，可初步固定安裝板的安裝位置，利用側邊鎖緊螺釘撓性鎖緊。底部設置有M4的螺紋孔可用于安裝 12.7 mm接桿，利用此安裝板安裝的同軸系統，局部移除后不會對同軸系統中的其他組件造成影響。
