平凹柱面透鏡，材料：N-BK7，增透膜T3：650-1100 nm
- 透鏡材質：N-BK7
- 設計波長/工作波長：587.6 nm / 650-1100 nm
- 可用于光束整形、光學成像等
- 產品介紹
- 曲線
產品說明
晶萃光學JCOPTIX提供的平凹柱面透鏡是一種非球面透鏡，在一維方向?qū)馐M行整形可改變光斑尺寸。透鏡結構采用平面加凹柱面設計，焦距為負，當光束發散時，將凹面朝向光源可有效降低球差和色差。N-BK7是常見的光學透鏡材料，一致性好、均勻性高，多用于可見光和近紅外應用領域，晶萃提供的平凹N-BK7系列柱面透鏡均采用N-BK7材質制成，可適配高功率激光器、適用于衛星技術和天文光學設備等。
晶萃光學JCOPTIX提供不同材質的光學透鏡，如N-BK7、紫外熔融石英。不同材質透鏡均可不鍍增透膜（工作波段寬、損傷閾值大）或選鍍增透膜，晶萃光學目前針對N-BK7材質透鏡提供三個波段增透膜層可選：350-700 nm、650-1100 nm、1050-1700 nm。針對不同應用場景和需求晶萃光學提供定制服務，可定制項包括透鏡尺寸、材料、焦距、鍍膜等，如有其他需求，請聯系技術支持。
通用參數
光學元件材料 N-BK7 | 鍍膜 T3增透膜 |
工作波長 650-1100 nm | 增透膜 Ravg< 0.5% @ 650-1100 nm |
通光孔徑 >90% of Surface Dimensions | 表面光潔度（劃痕/麻點） 60/40 |
平面平整度（@633 nm） λ/2 | 曲面PV值 λ/4 |
曲面光圈數 3 | 偏心度 < 3 arcmin |
損傷閾值 0.2 J/cm2 ，1030 nm，230 fs，10 Hz |

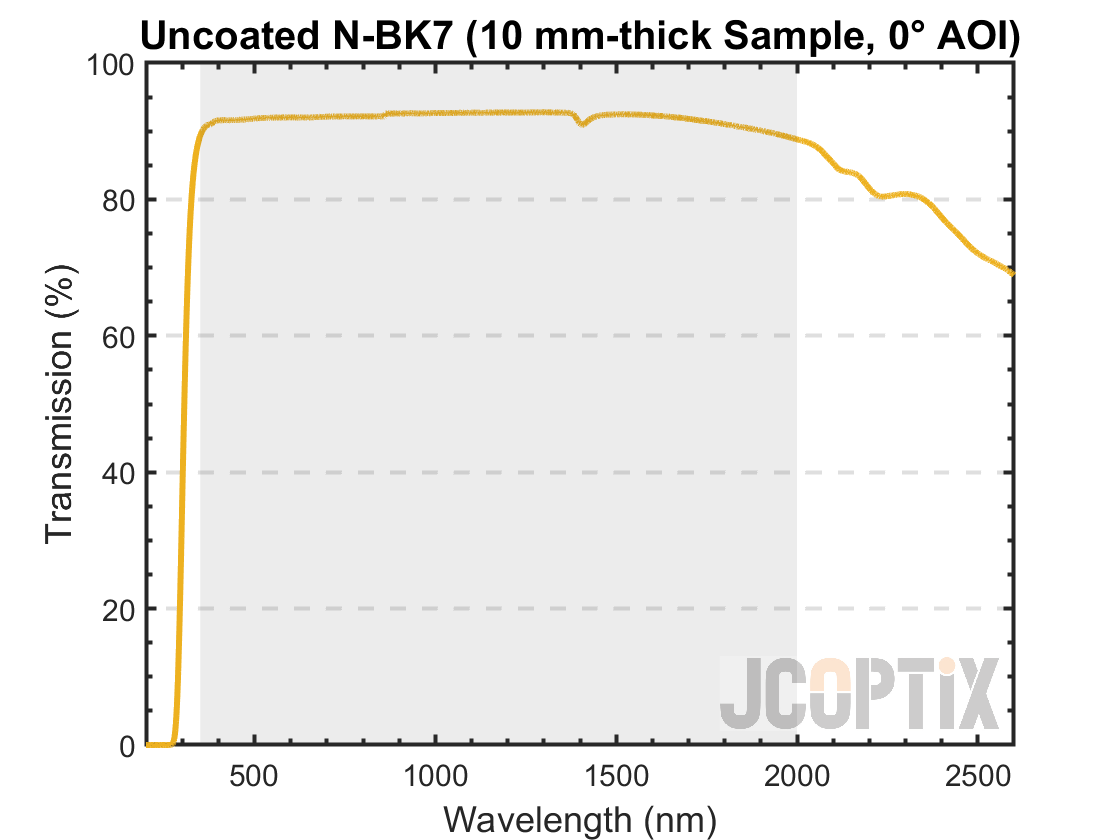

Uncoated N-BK7 Transmission

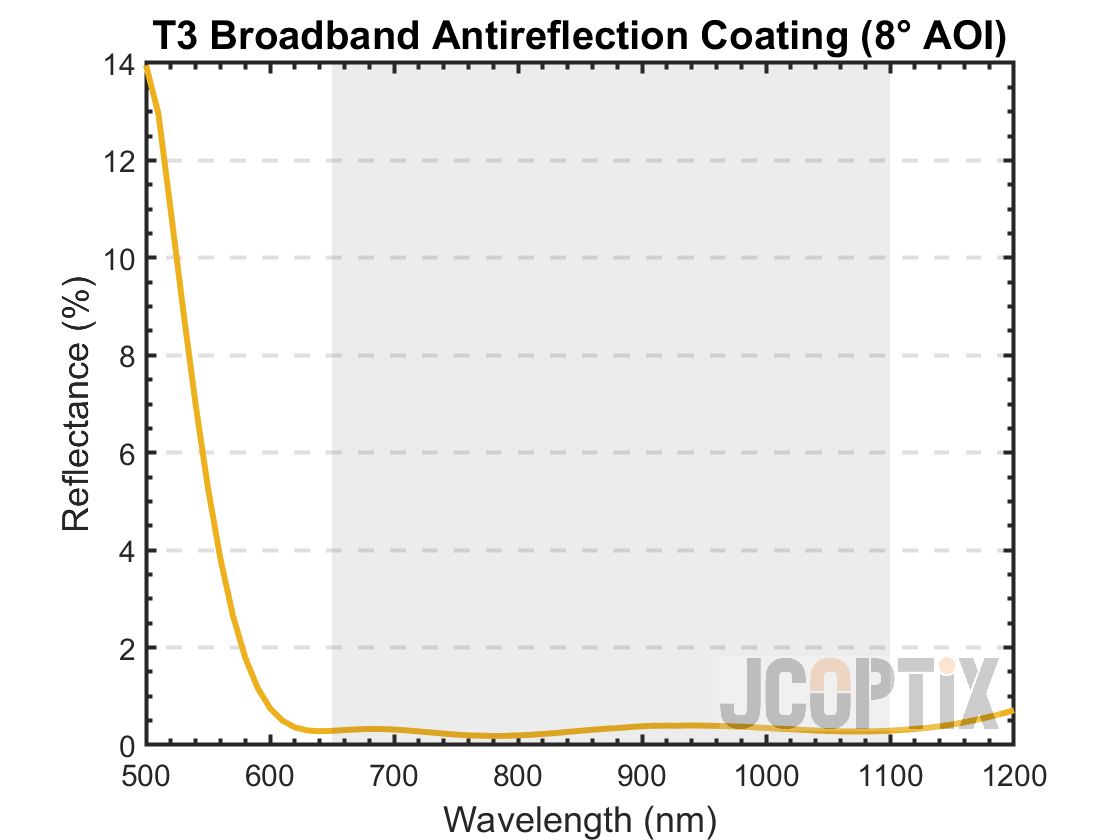

T3 Broadband AR Coating
平凹柱面透鏡，材料：N-BK7，增透膜T3：650-1100 nm
| 產品型號 | 3D預覽 | 工作波長 | 焦距 | 長度（L） | 寬度（H） | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|---|
| 650-1100 nm | -3.91 mm | 6.0 mm | 4.0 mm | ￥408.00 | 4周 | |||||
| 650-1100 nm | -4.01 mm | 8.0 mm | 4.0 mm | ￥488.00 | 4周 | |||||
| 650-1100 nm | -5.79 mm | 6.0 mm | 4.0 mm | ￥438.00 | 4周 | |||||
| 650-1100 nm | -6.35 mm | 8.0 mm | 6.0 mm | ￥468.00 | 4周 | |||||
| 650-1100 nm | -6.35 mm | 12.0 mm | 6.0 mm | ￥558.00 | 4周 | |||||
| 650-1100 nm | -7.7 mm | 14.0 mm | 7.0 mm | ￥458.00 | 4周 | |||||
| 650-1100 nm | -9.69 mm | 12.0 mm | 10.0 mm | ￥468.00 | 4周 | |||||
| 650-1100 nm | -9.69 mm | 20.0 mm | 10.0 mm | ￥648.00 | 4周 | |||||
| 650-1100 nm | -12.69 mm | 12.0 mm | 10.0 mm | ￥478.00 | 4周 | |||||
| 650-1100 nm | -13.7 mm | 15.0 mm | 13.0 mm | ￥538.00 | 4周 | |||||
| 650-1100 nm | -15.0 mm | 12.0 mm | 10.0 mm | ￥488.00 | 4周 | |||||
| 650-1100 nm | -19.0 mm | 21.0 mm | 19.0 mm | ￥658.00 | 4周 | |||||
| 650-1100 nm | -20.01 mm | 17.0 mm | 15.0 mm | ￥578.00 | 4周 | |||||
| 650-1100 nm | -20.01 mm | 30.0 mm | 15.0 mm | ￥688.00 | 4周 | |||||
| 650-1100 nm | -22.19 mm | 15.0 mm | 12.5 mm | ￥538.00 | 4周 | |||||
| 650-1100 nm | -24.88 mm | 12.0 mm | 10.0 mm | ￥488.00 | 4周 | |||||
| 650-1100 nm | -25.39 mm | 18.0 mm | 16.0 mm | ￥598.00 | 4周 | |||||
| 650-1100 nm | -29.99 mm | 22.0 mm | 20.0 mm | ￥668.00 | 4周 | |||||
| 650-1100 nm | -29.99 mm | 40.0 mm | 20.0 mm | ￥828.00 | 4周 | |||||
| 650-1100 nm | -40.0 mm | 12.0 mm | 10.0 mm | ￥488.00 | 當天 | |||||
| 650-1100 nm | -50.0 mm | 22.0 mm | 20.0 mm | ￥668.00 | 當天 | |||||
| 650-1100 nm | -50.0 mm | 32.0 mm | 30.0 mm | ￥848.00 | 4周 | |||||
| 650-1100 nm | -50.99 mm | 53.0 mm | 50.8 mm | ￥1,308.00 | 4周 | |||||
| 650-1100 nm | -69.99 mm | 32.0 mm | 30.0 mm | ￥858.00 | 當天 | |||||
| 650-1100 nm | -75.0 mm | 53.0 mm | 50.8 mm | ￥1,308.00 | 當天 | |||||
| 650-1100 nm | -79.99 mm | 22.0 mm | 20.0 mm | ￥668.00 | 當天 | |||||
| 650-1100 nm | -100.0 mm | 32.0 mm | 30.0 mm | ￥848.00 | 4周 | |||||
| 650-1100 nm | -150.0 mm | 32.0 mm | 30.0 mm | ￥888.00 | 當天 | |||||
| 650-1100 nm | -200.0 mm | 32.0 mm | 30.0 mm | ￥888.00 | 當天 | |||||
| 650-1100 nm | -250.0 mm | 32.0 mm | 30.0 mm | ￥888.00 | 4周 | |||||
| 650-1100 nm | -400.0 mm | 32.0 mm | 30.0 mm | ￥888.00 | 4周 | |||||
| 650-1100 nm | -1000.0 mm | 32.0 mm | 30.0 mm | ￥888.00 | 4周 |
