45°安裝轉接座
- 用于相對工作表面45°角安裝光學調整架
- 頂部45°安裝面M4螺紋孔
- 底部M6螺紋孔
- 產品介紹
產品說明
晶萃光學JCOPTIX提供的45°安裝轉接座，可將光學調整架以相對光學平臺、面包板等工作表面以45°角穩固安裝。目前提供兩款45°安裝轉接座，分別適配MMM-1、MMM-2等光學調整架和?25.4 mm不銹鋼光學調整架。
通用參數
安裝角度 45° | 頂部螺紋規格 M4 |
底部螺紋規格 M6 |

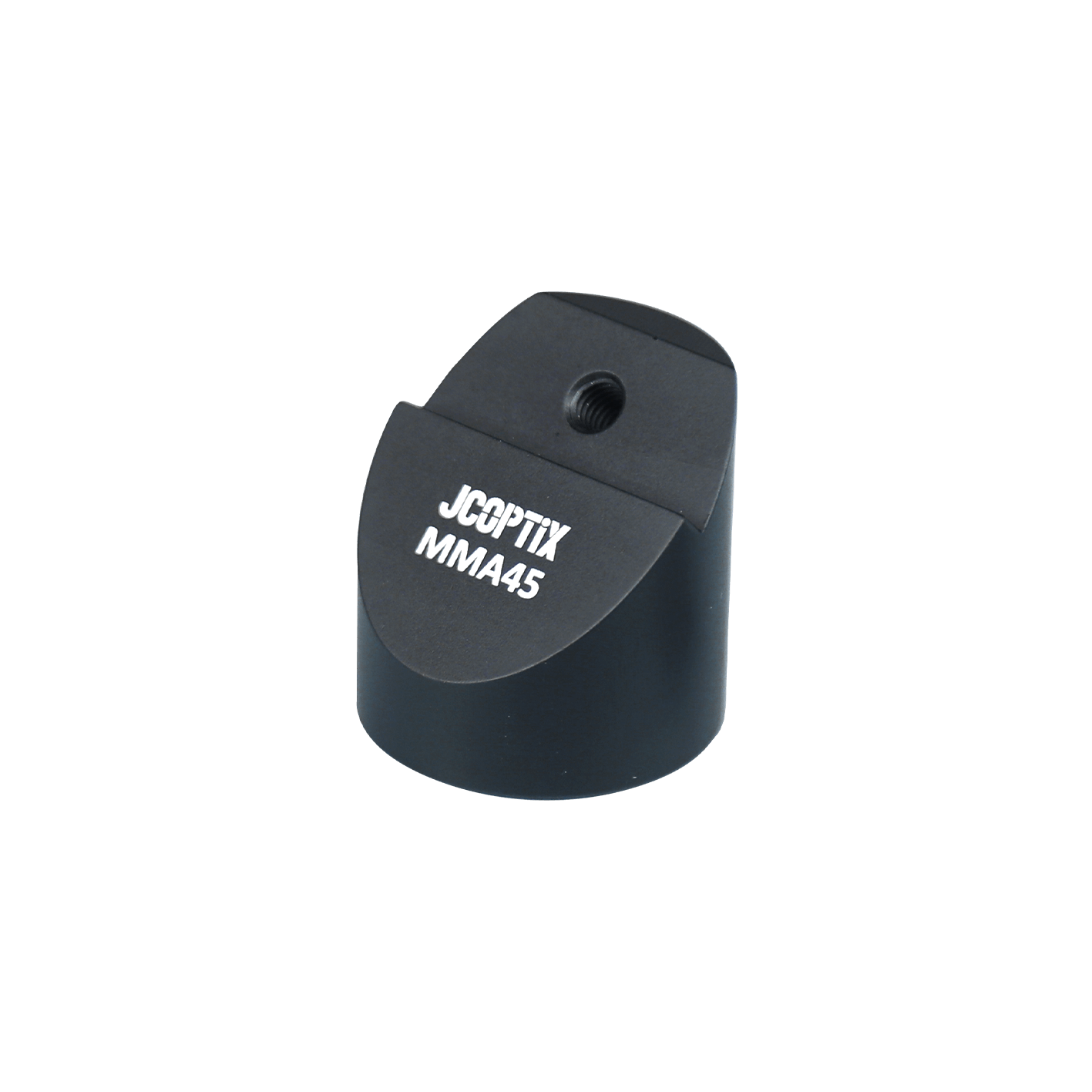

45°安裝轉接座，適配MMM-1、MMM-2等光學調整架
- 材質：6061-T6
- 適配MMM-1、MMM-2等光學調整架
- 頂部M4螺紋孔，底部M6螺紋孔
- 附送M6 × 10內六角圓柱頭螺釘和M4 × 10內六角圓柱頭螺釘
晶萃光學JCOPTIX提供的45°安裝轉接座，可將光學調整架以相對 光學平臺、 面包板等工作表面以45°角穩固安裝。45°安裝轉接座上的頂部45°安裝面有M4螺紋孔，可安裝MMM-1、MMM-2等光學調整架；底面M6螺紋孔，可根據需求，安裝在 25 mm接桿或 接桿支架安裝座上。當MMM-1安裝在45°安裝轉接座上時，45°安裝轉接座底面到安裝在MMM-1光學調整架鏡片中心的光束高度是50.8 mm；MMM-2安裝在45°安裝轉接座上時，45°安裝轉接座底面到安裝在MMM-2光學調整架鏡片中心的光束高度是63.5 mm。
| 產品型號 | 3D預覽 | 主體材質 | 表面處理 | 外形尺寸 | 適用產品 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|---|
| 6061-T6 | 黑色陽極氧化 | ?25.0 mm × 25.4 mm | MMM-1和MMM-2等光學調整架 | ￥149.00 | 當天 |

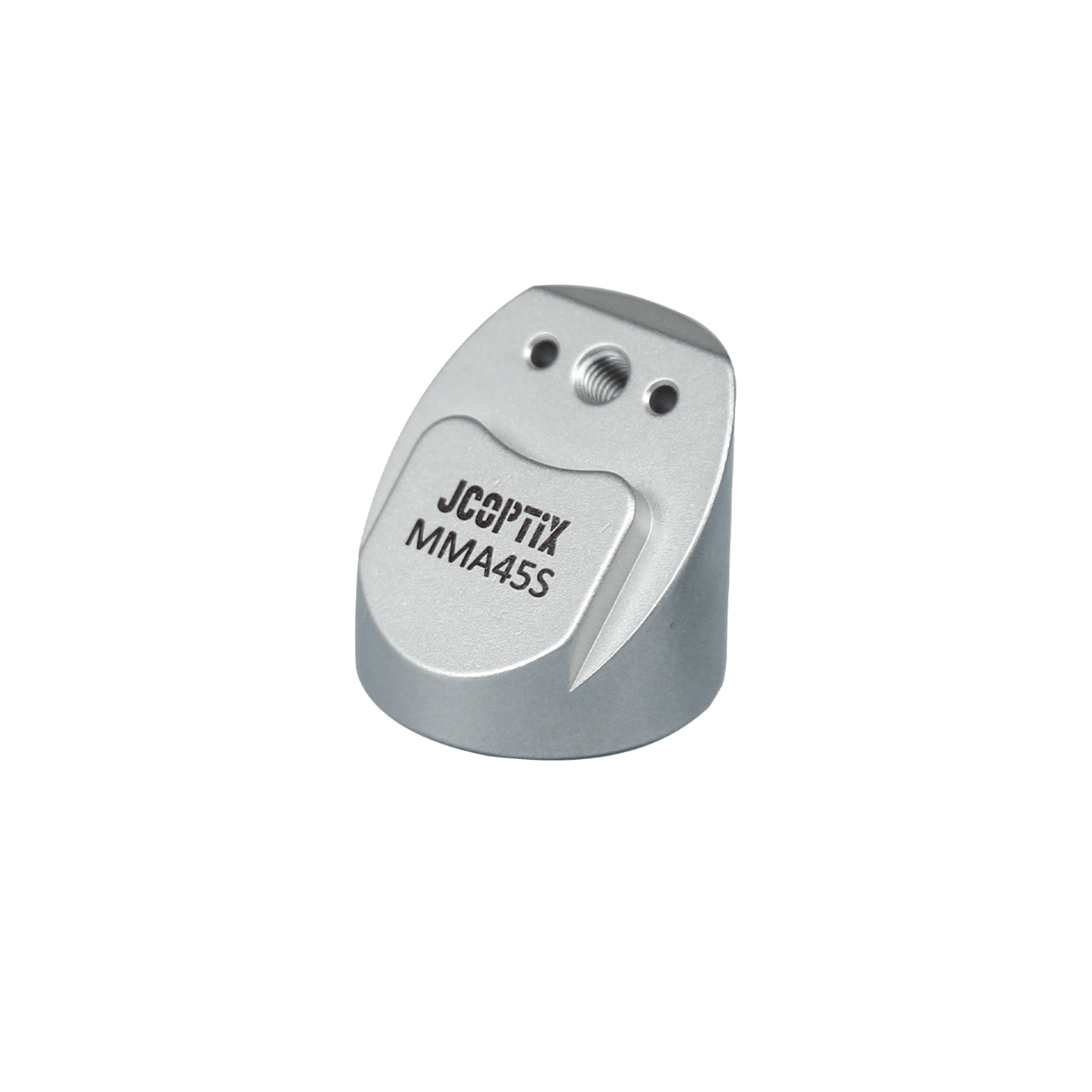

45°安裝轉接座，適配?25.4 mm不銹鋼光學調整架
- 材質：316L不銹鋼
- 適配?25.4 mm不銹鋼光學調整架
- 頂部M4螺紋孔，底部M6螺紋孔
- 附送M6 × 10內六角圓柱頭螺釘和M4 × 10內六角圓柱頭螺釘
晶萃光學JCOPTIX提供的45°安裝轉接座，可將不銹鋼光學調整架以相對 光學平臺、 面包板等工作表面以45°角穩固安裝。 45°安裝轉接座上的頂部45°安裝面有M4螺紋孔，可安裝?25.4 mm不銹鋼光學調整架；底面M6螺紋孔，可根據需求，安裝在 25 mm接桿或 接桿支架安裝座上。底部包含2個?2 mm定位銷孔，用于精密定位安裝。當?25.4 mm不銹鋼光學調整架安裝在45°安裝轉接座上時，45°安裝轉接座底面到安裝在?25.4 mm不銹鋼光學調整架鏡片中心的光束高度是50 mm。
| 產品型號 | 3D預覽 | 主體材質 | 表面處理 | 外形尺寸 | 適用產品 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|---|
| 316L不銹鋼 | 精細噴砂鍍膜 | ?25.0 mm × 22.9 mm | ?25.4 mm不銹鋼光學調整架 | ￥292.00 | 當天 |
