固定倍率擴束鏡
- 伽利略型擴束設計
- 放大倍率2X，5X，10X，15X
- 最大輸出光斑直徑≤16 mm
- 產品介紹
- 曲線
產品說明
擴束鏡在激光系統開發中可用于校準激光系統輸出端的激光束直徑，使之與輸入端所需直徑相匹配，同時可以減小激光束的發散角；在某些應用中也可通過擴大激光光束尺寸獲得更小的聚焦光斑。
伽利略擴束系統，由負透鏡和正透鏡組成，由于其無焦的系統設計多被應用在高功率激光擴束領域，改善高能激光匯聚造成較大的波前誤差的問題；此外伽利略擴束系統還可用于最小化由擴束鏡引起的球面像差；伽利略擴束透鏡間的距離相比開普勒型更短，更利于緊湊的光學系統搭建。
通用參數
機械材質 6061-T6 | 光學元件材質 JGS1 |
表面光潔度（劃痕/麻點） 40/20 | 輸出光斑直徑 ≤ 16 mm |
光斑穩定性 < 1 mrad |

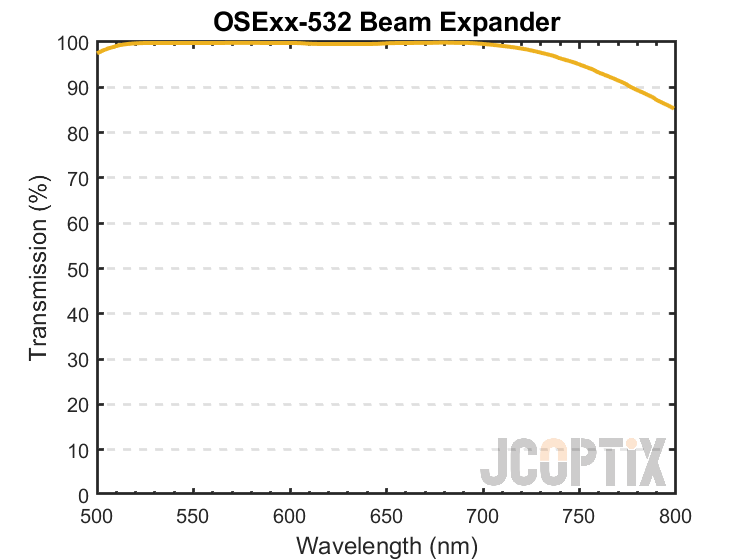

OSExx-532 Beam Expander

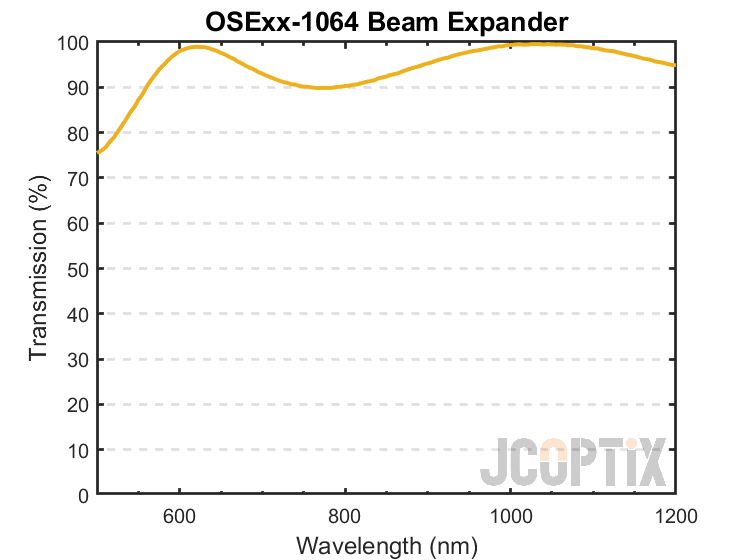

OSExx-1064 Beam Expander
固定倍率擴束鏡
- 放大倍率2X，5X，10X，15X
- 設計波長：532 nm、1064 nm
- 可調套筒設計，調節透鏡可以使光束走離效應降低
- 大孔徑作輸入端時，可用作縮束器
- 自帶螺紋，易于集成至光學系統內
晶萃光學JCOPTIX提供多種放大倍率(2X、5X、10X、15X)的擴束鏡產品；擴束鏡設計波長包括：532 nm，1064 nm。其中，532 nm擴束鏡的放大倍率有2X、5X、10X、15X，1064 nm擴束鏡的放大倍率有2X、5X、10X。擴束鏡采用固定放大倍率可調套筒的設計，通過微調透鏡相對位置，改善出射光束準直性。擴束鏡提供M22*0.75和M30*1的螺紋接口，方便客戶進一步轉接。
| 產品型號 | 3D預覽 | 光學元件材質 | 工作波長 | 擴大倍率 | 最大入射光斑直徑 | 最大輸出光斑直徑 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 紫外熔融石英 | 532 nm | 2X | 4 mm | 8 mm | ￥2,499.00 | 當天 | |||||
| 紫外熔融石英 | 532 nm | 5X | 3 mm | 15 mm | ￥2,499.00 | 當天 | |||||
| 紫外熔融石英 | 532 nm | 10X | 1 mm | 10 mm | ￥3,099.00 | 當天 | |||||
| 紫外熔融石英 | 532 nm | 15X | 1 mm | 15 mm | ￥3,699.00 | 3周 | |||||
| 紫外熔融石英 | 1064 nm | 2X | 8 mm | 16 mm | ￥2,099.00 | 當天 | |||||
| 紫外熔融石英 | 1064 nm | 5X | 3 mm | 15 mm | ￥2,299.00 | 當天 | |||||
| 紫外熔融石英 | 1064 nm | 10X | 1 mm | 10 mm | ￥2,699.00 | 當天 |
