中遠距離光纖準直器
- FC/APC、FC/PC、SMA 接頭可選
- 工作波長：405-1550 nm
- 雙透鏡、空氣隙設計，消像差性能
- 無磁不銹鋼外殼
- 產品介紹
產品說明
晶萃光學JCOPTIX中遠距離光纖準直器采用無磁不銹鋼外殼，提供FC/APC、FC/PC、SMA三種規格光纖接頭。中遠距離準直器系列可將光纖出射光進行準直整型并且在設計波長處可提供衍射極限性能。中遠距離準直鏡設計時進行了消像差處理，選用空氣間隔的雙透鏡結構，準直效果極佳。雙透鏡的有效焦距與波長有關，因此，此系列準直鏡頭在設計波長下使用性能最佳。準直透鏡與空氣接觸面均鍍有寬譜增透膜，根據設計波長不同，增透膜分為：400 - 700 nm、650 – 1050 nm、1050 – 1650 nm三種，保證內部回射最低。
除標準中遠距離準直器外，晶萃光學JCOPTIX還提供標準中短距離光纖準直器以及特殊準直器定制服務，包括設計波長、輸出光斑直徑、光纖接頭、準直器尺寸等指標。
通用參數
透鏡材質 N-SF6HT | 工作波長 405-1550 nm |
輸出光斑直徑 5-8.5 mm | 外殼直徑 24.0 mm |
偏轉角 < 0.8° | 增透膜反射率 Ravg< 0.5% |
外殼材質 無磁不銹鋼 | 外殼螺紋 無 |
中遠距離光纖準直器，光纖接頭：FC/PC
- 兼容寬、窄鍵 FC/PC
- 工作波長：405 nm，450 nm，520 nm，635 nm，780 nm，850 nm，980 nm，1064 nm，1310 nm，1550 nm
- 透鏡增透膜：400 - 700 nm，650 - 1050 nm，1050 - 1650 nm，Ravg< 0.5%
- 無磁不銹鋼外殼
FC/PC接頭光纖準直器(2.2 mm寬鍵)，可兼容寬、窄鍵FC/PC光纖接頭，適配晶萃光學標準FC/PC接頭的單模光纖和多模光纖，也可以兼容其他品牌標準FC/PC接頭光纖。
| 產品型號 | 3D預覽 | 工作波長 | 束腰光斑直徑 | 透鏡增透膜波段 | 光纖接頭 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|---|
| 405 nm | 5.3 mm | 400-700 nm | FC/PC | ￥1,908.00 | 5周 | |||||
| 450 nm | 5.8 mm | 400-700 nm | FC/PC | ￥1,908.00 | 當天 | |||||
| 520 nm | 6.3 mm | 400-700 nm | FC/PC | ￥1,908.00 | 當天 | |||||
| 635 nm | 7.0 mm | 400-700 nm | FC/PC | ￥1,908.00 | 5周 | |||||
| 780 nm | 7.4 mm | 650-1050 nm | FC/PC | ￥1,908.00 | 當天 | |||||
| 850 nm | 7.8 mm | 650-1050 nm | FC/PC | ￥1,908.00 | 5周 | |||||
| 980 nm | 8.5 mm | 650-1050 nm | FC/PC | ￥1,908.00 | 5周 | |||||
| 1064 nm | 7.9 mm | 1050-1650 nm | FC/PC | ￥1,908.00 | 當天 | |||||
| 1310 nm | 6.6 mm | 1050-1650 nm | FC/PC | ￥1,908.00 | 5周 | |||||
| 1550 nm | 6.9 mm | 1050-1650 nm | FC/PC | ￥1,908.00 | 當天 |

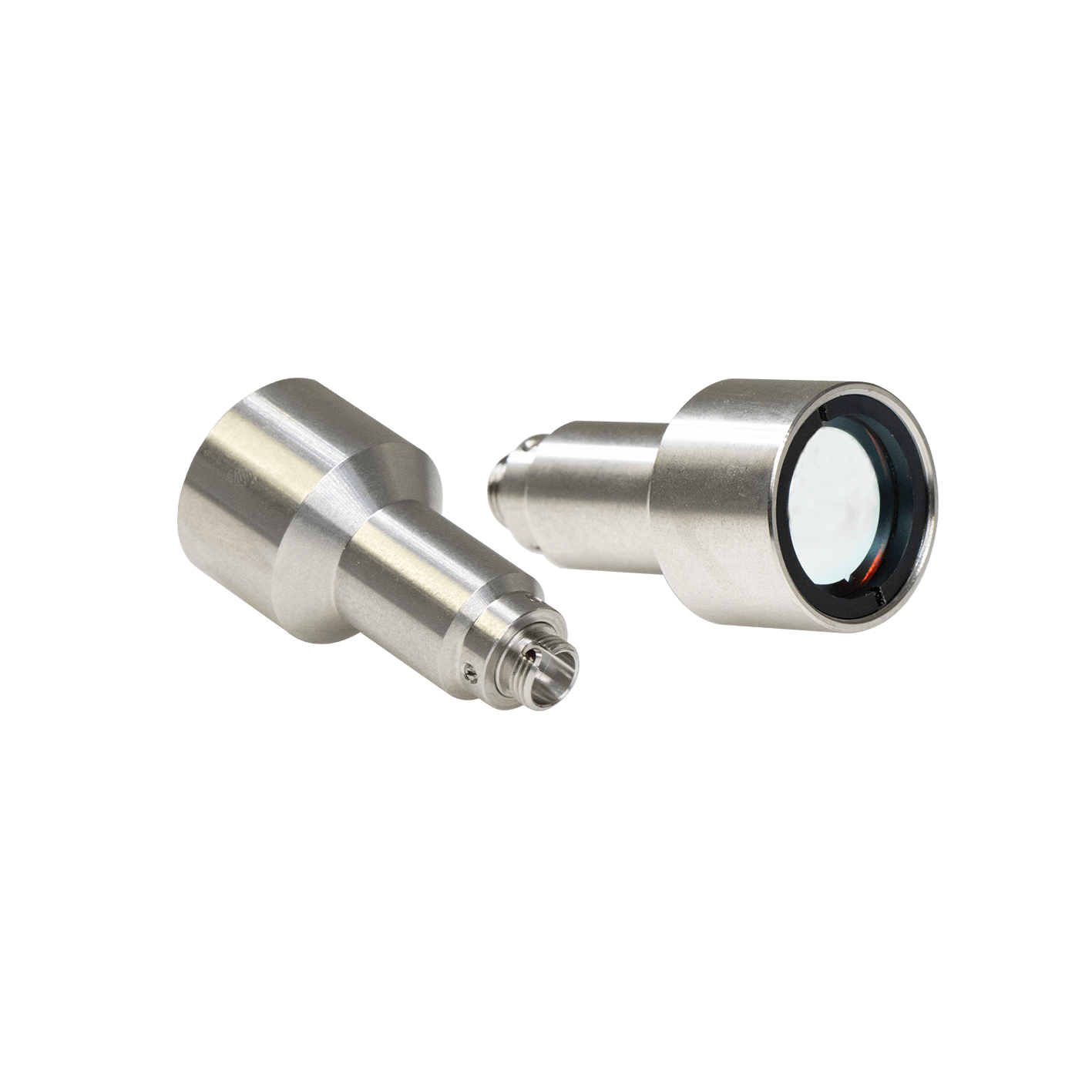

中遠距離光纖準直器，光纖接頭：FC/APC
- 兼容寬、窄鍵FC/APC
- 工作波長：405 nm，450 nm，520 nm，635 nm，780 nm，850 nm，980 nm，1064 nm，1310 nm，1550 nm
- 透鏡增透膜：400 - 700 nm，650 - 1050 nm，1050 - 1650 nm，Ravg< 0.5%
- 無磁不銹鋼外殼
- 精密對準
FC/APC光纖準直器(2.2 mm寬鍵)，可兼容寬、窄鍵FC/APC光纖接頭，適配晶萃光學標準FC/APC接頭的單模光纖和保偏單模光纖，也可以兼容其他品牌標準FC/APC接頭光纖。相比FC/PC接頭，F(xiàn)C/APC接頭設計了一個8°傾角，更適用于高回?fù)p應用場景。
| 產品型號 | 3D預覽 | 工作波長 | 束腰光斑直徑 | 透鏡增透膜波段 | 光纖接頭 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|---|
| 405 nm | 5.3 mm | 400-700 nm | FC/APC | ￥2,178.00 | 5周 | |||||
| 450 nm | 5.8 mm | 400-700 nm | FC/APC | ￥2,178.00 | 5周 | |||||
| 520 nm | 6.3 mm | 400-700 nm | FC/APC | ￥2,178.00 | 5周 | |||||
| 635 nm | 7.0 mm | 400-700 nm | FC/APC | ￥2,178.00 | 當天 | |||||
| 780 nm | 7.4 mm | 650-1050 nm | FC/APC | ￥2,178.00 | 當天 | |||||
| 850 nm | 7.8 mm | 650-1050 nm | FC/APC | ￥2,178.00 | 當天 | |||||
| 980 nm | 8.5 mm | 650-1050 nm | FC/APC | ￥2,178.00 | 5周 | |||||
| 1064 nm | 7.9 mm | 1050-1650 nm | FC/APC | ￥2,178.00 | 5周 | |||||
| 1310 nm | 6.6 mm | 1050-1650 nm | FC/APC | ￥2,178.00 | 5周 | |||||
| 1550 nm | 6.9 mm | 1050-1650 nm | FC/APC | ￥2,178.00 | 當天 |

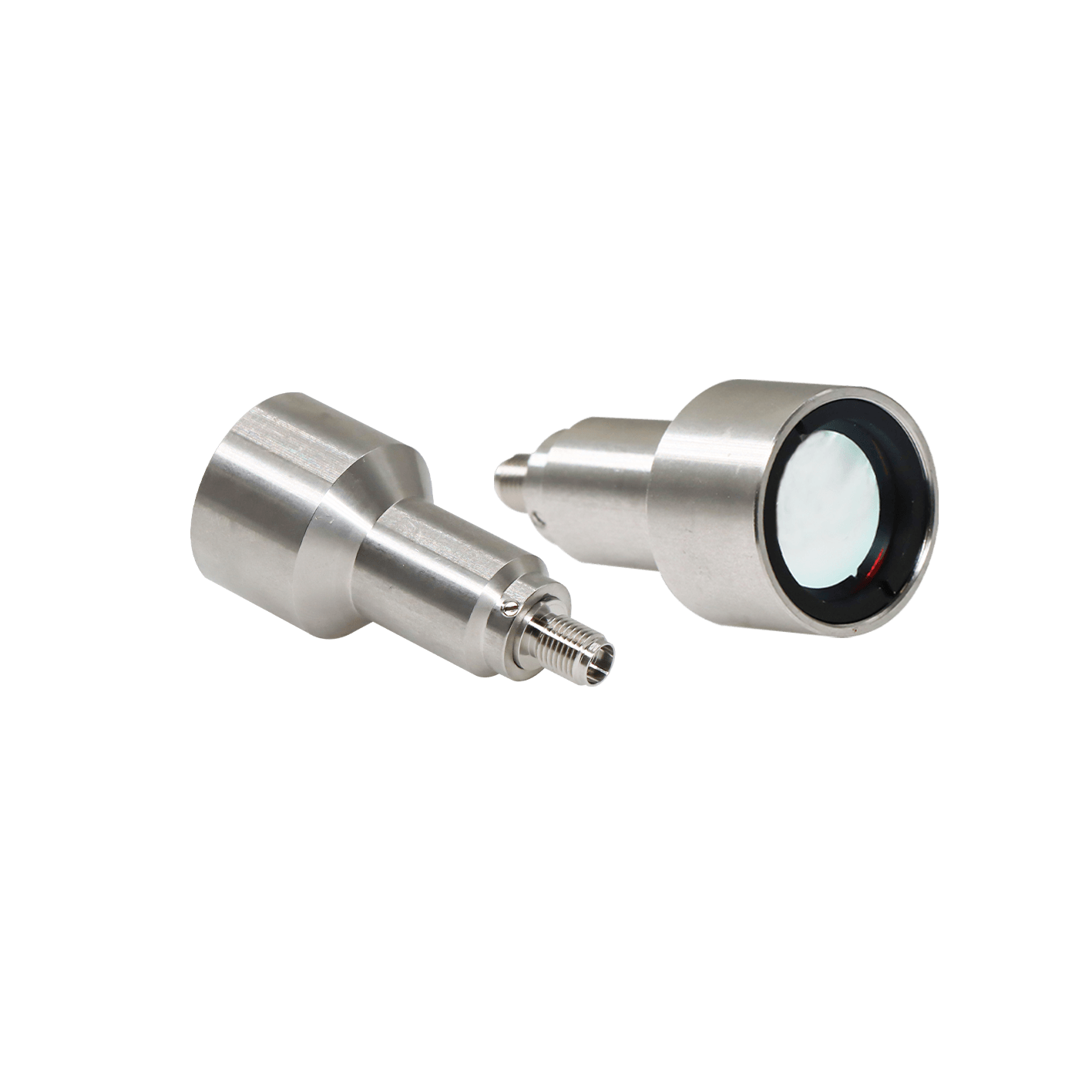

中遠距離光纖準直器，光纖接頭：SMA
- SMA905光纖接頭
- 工作波長：405 nm，450 nm，520 nm，635 nm，780 nm，850 nm，980 nm，1064 nm，1310 nm，1550 nm
- 透鏡增透膜：400 - 700 nm，650 - 1050 nm，1050 - 1650 nm，Ravg< 0.5%
- 無磁不銹鋼外殼
SMA905接頭光纖準直器，適配晶萃光學標準SMA接頭的單模光纖和多模光纖，也可以兼容其他品牌標準SMA905接頭光纖。
| 產品型號 | 3D預覽 | 工作波長 | 束腰光斑直徑 | 透鏡增透膜波段 | 法蘭接頭 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|---|
| 405 nm | 5.3 mm | 400-700 nm | SMA | ￥1,938.00 | 5周 | |||||
| 450 nm | 5.8 mm | 400-700 nm | SMA | ￥1,938.00 | 當天 | |||||
| 520 nm | 6.3 mm | 400-700 nm | SMA | ￥1,938.00 | 5周 | |||||
| 635 nm | 7.0 mm | 400-700 nm | SMA | ￥1,938.00 | 5周 | |||||
| 780 nm | 7.4 mm | 650-1050 nm | SMA | ￥1,938.00 | 當天 | |||||
| 850 nm | 7.8 mm | 650-1050 nm | SMA | ￥1,938.00 | 當天 | |||||
| 980 nm | 8.5 mm | 650-1050 nm | SMA | ￥1,938.00 | 當天 | |||||
| 1064 nm | 7.9 mm | 1050-1650 nm | SMA | ￥1,938.00 | 5周 | |||||
| 1310 nm | 6.6 mm | 1050-1650 nm | SMA | ￥1,938.00 | 5周 | |||||
| 1550 nm | 6.9 mm | 1050-1650 nm | SMA | ￥1,938.00 | 當天 |
