介質膜直角棱鏡反射鏡，材料：N-BK7，斜面鍍膜
- 工作波長范圍內反射率大于99%
- 為所有偏振狀態提供高反射率
- 90°反射光線
- 產品介紹
- 介質膜反射鏡原理
- 曲線
產品說明
晶萃光學JCOPTIX提供的寬帶介質膜直角棱鏡反射鏡能夠在可見至近紅外波段實現光束偏轉或精密校準，適用于400-750 nm 和750-1100 nm兩種波長范圍，反射率均大于99%。
棱鏡斜面鍍有針對相應波長設計的介質膜，用于反射入射角0°到45°范圍內，從棱鏡外部入射到棱鏡斜面上的光，有效實現光束偏轉。
晶萃光學JCOPTIX提供五種尺寸的介質膜直角棱鏡反射鏡，如需其他尺寸、材質或膜系反射鏡，請聯系技術支持。
通用參數
光學元件材質 N-BK7 | 通光孔徑 70% L & X |
鍍膜位置 斜面鍍膜 | 反射率 Ravg >99% |
尺寸公差 ± 0.1 mm | 角度公差 ± 3 arcmin |
表面平整度（@633 nm） λ/10 | 表面光潔度（劃痕/麻點） 10/5 |

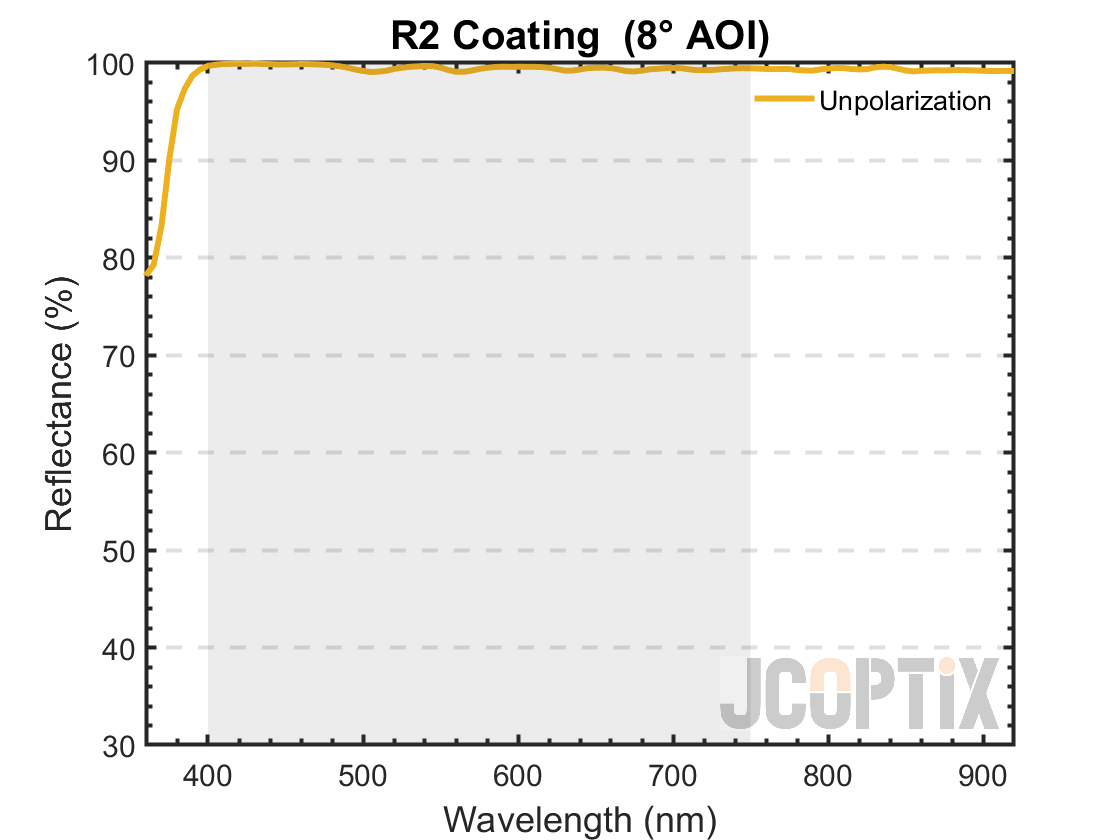

R2 Coating @ 8° AOI
R2 Coating @ 45° AOI

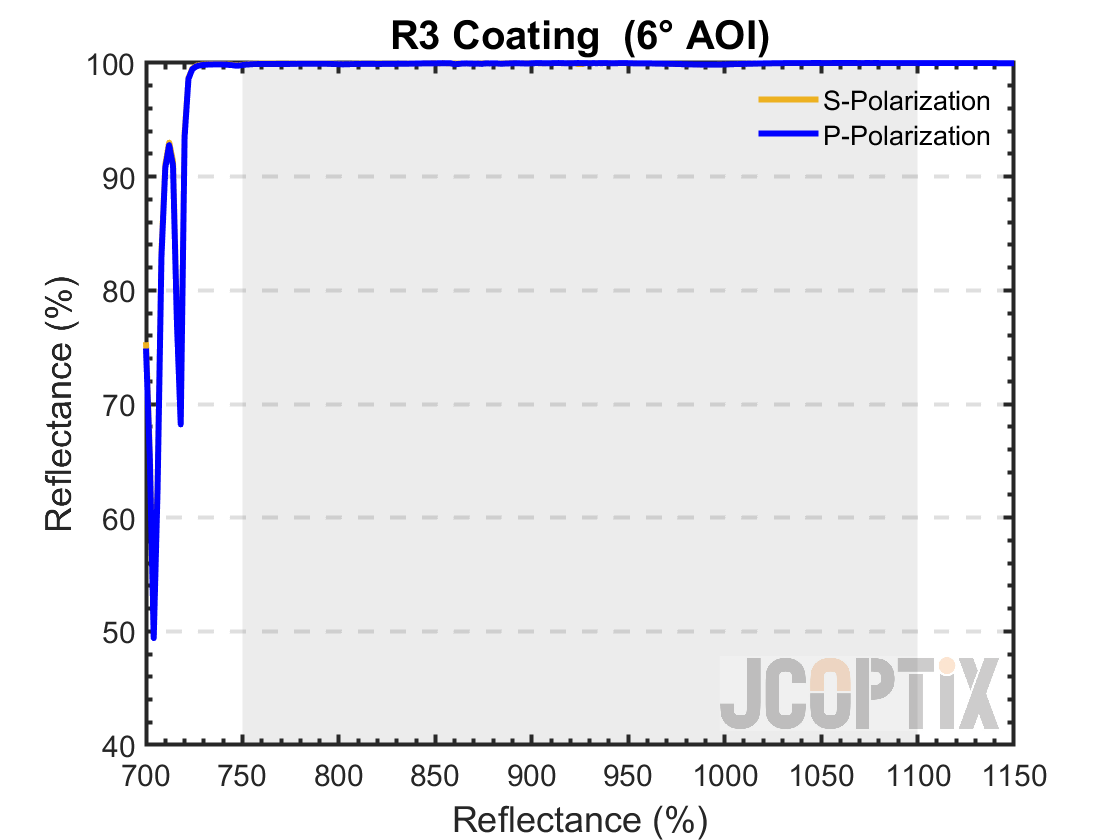

R3 Coating @ 6° AOI

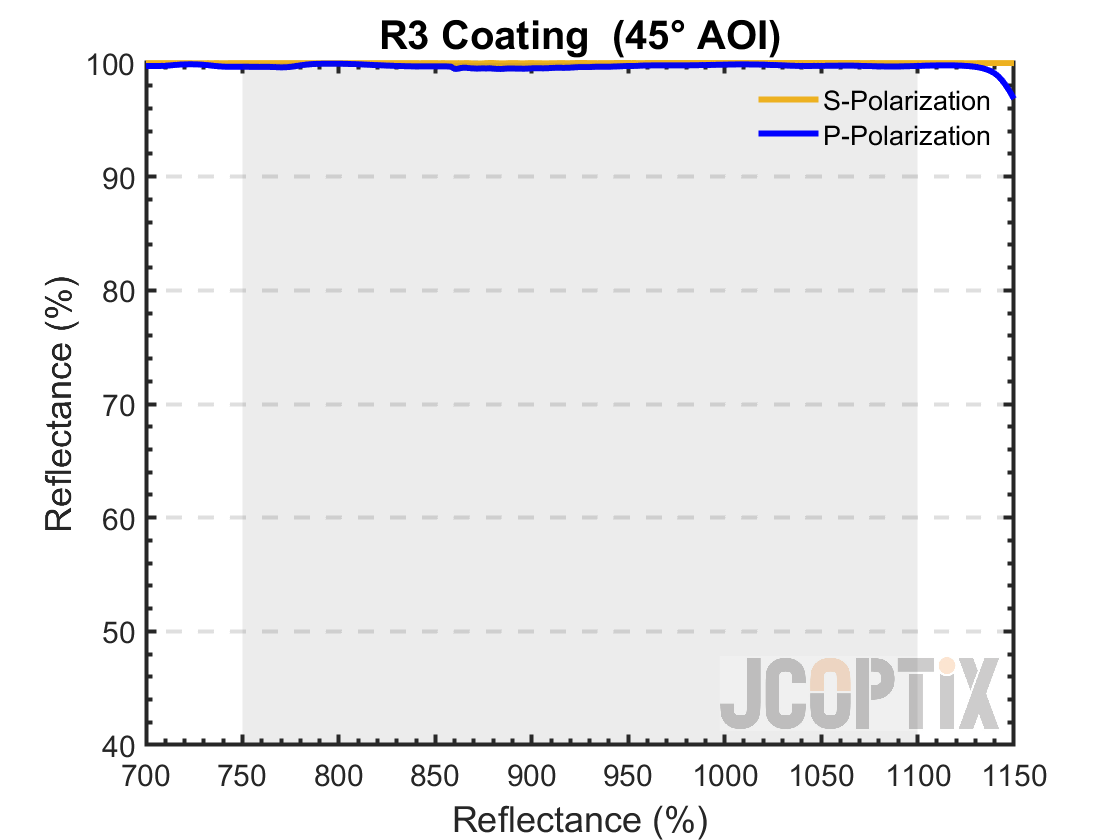

R3 Coating @ 45° AOI
介質膜直角棱鏡反射鏡，材料：N-BK7，斜面鍍膜，反射膜R2：400-750 nm
| 產品型號 | 3D預覽 | 尺寸 | 通光孔徑 | 工作波長 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|
| L：5.0 mm，X：7.1 mm | 70% L & X | 400-750 nm | ￥638.00 | 當天 | |||||
| L：10.0 mm，X：14.1 mm | 70% L & X | 400-750 nm | ￥768.00 | 當天 | |||||
| L：12.5 mm，X：17.7 mm | 70% L & X | 400-750 nm | ￥868.00 | 當天 | |||||
| L：20.0 mm，X：28.3 mm | 70% L & X | 400-750 nm | ￥958.00 | 當天 | |||||
| L：25.0 mm，X：35.4 mm | 70% L & X | 400-750 nm | ￥1,088.00 | 3周 |
介質膜直角棱鏡反射鏡，材料：N-BK7，斜面鍍膜，反射膜R3：750-1100 nm
| 產品型號 | 3D預覽 | 尺寸 | 通光孔徑 | 工作波長 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|
| L：5.0 mm，X：7.1 mm | 70% L & X | 750-1100 nm | ￥658.00 | 當天 | |||||
| L：10.0 mm，X：14.1 mm | 70% L & X | 750-1100 nm | ￥788.00 | 當天 | |||||
| L：12.5 mm，X：17.7 mm | 70% L & X | 750-1100 nm | ￥898.00 | 當天 | |||||
| L：20.0 mm，X：28.3 mm | 70% L & X | 750-1100 nm | ￥978.00 | 當天 | |||||
| L：25.0 mm，X：35.4 mm | 70% L & X | 750-1100 nm | ￥1,098.00 | 當天 |
30 mm同軸立方體，用于棱鏡及分束立方
- 外形尺寸：41 mm × 41 mm × 41 mm
- 適配25.4 mm 分束立方體和25 mm直角棱鏡
- 側面帶4個SM1螺紋孔，底座帶M4螺紋孔
晶萃光學JCOPTIX提供的30 mm同軸立方體MCC3-C可用于安裝邊長 25.4或 25 mm 的立方體光學元件，如分束立方、直角棱鏡、直角棱鏡反射鏡等，可兼容30 mm同軸系統和自由空間光路。如需安裝5 mm、10 mm、12.7 mm或20 mm分束立方體可通過我們的MCC3-CA系列分束立方體轉接件進行安裝。光學元件或者轉接件通過同軸立方體內部的三角壓板上的三個1.5 mm HEX內六角螺釘壓緊固定，安裝時必須平整對準底座的三個角，注意不要擰得過緊以免損傷光學件。三角壓板內側也設置有膠墊可保護光學元件。立方體的四個側面中心均設置有SM1螺紋孔和美制4-40螺孔，用于連接SM1螺紋組件和同軸系統接桿，底部設置有M4螺紋孔用于連接接桿。
| 產品型號 | 3D預覽 | 元件固定方式 | 適用光學元件 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|
| 壓蓋固定 | 25.4 mm分束立方體/25 mm直角棱鏡 | ￥663.00 | 當天 |
分束立方體轉接件
接件_202201241405023152.png)
- 與30 mm同軸立方體MCC3-C配合安裝
- 用于5 mm、10 mm、12.7 mm和20 mm分束立方體
- 通過轉接件安裝使光學元件位于同軸系統中心
晶萃光學JCOPTIX提供的分束立方體轉接件用于與30 mm同軸立方配合安裝于同軸系統中，轉接件上都有一個入射面通光孔徑，通光區域大于面積的80%。轉接件由上下兩個可分離的組件組成，轉接件上設置了不同大小尺寸的凹槽用于適配不同尺寸的立方體，光學元件與上下兩個組件凹槽面對齊后組合成25.4 mm的立方體，然后固定于30 mm同軸立方體MCC3-C中。
二維棱鏡調整架
整架2_畫板 1_202203251048122699_202205231617357302.png)
- 適用于夾持棱鏡、立方體等光學元件
- ±4°的俯仰和傾斜調節，調節精度0.38°/轉
- 安裝平板可以自行拆裝，實現左、右手結構互換安裝
- 附送MMA-CA1可調小壓臂（可單獨購買），夾持最大高度26 mm光學元件（可拓展高度）
晶萃光學JCOPTIX提供二維棱鏡調整架適用于夾持棱鏡、立方體等光學元件。調整架包括L型調整支架和安裝平板。L型調整支架上設置有兩個M6 × 0.25螺紋副，可實現±4 °俯仰和偏擺調節，調節精度為0.38°/轉；并附送二顆M4 × 10圓柱頭螺釘。
安裝平板可以拆下，固定到任一安裝臂上，實現左手或右手結構的互換。（觀察者正對調整架，豎直的安裝臂相對于入射光處于左側時，稱為左手結構；反之稱為右手結構。）
安裝平板上設置有六個M4螺紋貫穿孔用于安裝可調壓臂。光學元件通過壓臂末端M4尼龍頭緊定螺釘（兼容2 mm六角扳手）固定，適用最大高度為26 mm的光學元件?？烧{(diào)壓臂自帶MMA-EP1壓臂延長接桿。如需安裝更高光學元件，可搭配MMA-EP1（增高33 mm）或MMA-EP2（增高58 mm）壓臂延長接桿。
二維平臺調整架
整架_202307211110503543.png)
- ±3°或±4°的俯仰和傾斜調節
- 適用于夾持棱鏡、立方體等光學元件
- 通過可調壓臂夾持光學元件（壓臂高度可拓展）
- 安裝平臺尺寸50 mm ×?50 mm和75 mm × 75 mm可選
晶萃光學JCOPTIX提供的二維平臺調整架適用于夾持棱鏡、立方體等光學元件。平臺板可以水平或垂直方向安裝，其中MMB-1調整架帶有50 mm正方形安裝平臺板且附送可調壓臂，可夾持最大高度26 mm的光學元件。MMB-2調整架帶有75 mm正方形安裝平臺板且附送可調壓臂，可夾持最大高度88 mm的光學元件。
MMB-1調整架上設置有兩個M6 × 0.25螺紋副，可實現±4 °俯仰和偏擺調節，調節精度為0.38°/轉。安裝平臺板上有5個M4螺紋貫穿孔，可用于安裝可調壓臂，光學元件通過壓臂末端M4尼龍頭緊定螺釘（兼容2 mm六角扳手）固定。 MMB-2調整架上設置有兩個M6 × 0.25螺紋副，可實現±3 °俯仰和偏擺調節，調節精度為0.25°/轉，安裝平臺板上分布有M4和M6螺紋貫穿孔，光學元件通過可調壓臂上的彈性手?jǐn)Q螺絲固定。兩款調整架固定后板中心上均設置了一個帶十字刻線的M4螺孔，螺孔位置和正方形平臺板中心重合，可配合12.7mm的接桿水平安裝調整架。
正方形安裝平臺板上有5個M4螺紋貫穿孔，用于安裝可調壓臂。光學元件通過壓臂末端M4尼龍頭緊定螺釘（兼容2 mm六角扳手）固定，適用最大高度為26 mm的光學元件?？烧{(diào)壓臂自帶MMA-EP1壓臂延長接桿。如需安裝更高光學元件，可搭配MMA-EP1（增高33 mm）或MMA-EP2（增高58 mm）壓臂延長接桿。
