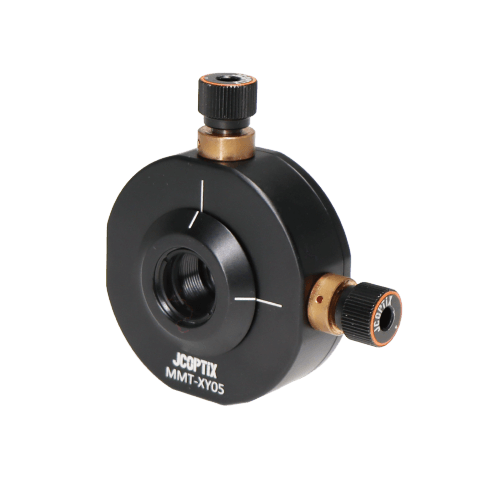

XY平移調整架
- 用于安裝?12.7 mm的光學元件、SM05透鏡套筒或轉接件
- 精密調節，XY方向±1 mm的位移行程
- 可通過底部和側面的M4螺紋孔安裝接桿
- 產品介紹
產品說明
晶萃光學JCOPTIX提供的XY平移調整架，中心SM05內螺紋，附帶一個SM05RR卡環。用于安裝?12.7 mm的光學元件、SM05透鏡套筒或轉接件，可實現XY方向±1 mm位移行程。水平和垂直方向均刻有對準指示線。高精度調節器可進行0.25 mm/轉的精細調節。底部和側面的M4螺紋孔，可安裝于 ?12.7 mm接桿上。
通用參數
主體材質 6060-T6鋁合金 | 表面處理 黑色陽極氧化 |
位移自由度 X，Y |
XY平移調整架
- 用于安裝?12.7 mm的光學元件、SM05透鏡套筒或轉接件
- 精密調節，可實現XY方向±1 mm的位移行程
- 附帶1個SM05RR卡環，固定最大厚度10.3 mm光學元件
晶萃光學JCOPTIX提供的XY平移調整架，可實現X、Y方向±1.0 mm的調節范圍。高分辨率調節器，調節精度為0.25 mm/轉。SM05內螺紋可安裝?12.7 mm最大厚度為10.3 mm的光學元件和連接SM05透鏡套筒或轉接件。
| 產品型號 | 3D預覽 | 適用光學元件尺寸 | 適用光學元件最大厚度 | 光軸高度 | XY行程 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|---|
| ?12.7 mm | 10.3 mm | 21.5 mm | ± 1 mm | ￥779.00 | 當天 |
