剪式升降臺
- 剪式升降結構，行程大，負載能力強
- 精密絲桿驅動，調節順暢
- 雙導向五軸定位，連桿支撐穩定設計
- 兩種調節行程可選
- 產品介紹
產品說明
晶萃光學JCOPTIX的剪式升降臺適用于手動調節光機組件，對組件進行較大行程、粗定位的使用場景。升降臺采用剪式升降結構和精密絲桿驅動，調節順暢，操作便捷，同時采用了雙導向五軸定位和連桿支撐結構設計，使其高度調節平穩且負載能力強。驅動端設置了滾花手輪方便進行高度調節，調節手輪處有鎖緊結構，當調節至所需高度后可鎖定手輪。
晶萃光學JCOPTIX的剪式升降臺面板采用完全對稱設計，使用時無需特別區分上下表面。面板上特地設計了用于安裝于光學平臺的M6沉頭安裝孔位，可以滿足多種安裝方式。為了滿足客戶不同需求我們提供兩款不同臺面大小和行程范圍的升降臺可供選擇：
-?DMV1209-30升降臺高度調節行程為：30 mm（相對安裝平面高度變化范圍為66-96 mm），臺面尺寸為120 mm × 90 mm，可支撐負載最高達20 kg。
-?DMV1810-50升降臺高度調節行程為：50 mm（相對安裝平面高度變化范圍為68-118 mm），臺面尺寸為180 mm × 100 mm，可支撐負載最高達25 kg。
-?DMV2816-100升降臺高度調節行程為：100 mm（相對安裝平面高度變化范圍為76-176 mm），臺面尺寸為280 mm × 160 mm，可支撐負載最高達30 kg。
通用參數
主體材質 6061-T6鋁合金 | 表面處理 黑色陽極氧化 |
行程 30 mm/50 mm/100 mm | 驅動方式 精密絲桿 |
剪式升降臺，行程：30 mm，臺面尺寸：120 mm × 90 mm
，行程：30 mm，臺面尺寸：120 mm × 90 mm_202205250857523429.png)
- 行程：30 mm，高度調節范圍：66-96 mm
- 臺面尺寸：120 mm × 90 mm
- 水平負載能力：196 N（20 kgf）
晶萃光學JCOPTIX的剪式升降臺適用于手動調節光機組件，對組件進行較大行程、粗定位的使用場景。升降臺采用剪式升降結構和精密絲桿驅動，調節順暢，操作便捷。升降臺高度調節行程為：30 mm（66-96 mm），當調節至所需高度后可通過驅動端的M4螺釘（兼容3 mm HEX）鎖定手輪。升降臺的臺面板及底板為對稱設計，均設置有27個M6螺紋孔和4個M6沉頭安裝孔，以滿足多種安裝需求。
| 產品型號 | 3D預覽 | 行程 | 可調節高度范圍 | 臺面尺寸 | 平行度 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|---|
| 30 mm | 66-96 mm | 120 mm × 90 mm | 200 μm | ￥2,068.00 | 當天 |
剪式升降臺，行程：50 mm，臺面尺寸：178 mm × 100 mm
，行程：50 mm，臺面尺寸：178 mm × 100 mm_202205250858271013.png)
- 行程：50 mm，高度調節范圍：68-118 mm
- 臺面尺寸：178 mm × 100 mm
- 水平負載能力：245 N（25 kgf）
晶萃光學JCOPTIX的剪式升降臺適用于手動調節光機組件，對組件進行較大行程、粗定位的使用場景。升降臺采用剪式升降結構和精密絲桿驅動，調節順暢，操作便捷。升降臺高度調節行程為：50 mm（68-118 mm），當調節至所需高度后可通過驅動端的M4螺釘（兼容3 mm HEX）鎖定手輪。升降臺的臺面板及底板為對稱設計，均設置有23個M6螺紋孔、4個M4螺紋孔和4個M6腰型槽安裝孔，以滿足多種安裝需求。
| 產品型號 | 3D預覽 | 行程 | 可調節高度范圍 | 臺面尺寸 | 平行度 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 mm | 68-118 mm | 178 mm × 100 mm | 300 μm | ￥2,498.00 | 4周 |

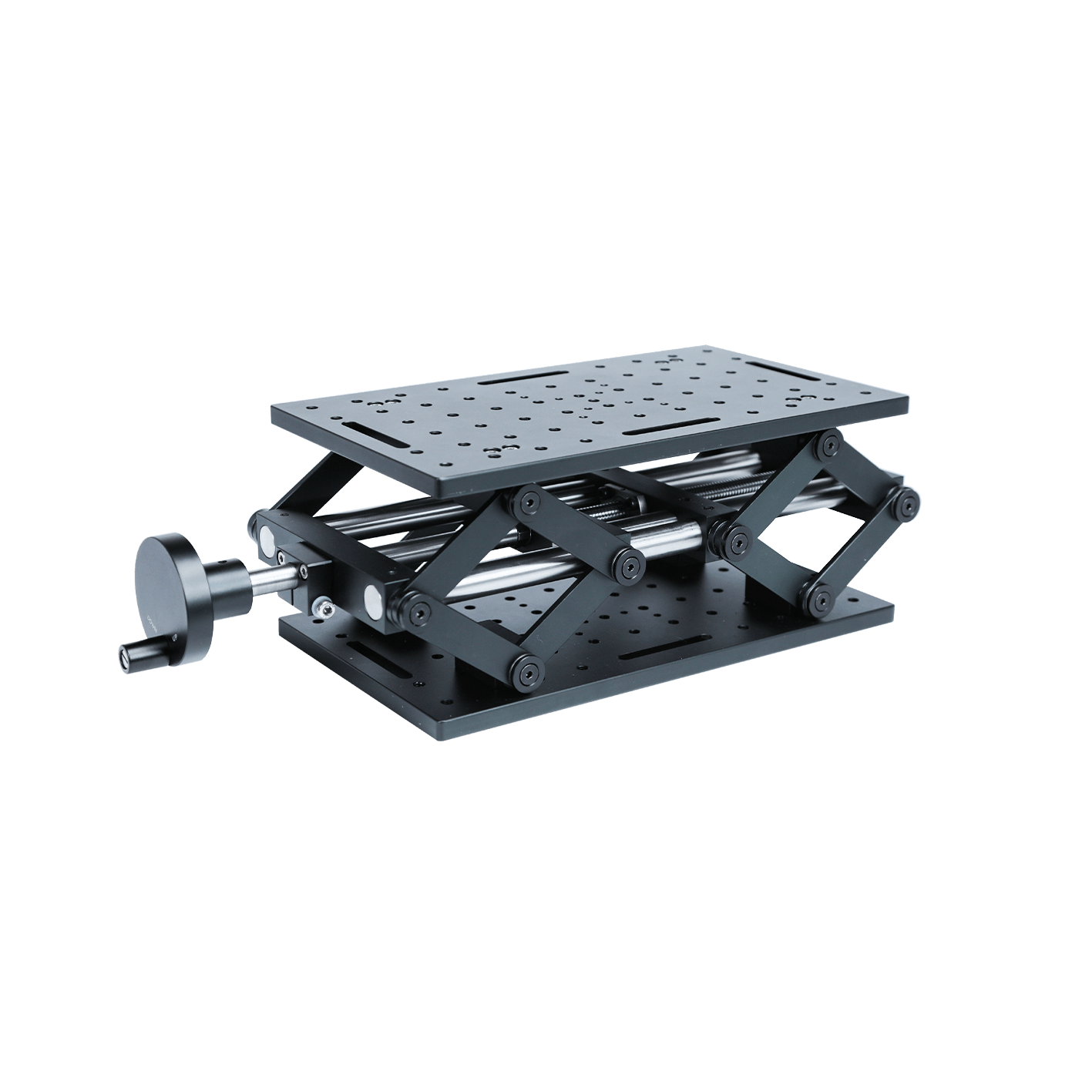

剪式升降臺，行程：100 mm，臺面尺寸：280 mm × 160 mm
- 行程：100 mm，高度調節范圍：76-176 mm
- 臺面尺寸：280 mm × 160 mm
- 水平負載能力：294 N（30 kgf）
晶萃光學JCOPTIX的剪式升降臺適用于光機械組件進行較大行程的粗定位手動調節場合。升降臺采用剪式升降結構和精密絲桿驅動，調節順暢，操作便捷。升降臺高度調節行程為：100 mm（76-176 mm），當調節至所需高度后可通過驅動端的M4螺釘（兼容3 mm HEX）鎖定手輪。升降臺的臺面板及底板為對稱設計，均設置有56個M6螺紋孔、8個M4螺紋孔和4個M6腰型槽安裝孔，以滿足多種安裝需求。
| 產品型號 | 3D預覽 | 行程 | 可調節高度范圍 | 臺面尺寸 | 平行度 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|---|
| 100 mm | 76-176 mm | 280 mm × 160 mm | 300 μm | ￥5,229.00 | 當天 |
