• 用于?12.7 mm、?25.4 mm、?50.8 mm圓形光學元件
• 可和光壁孔型的光學調整架組合使用
• 45o安裝表面

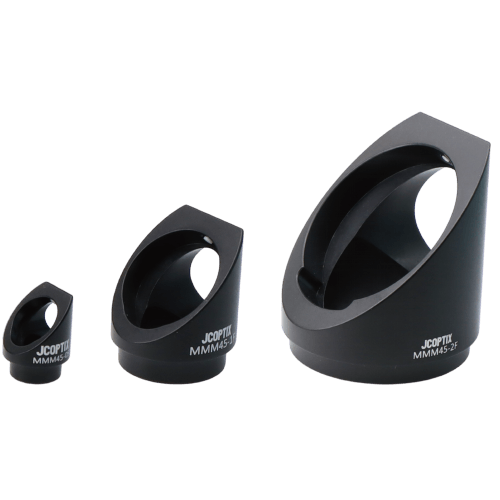

晶萃光學JCOPTIX提供的45°固定式安裝座用于固定?12.7 mm、?25.4 mm、?50.8 mm圓形光學元件，安裝座設置有兩個互相垂直的通孔，除了可以安裝反射鏡等非透射光學元件外，還可以安裝圓形平板分束鏡。光學元件通過膠頭螺釘固定，膠頭螺釘通過內六角扳手?jǐn)Q緊，該安裝座可安裝在我們的?12.7 mm、?25.4 mm、?50.8 mm的光壁孔型的光學調整架中，如：圓形光學調整架MMM-05、MMM-1、MMM-2等。

• 用于25.4 mm橢圓形光學元件
• 適用光學元件最小安裝厚度 5.5 mm
• 45°安裝表面

晶萃光學JCOPTIX提供的45°固定式安裝座用于固定最小厚度為5.5 mm 、短軸為25.4 mm的橢圓光學元件，如?OME1E-R2、OME1E-R3、OME1E-R4等?？梢赃x擇不同型號安裝座安裝在晶萃光學JCOPTIX的?25.4 mm的光壁孔型或者SM1螺孔的光學調整架中，如：圓形光學調整架MMM-1；也可以通過M6 標準平墊圈和M6內六角圓柱頭螺釘，固定在各種帶M6螺紋孔的接桿或標準光學面包板上。通過M6安裝時，注意先固定安裝座，后安裝光學元件。安裝光學元件時，用2.0 mm HEX 內六角扳手輕輕鎖緊安裝座頂部壓蓋螺釘固定，注意控制扭力，扭力過大容易壓碎光學元件，壓蓋壓住光學元件后無松動即可。

• 最小適用元件厚度：3 mm
• 可調俯仰和偏擺角度：4°
• Z軸可調范圍：6.4 mm
• 旋轉角度：360°可連續旋轉
• 適用光學元件直徑：?25.4 mm

晶萃光學JCOPTIX提供的45°四軸旋轉調整架，可實現俯仰，偏移和旋轉調節的同時實現Z軸方向的精細調節，俯仰偏移調節角度為：±4°，旋轉調節：360°連續旋轉，旋轉標尺精度為2° ，Z軸方向調節行程為：6.4 mm。晶萃光學JCOPTIX提供的45°四軸旋轉調整架在發貨前均已組裝質檢完成，（45°四軸旋轉調整架本身不包含光學元件）。

• 可安裝在30 mm同軸系統內，光學元件呈現45°狀態
• 撓性設計，提供±1°的俯仰和偏擺調節
• 最大通光孔徑?14.8 mm
• 兩個?6.0 mm同軸接桿安裝孔，兼容30 mm同軸系統

晶萃光學JCOPTIX提供的直角光學調整架MCRA-1C可在30 mm同軸系統內，以相對光軸方向45°安裝?25.4 mm光學元件。調整架可提供±1°的俯仰和偏擺調節，通過調節M4 × 0.25（適配2 mm內六角扳手）螺桿和M3 × 0.25（適配1.5 mm內六角扳手）螺桿可以調節調整架的俯仰和偏擺角度。調整架頂部設有膠頭螺釘，可以固定安裝最小厚度3 mm的光學元件。

注意：螺桿的調節不能超過±1°，否則可能會損壞該產品（產品自帶限位結構，當螺桿受力擰不動時，便已經達到了該方向的極限位置）

調整架同軸孔兩側設有2顆M4凹端緊定螺釘，可通過2 mm內六角扳手?jǐn)Q緊螺釘，將直角光學調整架固定至30 mm同軸系統內。

• 可安裝在30 mm同軸系統內，光學元件呈現45°狀態
• 嵌入式快拆設計，可以快速更換光學元件
• 最大通光孔徑11.2 mm
• 可安裝光學元件的最大厚度為5.4 mm

晶萃光學JCOPTIX提供的嵌入式直角光學調整架可在30 mm同軸系統內，以相對光軸方向45°安裝?25.4 mm光學元件。安裝環可以在調整架內360°旋轉，可以調節透射光束的角度偏移。

可使用安裝環內的SM1卡環，將光學元件固定在安裝環內，然后使用調整架頂部的膠頭螺釘將安裝環固定至調整架中。撓性同軸孔兩側設有鎖緊螺釘，可使用2 mm內六角扳手?jǐn)Q緊螺釘，將調整架固定至同軸接桿上。

安裝環支持360°連續旋轉，角度調節完畢后，需用2 mm內六角扳手?jǐn)Q緊調整架頂部的膠頭螺釘，固定安裝環。安裝環設有SM1螺紋孔，可配合 SM1RR卡環固定最大厚度5.4 mm光學元件。其中安裝環（帶SM1卡環）可單獨出售。
