• 翻轉角度90°
• 翻轉重復精度小于20 μrad
• 翻轉板帶三個M4螺紋孔和一個M4沉頭孔
• 底座帶一個M4沉頭孔

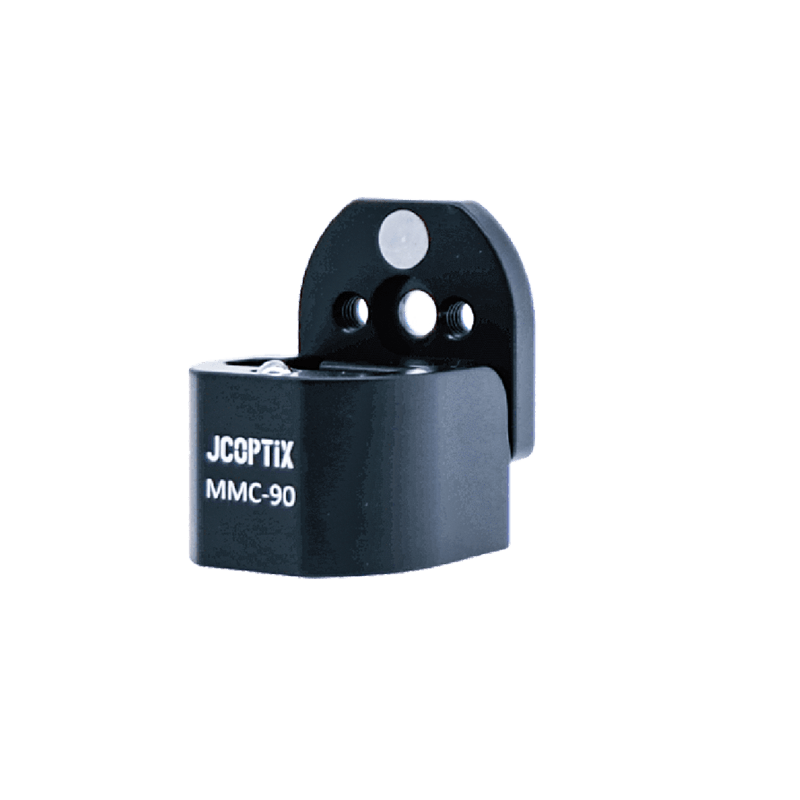

晶萃光學JCOPTIX提供的90°翻轉座的鉸鏈?zhǔn)椒D(zhuǎn)設計可由初始位置翻轉90°，改變光學元件的位置以移出光路，并在有需求時，翻轉座可返回關閉位置使光學元件重新進入光路中，翻轉座經過重復性測試，可實現20 μrad的重復定位精度。

該翻轉座的翻轉板上設置有三個M4的螺紋孔和一個M4的沉頭孔，通過我們附送的M4內六角圓柱頭螺釘可安裝至帶有M4螺紋孔的接桿、光學元件安裝架、光學平臺或面包板上。

• 兩側刻有記號，間隔15°
• 水平安裝時，可調角度范圍0°到90°
• 豎直安裝時，可調角度范圍0°到180°

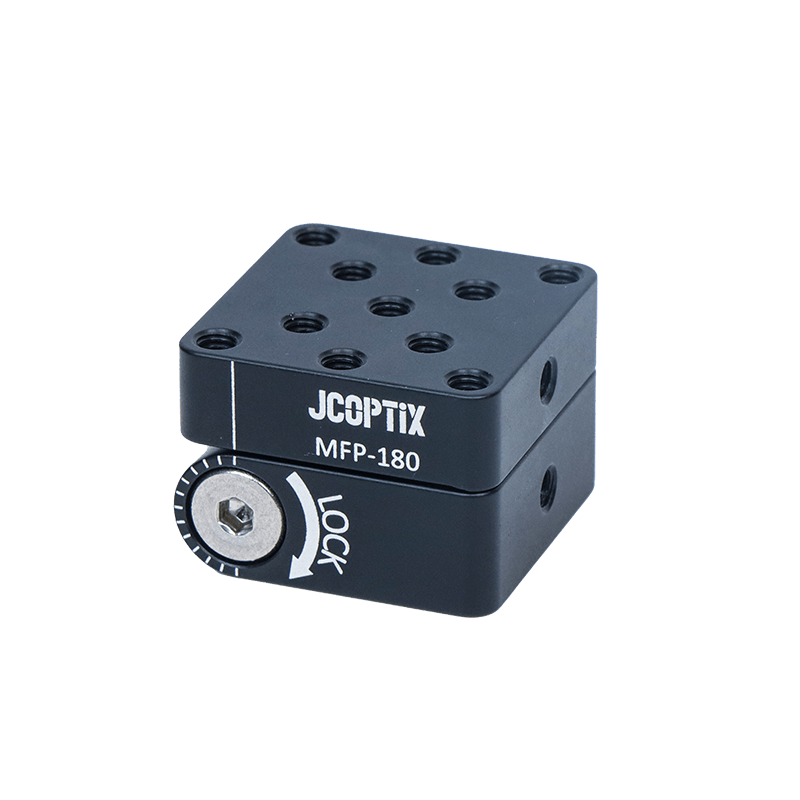

晶萃光學JCOPTIX提供的MFP-180 可調翻轉平臺。平臺上有11個M4螺紋孔，底座中間有1個M4沉頭孔，側面有2個M4螺紋孔，通過M4沉頭孔可將翻轉平臺水平安裝，通過側面的M4螺紋孔可將翻轉平臺豎直安裝。

使用底板M4沉頭孔安裝時，平臺可調整的范圍相對于光學平臺表面0°到90°，可以在該范圍內任意調節鎖緊。使用側面的M4螺紋孔安裝時，平臺可調整的范圍相對于光學平臺表面-90°到90°，可以在該范圍內任意調節鎖緊。若調節好所需要的角度后，請使用3 mm的內六角扳手將側面的螺釘擰緊。
