最佳外形透鏡,材料:N-BK7,增透膜T4:1050-1700 nm
- 1050 - 1700 nm紅外波段增透膜
- N-BK7光學玻璃基底
- 改進的平凸透鏡,達到衍射極限性能
- 產品介紹
- 曲線
產品說明
最佳外形透鏡是為最小化球差同時仍使用球面透鏡而設計。球面透鏡的焦距由前后表面的曲率半徑的組合決定,每一種表面組合導致不同的球差。最佳外形透鏡通過對每一個表面的曲率半徑進行最優化選擇以最小化球差,使其在無限共軛條件下,能夠生成達到衍射極限的光斑尺寸,用于聚焦或準直應用。為了在聚焦應用中達到最佳性能,曲率半徑較小的表面(也就是更彎曲的表面)應朝向準直光源。
晶萃光學JCOPTIX的這款最佳外形透鏡由N-BK7玻璃制成。N-BK7玻璃是最常見的硼硅酸鹽冠狀光學玻璃,可提供極好的光學性能且價格適中。N-BK7具有高均勻性以及氣泡少、雜質低、可輕松制造的特性,使其成為可見光和近紅外應用的優秀透鏡材料。在不需要紫外波段的高透過率和更低熱膨脹系數的時候,經常使用N-BK7代替紫外熔融石英。
晶萃光學JCOPTIX提供的最佳外形透鏡直徑為25.4 mm,可選擇未鍍膜版本(工作波段寬,損傷閾值高),也可選用雙面鍍增透膜版本,工作波長分別為350-700 nm、650-1100 nm或1050-1700 nm。增透膜能在工作波段有效減少表面反射(單面平均反射率小于0.5%),提高透鏡的透過率。任何直徑和焦距的平凸透鏡都可以被改進為一個最佳外形透鏡,以提供最佳解決方案給各種應用。如有特殊定制需求,請聯系技術支持。
通用參數
光學元件材質 N-BK7 | 直徑 25.4 mm |
通光孔徑 ≥90% of Diameter | 工作波長 1050-1700 nm |
設計波長 587.6 nm | 折射率 1.5167 |
鍍膜 增透膜 | 增透膜 Ravg< 0.5% |
直徑公差 +0.00/-0.10 mm | 厚度公差 ± 0.1 mm |
焦距公差 ± 1% | 偏心度 < 3 arcmin |
面型PV值 λ/4 | 球面光圈數 3 |
表面光潔度(劃痕/麻點) 20/10 |

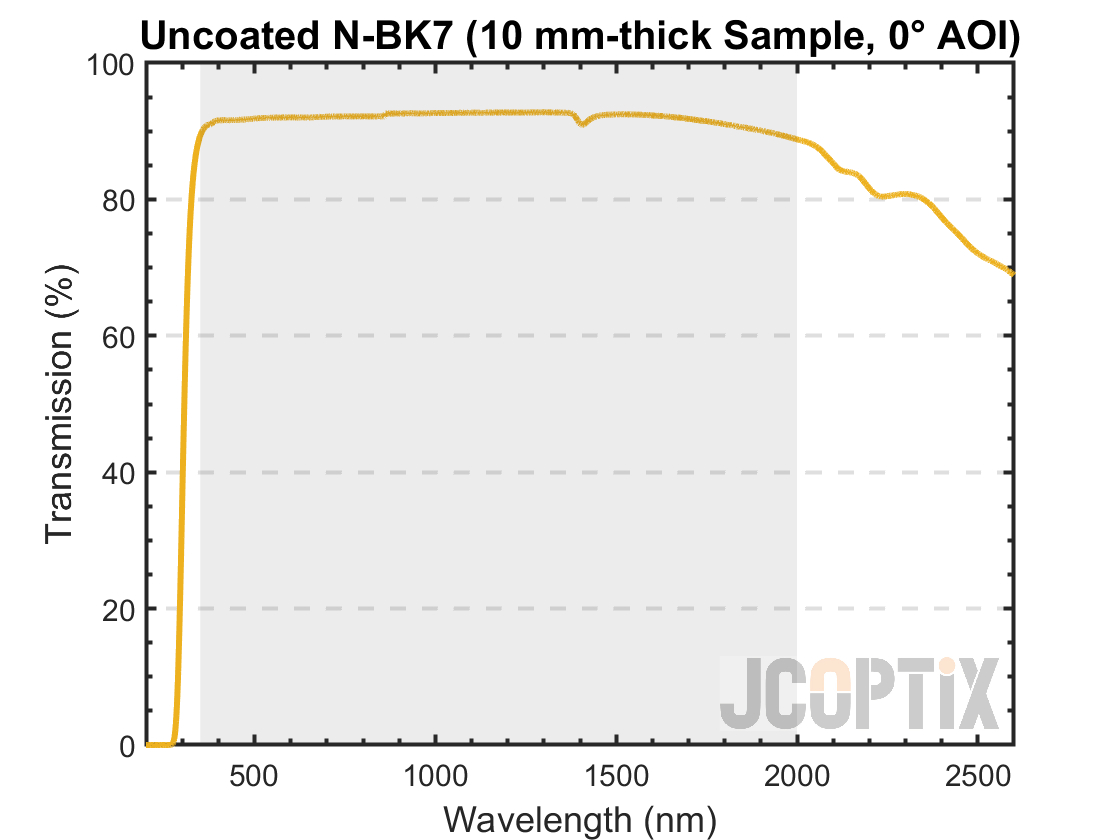

Uncoated N-BK7 Transmission

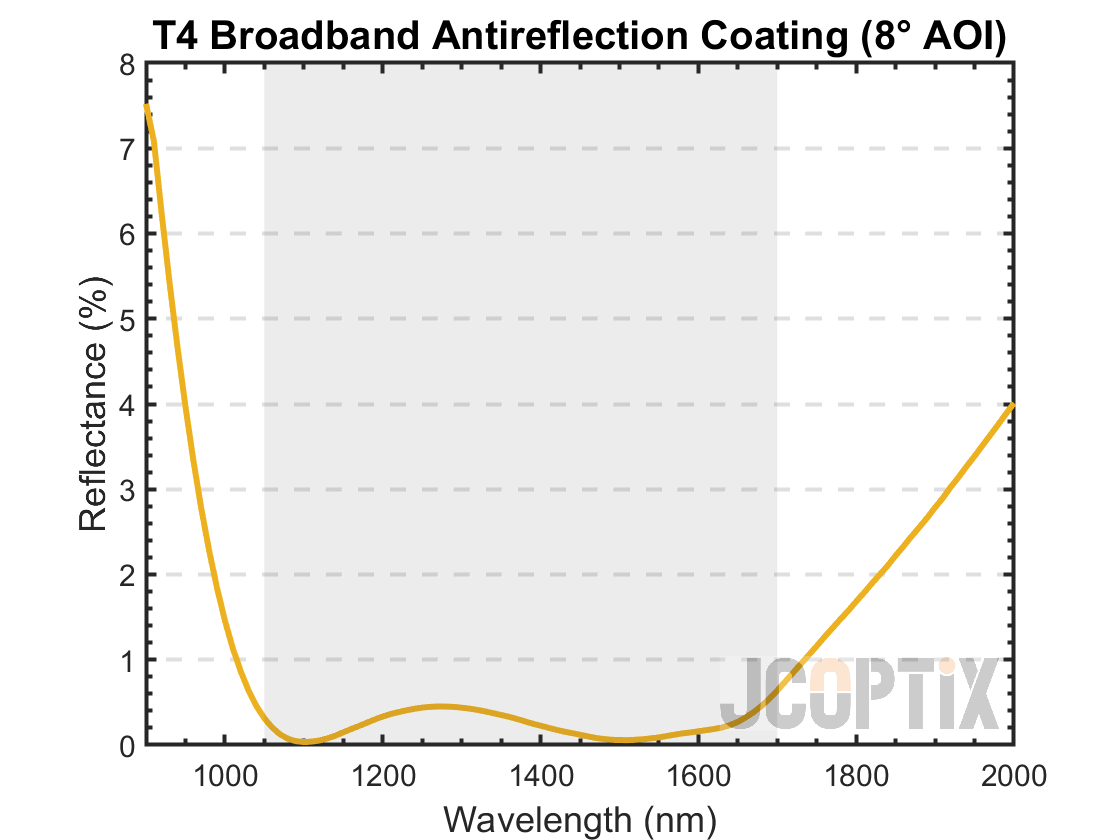

T4 Broadband AR Coating
最佳外形透鏡,材料:N-BK7,增透膜T4:1050-1700 nm,安裝于標準SM1透鏡套筒
產品型號 | 3D預覽 | 光學元件材質 | 直徑 | 焦距 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
---|---|---|---|---|---|---|---|---|---|
N-BK7 | 25.4 mm | 40.0 mm | ¥488.00 | 當天 | |||||
N-BK7 | 25.4 mm | 50.0 mm | ¥488.00 | 當天 | |||||
N-BK7 | 25.4 mm | 75.0 mm | ¥488.00 | 當天 | |||||
N-BK7 | 25.4 mm | 100.0 mm | ¥488.00 | 當天 | |||||
N-BK7 | 25.4 mm | 200.0 mm | ¥488.00 | 當天 |
最佳外形透鏡,材料:N-BK7,增透膜T4:1050-1700 nm
產品型號 | 3D預覽 | 光學元件材質 | 直徑 | 焦距 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
---|---|---|---|---|---|---|---|---|---|
N-BK7 | 25.4 mm | 40.0 mm | ¥408.00 | 當天 | |||||
N-BK7 | 25.4 mm | 50.0 mm | ¥398.00 | 當天 | |||||
N-BK7 | 25.4 mm | 75.0 mm | ¥398.00 | 當天 | |||||
N-BK7 | 25.4 mm | 100.0 mm | ¥408.00 | 當天 | |||||
N-BK7 | 25.4 mm | 200.0 mm | ¥398.00 | 當天 |
