消色差膠合透鏡,工作波長:1050-1700 nm
- 工作波段:1050-1700 nm
- 光學性能優于單透鏡
- 工作波段具有近衍射極限性能
- 產品介紹
- 曲線
產品說明
消色差透鏡通常由多個光學元件膠合而成,交替使用低折射率材料的正透鏡(例如冕玻璃)和高折射率材料的負透鏡(例如燧石玻璃)。選擇并優化這些元素,以便通過負透鏡校正正透鏡的色散,從而最小化色差。消色差透鏡能夠在工作波段內提供近乎恒定的焦距,從而具有出色的離軸性能。與單透鏡相比,消色差膠合透鏡為用戶提供了更多的設計選擇,從而在視覺成像和激光束操縱應用中性能卓越。我們的透鏡是經過計算機設計優化的,可最大程度地減少像差并提供較小的聚焦光斑。
晶萃光學JCOPTIX的紅外消色差透鏡是針對1016 nm、1330 nm和1550 nm而設計的。對于任何紅外波段的單色應用,消色差透鏡都優于單透鏡。當使用諸如激光等單色光源時,可以形成衍射極限光斑。
晶萃光學JCOPTIX提供的可見光消色差透鏡直徑為12.7 mm、25.4 mm和50.8 mm,可根據實際應用場景選擇不同的工作波長版本,分別為400-700 nm、650-1050 nm、1050-1700 nm和400-1100 nm。針對工作波段優化的增透膜能有效減少表面反射(單面平均反射率小于1%),提高透鏡的透過率。如有其他特殊定制需求,請聯系技術支持。
通用參數
通光孔徑 >90% of Diameter | 工作波長 1050-1700 nm |
設計波長 1016 nm、1330 nm、1550 nm | 鍍膜 增透膜 |
增透膜 Ravg< 0.5% | 直徑公差 +0.00/-0.10 mm |
焦距公差 ± 1% | 偏心度 < 3 arcmin |
面型PV值 λ/4 | 球面光圈數 3 |
表面光潔度(劃痕/麻點) 40/20 | 工作溫度 -40 - +85 °C |
OLD1418-T4 Focal Length Shift
OLD1418-T4 Theoretical Transmission
OLD1423-T4 Focal Length Shift
OLD1423-T4 Theoretical Transmission

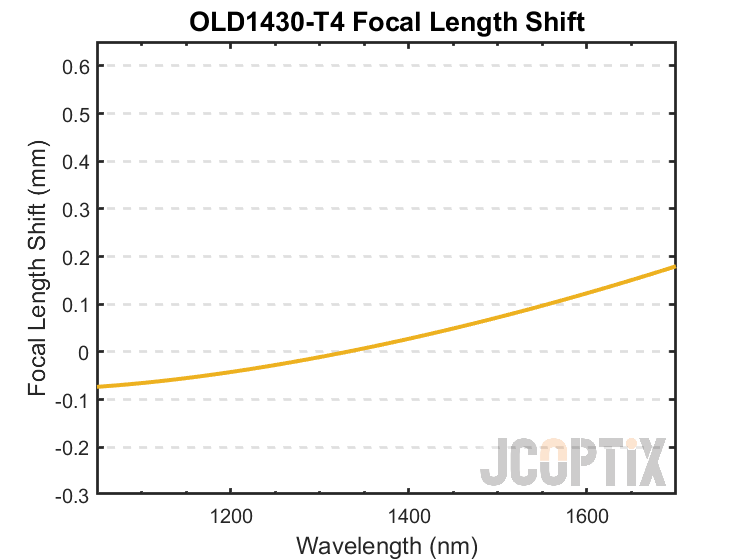

OLD1430-T4 Focal Length Shift
OLD1430-T4 Theoretical Transmission
OLD1436-T4 Focal Length Shift
OLD1436-T4 Theoretical Transmission
OLD1440-T4 Focal Length Shift
OLD1440-T4 Theoretical Transmission
OLD2430-T4 Focal Length Shift
OLD2430-T4 Theoretical Transmission
OLD2432-T4 Focal Length Shift
OLD2432-T4 Theoretical Transmission

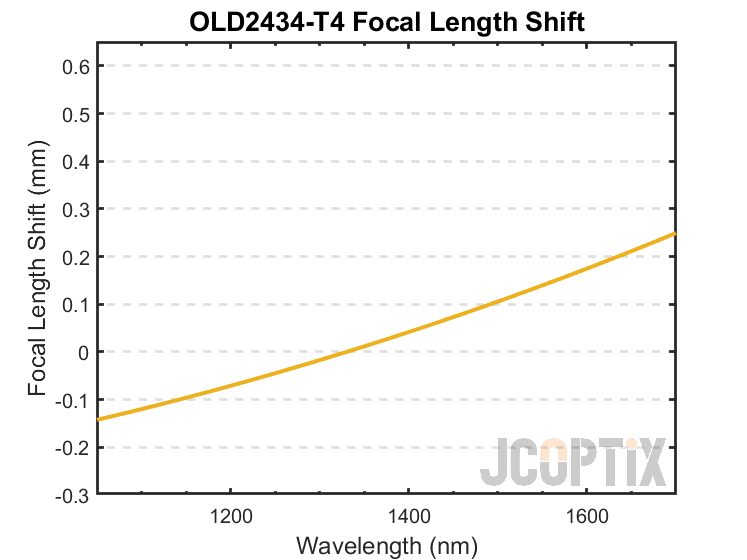

OLD2434-T4 Focal Length Shift
OLD2434-T4 Theoretical Transmission
OLD2435-T4 Focal Length Shift
OLD2435-T4 Theoretical Transmission
OLD2436-T4 Focal Length Shift
OLD2436-T4 Theoretical Transmission

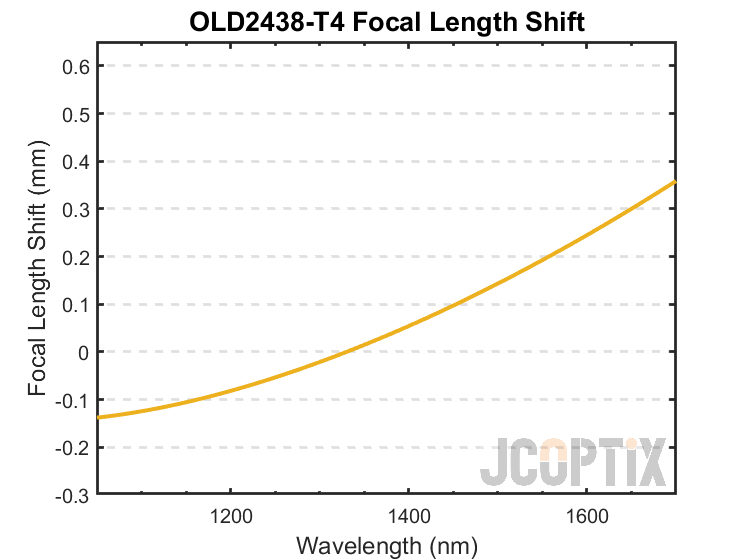

OLD2438-T4 Focal Length Shift
OLD2438-T4 Theoretical Transmission

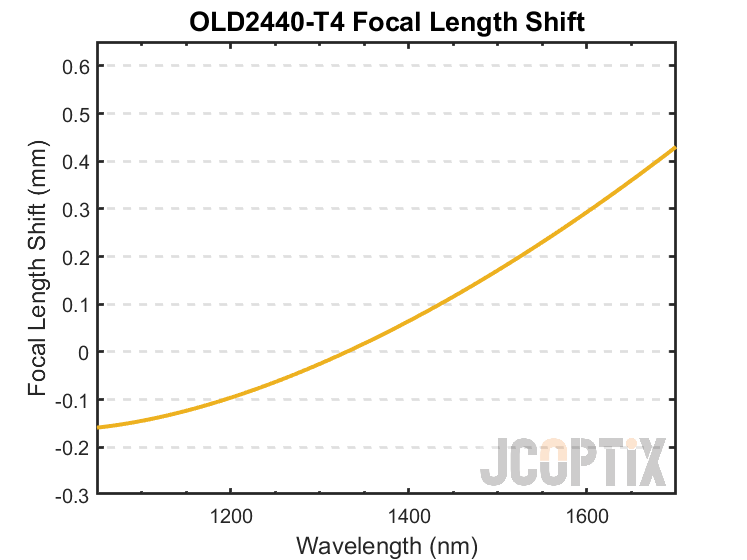

OLD2440-T4 Focal Length Shift
OLD2440-T4 Theoretical Transmission

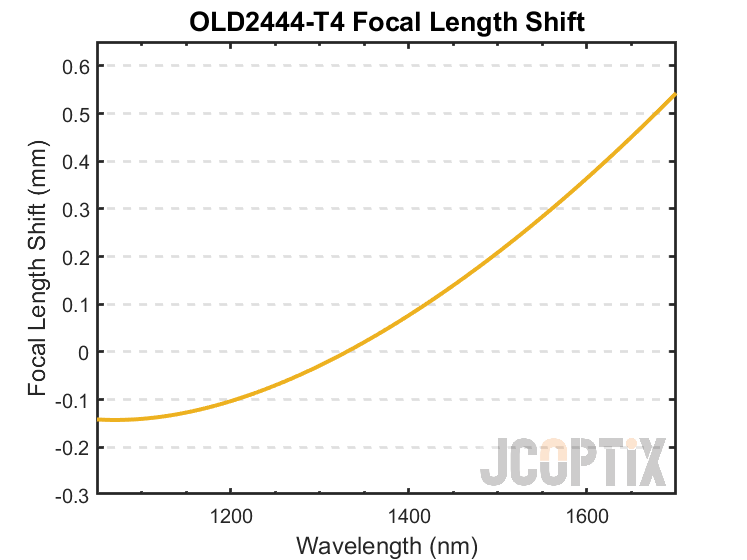

OLD2444-T4 Focal Length Shift
OLD2444-T4 Theoretical Transmission

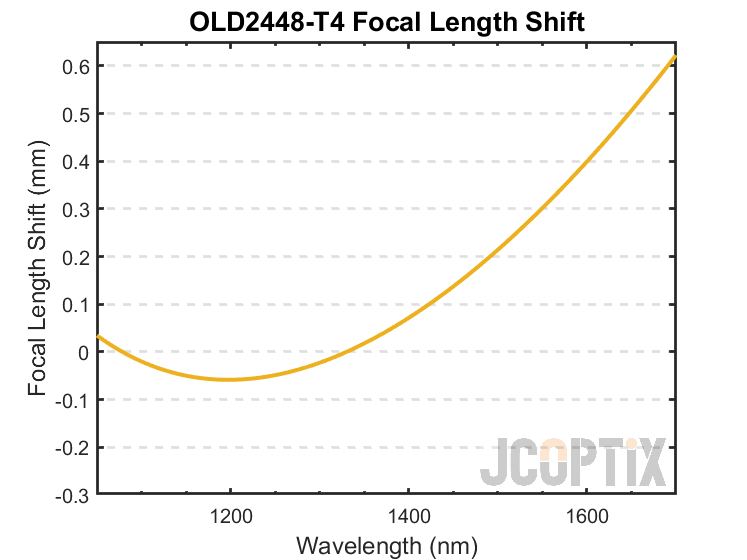

OLD2448-T4 Focal Length Shift
OLD2448-T4 Theoretical Transmission

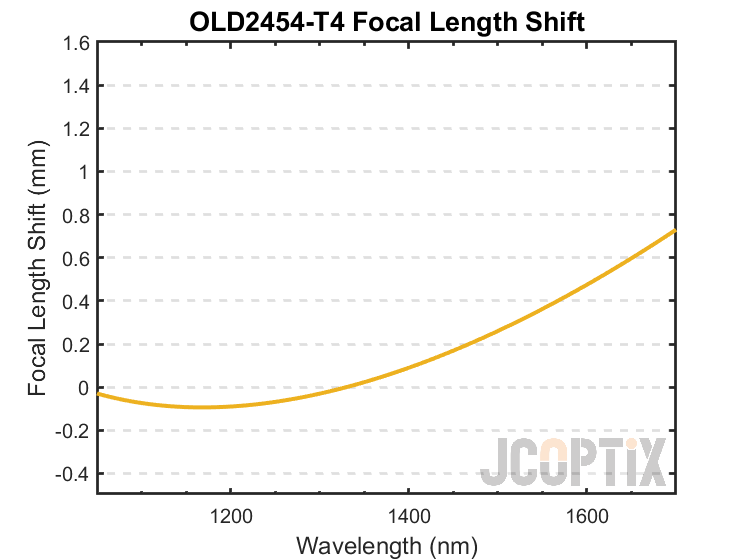

OLD2454-T4 Focal Length Shift
OLD2454-T4 Theoretical Transmission

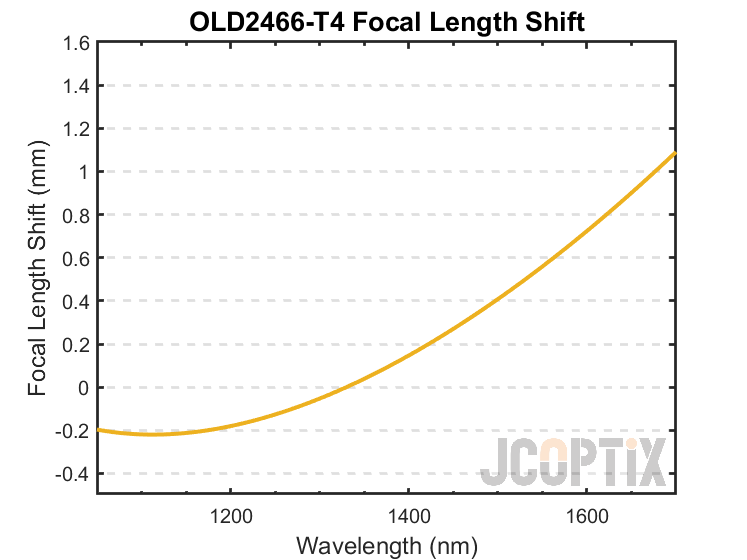

OLD2466-T4 Focal Length Shift
OLD2466-T4 Theoretical Transmission

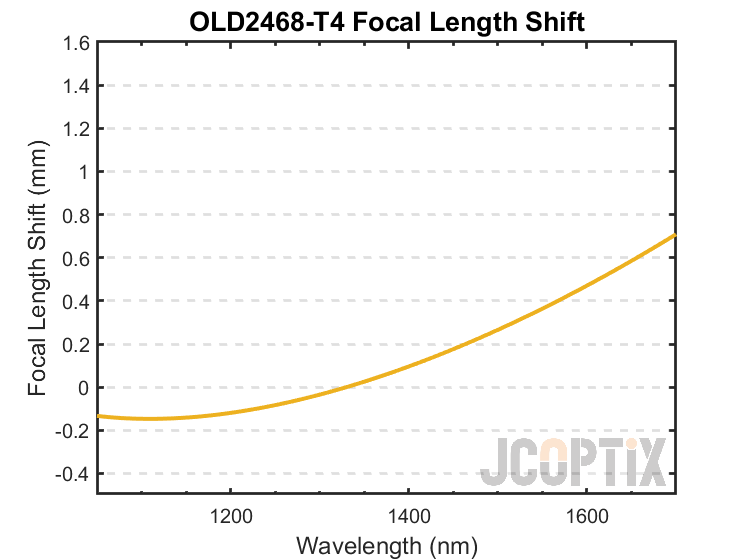

OLD2468-T4 Focal Length Shift
OLD2468-T4 Theoretical Transmission

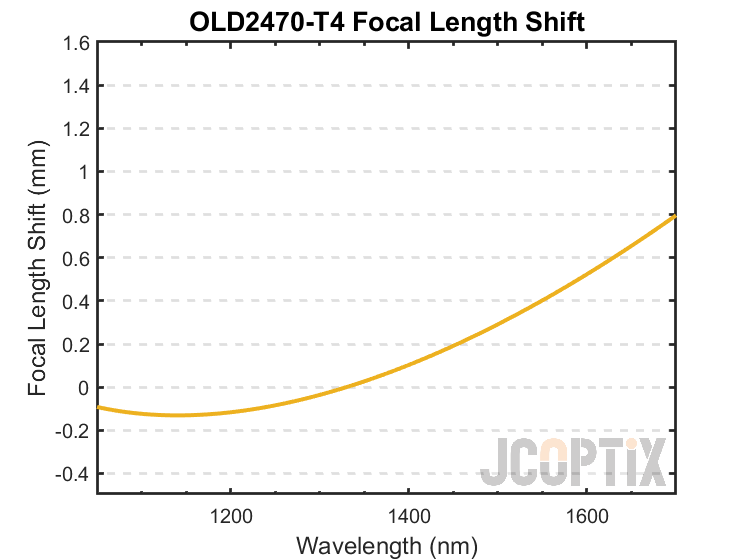

OLD2470-T4 Focal Length Shift
OLD2470-T4 Theoretical Transmission

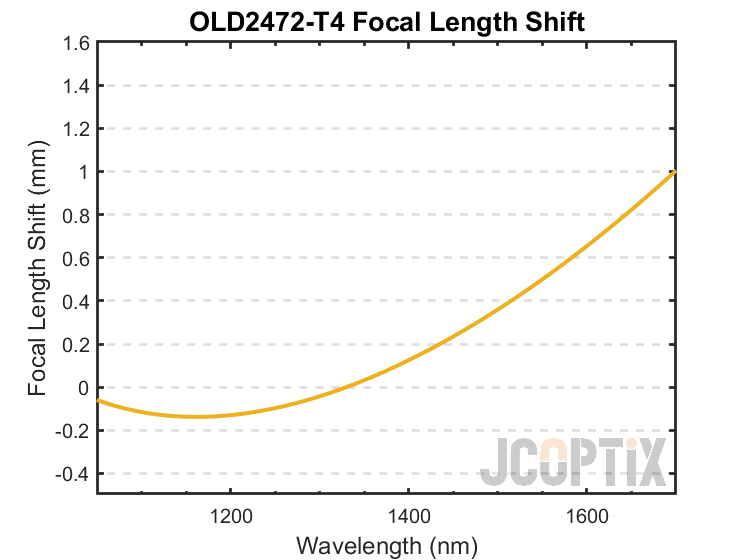

OLD2472-T4 Focal Length Shift
OLD2472-T4 Theoretical Transmission

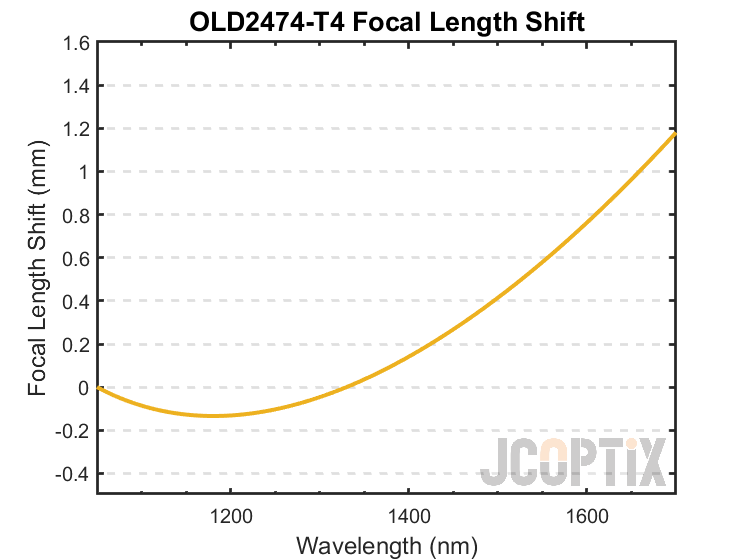

OLD2474-T4 Focal Length Shift

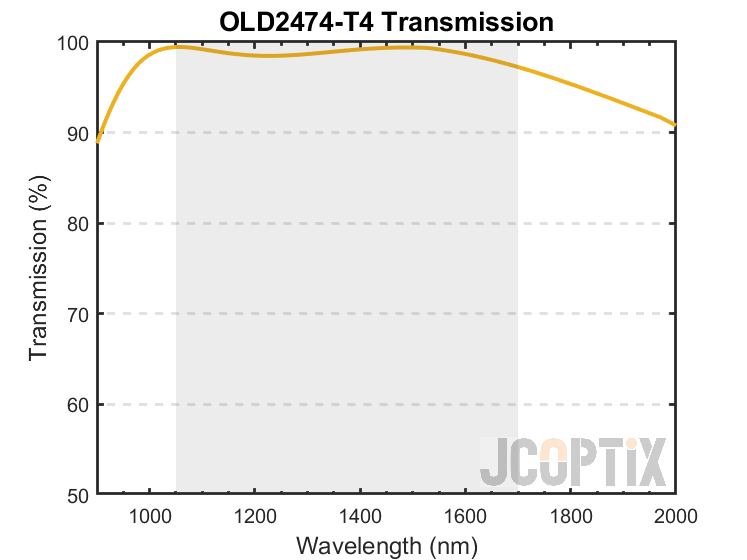

OLD2474-T4 Theoretical Transmission

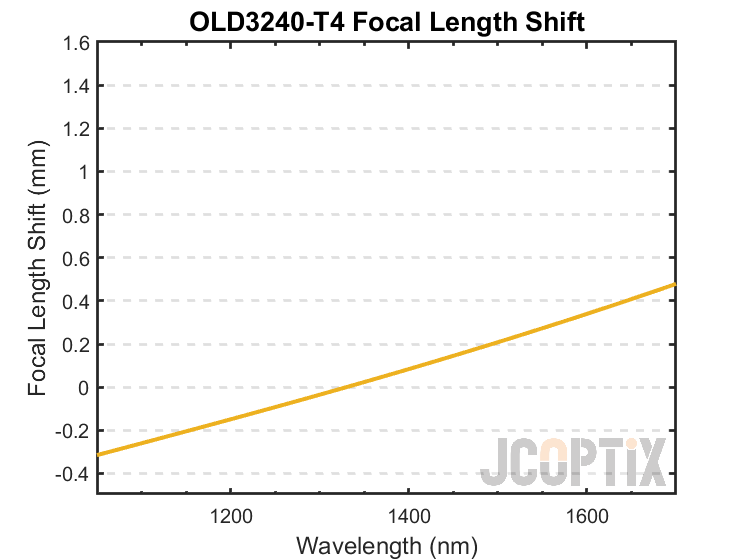

OLD3240-T4 Focal Length Shift
OLD3240-T4 Theoretical Transmission

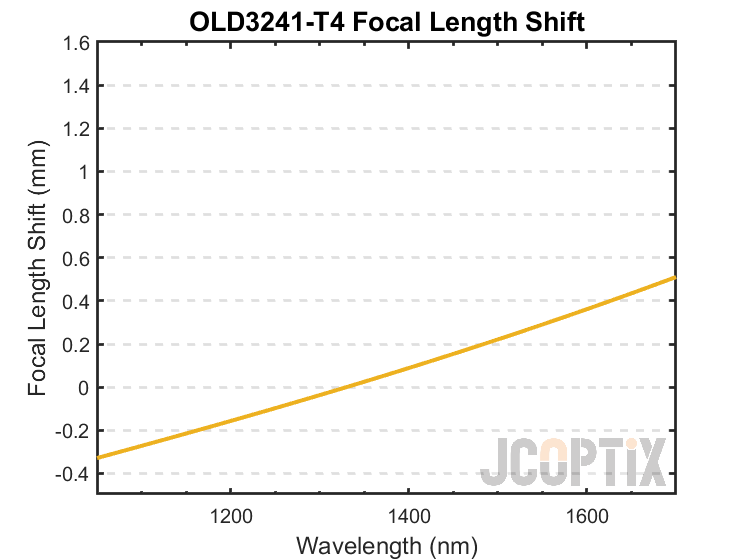

OLD3241-T4 Focal Length Shift
OLD3241-T4 Theoretical Transmission
OLD3244-T4 Focal Length Shift
OLD3244-T4 Theoretical Transmission
OLD3254-T4 Focal Length Shift

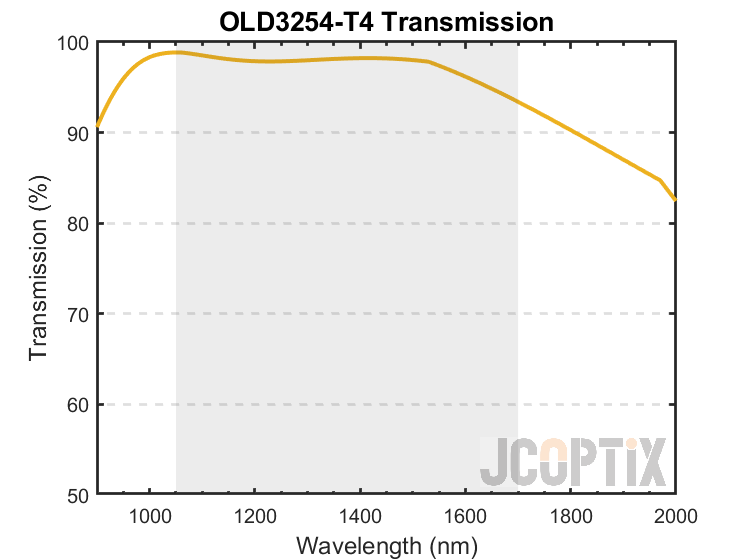

OLD3254-T4 Theoretical Transmission
OLD3266-T4 Focal Length Shift
OLD3266-T4 Theoretical Transmission

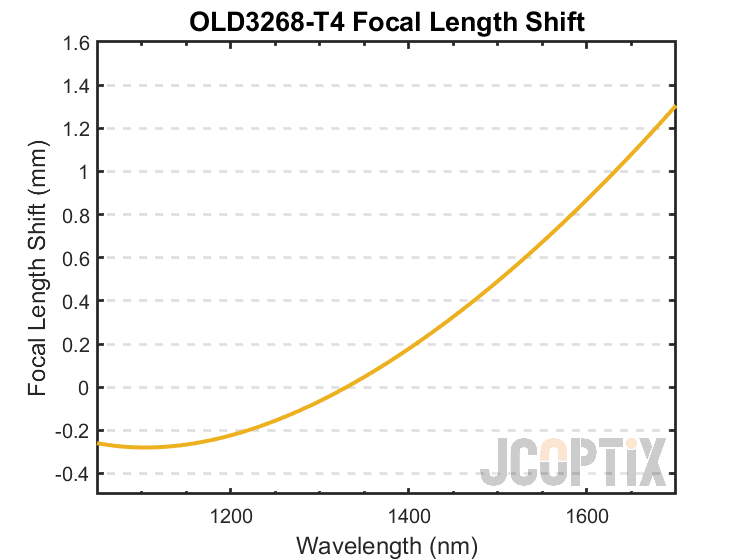

OLD3268-T4 Focal Length Shift
OLD3268-T4 Theoretical Transmission
OLD3270-T4 Focal Length Shift
OLD3270-T4 Theoretical Transmission

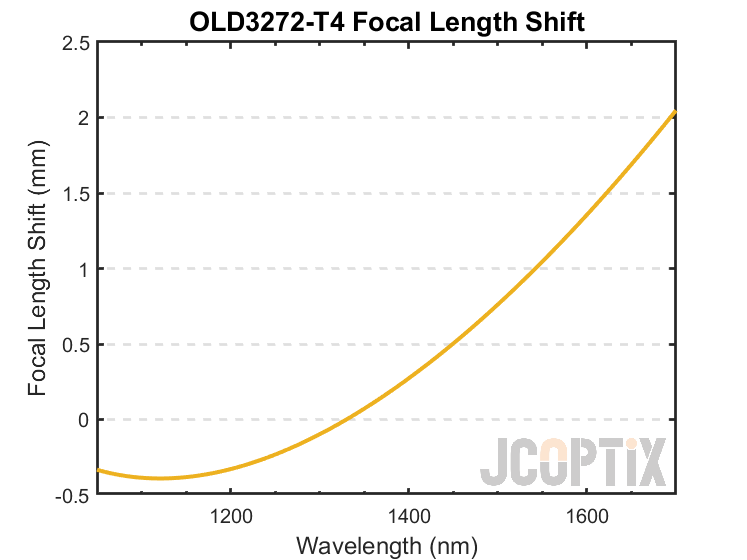

OLD3272-T4 Focal Length Shift
OLD3272-T4 Theoretical Transmission

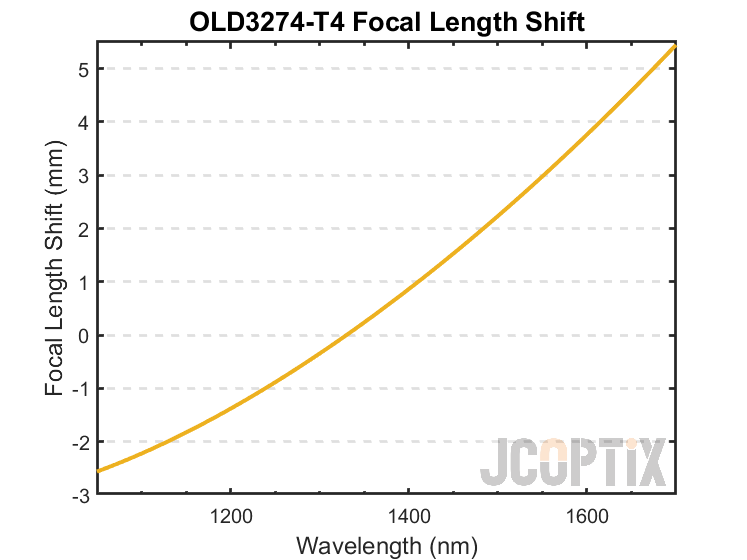

OLD3274-T4 Focal Length Shift
OLD3274-T4 Theoretical Transmission

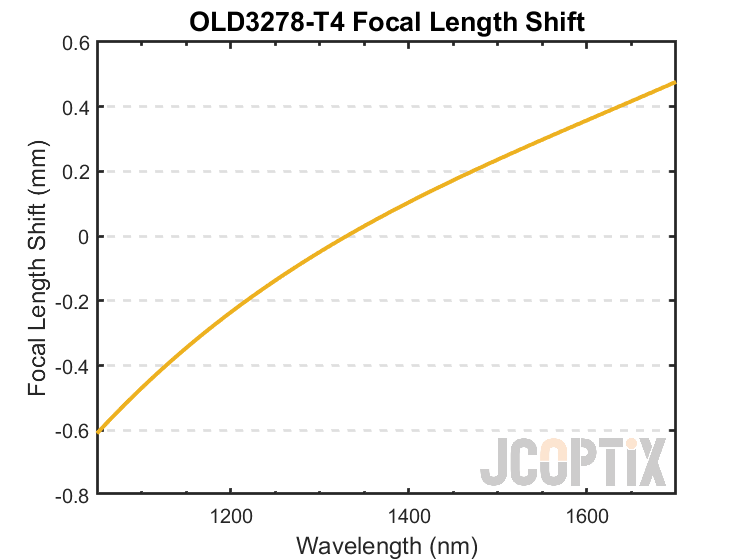

OLD3278-T4 Focal Length Shift
OLD3278-T4 Theoretical Transmission

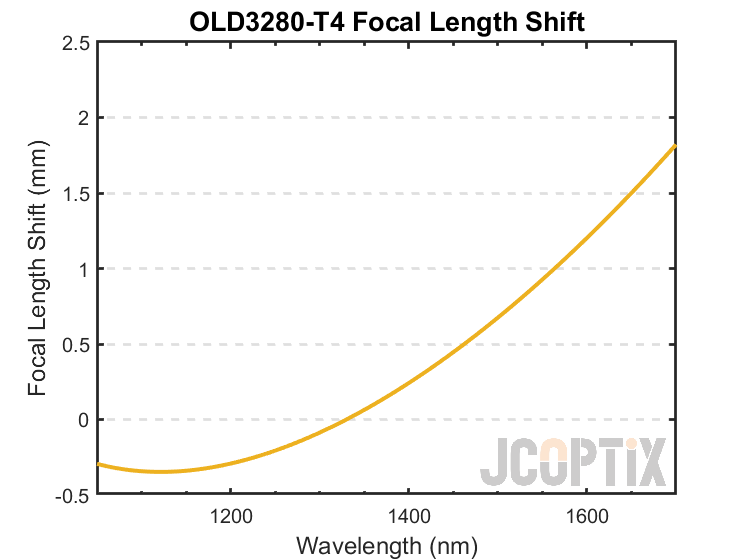

OLD3280-T4 Focal Length Shift
OLD3280-T4 Theoretical Transmission

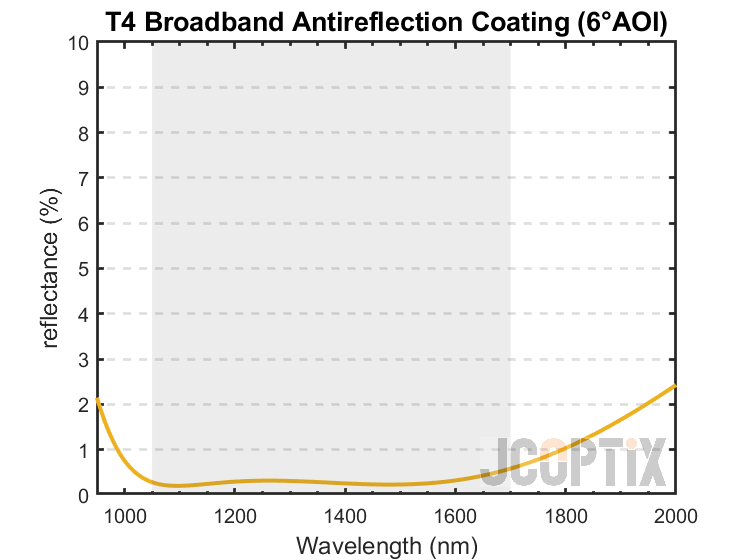

T4 Broadband AR Coating
消色差膠合透鏡,工作波長:1050-1700 nm,安裝于標準透鏡套筒
產品型號 | 3D預覽 | 光學元件材質 | 直徑 | 焦距 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
---|---|---|---|---|---|---|---|---|---|
N-LAK22/N-SF6 | 12.7 mm | 19.0 mm | ¥558.00 | 當天 | |||||
N-LAK22/N-SF6 | 12.7 mm | 25.0 mm | ¥558.00 | 當天 | |||||
N-LAK22/N-SF6 | 12.7 mm | 30.0 mm | ¥558.00 | 當天 | |||||
N-BAF10/N-SF6 | 12.7 mm | 49.9 mm | ¥558.00 | 當天 | |||||
N-BAF10/N-SF6 | 12.7 mm | 75.1 mm | ¥558.00 | 當天 | |||||
N-BAF10/N-SF6 | 25.4 mm | 30.4 mm | ¥798.00 | 當天 | |||||
N-BAF10/N-SF6 | 25.4 mm | 35.1 mm | ¥798.00 | 當天 | |||||
N-LAK22/N-SF6 | 25.4 mm | 40.0 mm | ¥798.00 | 當天 | |||||
N-LAK22/N-SF6 | 25.4 mm | 45.0 mm | ¥798.00 | 當天 | |||||
N-LAK22/N-SF6 | 25.4 mm | 50.0 mm | ¥798.00 | 當天 | |||||
N-LAK22/N-SF6 | 25.4 mm | 60.0 mm | ¥798.00 | 當天 | |||||
N-BAF10/N-SF6 | 25.4 mm | 75.1 mm | ¥798.00 | 當天 | |||||
N-BAF10/N-SF6 | 25.4 mm | 100.1 mm | ¥798.00 | 當天 | |||||
N-LAK22/N-SF6 | 25.4 mm | 125.0 mm | ¥798.00 | 當天 | |||||
N-BAF10/N-SF6 | 25.4 mm | 150.5 mm | ¥798.00 | 當天 | |||||
N-LAK22/N-SF6 | 25.4 mm | 200.1 mm | ¥798.00 | 當天 | |||||
N-SF2/N-SF6 | 25.4 mm | 249.2 mm | ¥798.00 | 當天 | |||||
N-SF2/N-SF6 | 25.4 mm | 299.9 mm | ¥798.00 | 當天 | |||||
N-SF2/N-SF6 | 25.4 mm | 400.1 mm | ¥798.00 | 當天 | |||||
N-SF2/N-SF6 | 25.4 mm | 497.6 mm | ¥798.00 | 當天 | |||||
N-BAF10/N-SF6 | 50.8 mm | 75.4 mm | ¥1,118.00 | 當天 | |||||
N-BAF10/N-SF6 | 50.8 mm | 80.3 mm | ¥1,118.00 | 當天 | |||||
N-BAF10/N-SF6 | 50.8 mm | 99.7 mm | ¥1,118.00 | 當天 | |||||
N-LAK22/N-SF6 | 50.8 mm | 150.2 mm | ¥1,118.00 | 當天 | |||||
H-LAF3B/H-ZF52GT | 50.8 mm | 200.0 mm | ¥1,118.00 | 當天 | |||||
N-BAF10/N-SF6 | 50.8 mm | 250.0 mm | ¥1,118.00 | 當天 | |||||
H-LAF3B/H-ZF13 | 50.8 mm | 300.0 mm | ¥1,118.00 | 當天 | |||||
N-BAF10/N-SF6 | 50.8 mm | 400.0 mm | ¥1,118.00 | 當天 | |||||
N-SF5/N-SF6 | 50.8 mm | 500.0 mm | ¥1,118.00 | 當天 | |||||
N-SF10/N-SF6 | 50.8 mm | 748.9 mm | ¥1,118.00 | 當天 | |||||
N-SF5/N-SF6 | 50.8 mm | 1010.0 mm | ¥1,118.00 | 當天 |
消色差膠合透鏡,工作波長:1050-1700 nm
產品型號 | 3D預覽 | 光學元件材質 | 直徑 | 焦距 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
---|---|---|---|---|---|---|---|---|---|
N-LAK22/N-SF6HT | 12.7 mm | 19.0 mm | ¥478.00 | 當天 | |||||
N-LAK22/N-SF6 | 12.7 mm | 25.0 mm | ¥478.00 | 當天 | |||||
N-LAK22/N-SF6 | 12.7 mm | 30.0 mm | ¥478.00 | 當天 | |||||
N-BAF10/N-SF6 | 12.7 mm | 49.9 mm | ¥478.00 | 當天 | |||||
N-BAF10/N-SF6 | 12.7 mm | 75.1 mm | ¥478.00 | 當天 | |||||
N-BAF10/N-SF6 | 25.4 mm | 30.4 mm | ¥698.00 | 當天 | |||||
N-BAF10/N-SF6 | 25.4 mm | 35.1 mm | ¥698.00 | 當天 | |||||
N-LAK22/N-SF6 | 25.4 mm | 40.0 mm | ¥698.00 | 當天 | |||||
N-LAK22/N-SF6 | 25.4 mm | 45.0 mm | ¥698.00 | 當天 | |||||
N-LAK22/N-SF6 | 25.4 mm | 50.0 mm | ¥698.00 | 當天 | |||||
N-LAK22/N-SF6 | 25.4 mm | 60.0 mm | ¥698.00 | 當天 | |||||
N-BAF10/N-SF6 | 25.4 mm | 75.1 mm | ¥698.00 | 當天 | |||||
N-BAF10/N-SF6HT | 25.4 mm | 100.1 mm | ¥698.00 | 當天 | |||||
N-LAK22/N-SF6 | 25.4 mm | 125.0 mm | ¥698.00 | 當天 | |||||
N-BAF10/N-SF6 | 25.4 mm | 150.5 mm | ¥698.00 | 當天 | |||||
N-LAK22/N-SF6 | 25.4 mm | 200.1 mm | ¥698.00 | 當天 | |||||
N-SF2/N-SF6 | 25.4 mm | 249.2 mm | ¥698.00 | 當天 | |||||
N-SF2/N-SF6 | 25.4 mm | 299.9 mm | ¥698.00 | 當天 | |||||
N-SF2/N-SF6 | 25.4 mm | 400.1 mm | ¥698.00 | 當天 | |||||
N-SF2/N-SF6 | 25.4 mm | 497.6 mm | ¥698.00 | 當天 | |||||
N-BAF10/N-SF6 | 50.8 mm | 75.4 mm | ¥998.00 | 當天 | |||||
N-BAF10/N-SF6 | 50.8 mm | 80.3 mm | ¥998.00 | 當天 | |||||
N-BAF10/N-SF6 | 50.8 mm | 99.7 mm | ¥998.00 | 當天 | |||||
N-LAK22/N-SF6 | 50.8 mm | 150.2 mm | ¥998.00 | 當天 | |||||
N-LAK22/N-SF6 | 50.8 mm | 200.0 mm | ¥998.00 | 當天 | |||||
N-BAF10/N-SF6 | 50.8 mm | 250.0 mm | ¥998.00 | 當天 | |||||
N-BAF10/N-SF6 | 50.8 mm | 300.0 mm | ¥998.00 | 當天 | |||||
N-BAF10/N-SF6 | 50.8 mm | 400.0 mm | ¥998.00 | 當天 | |||||
N-SF5/N-SF6 | 50.8 mm | 499.7 mm | ¥998.00 | 當天 | |||||
N-SF10/N-SF6 | 50.8 mm | 748.9 mm | ¥998.00 | 當天 | |||||
N-SF5/N-SF6 | 50.8 mm | 1010.0 mm | ¥998.00 | 當天 |
