格蘭·泰勒晶體偏振棱鏡
- 高消光比，大于100,000:1
- 高激光損傷閾值，適用于中等功率激光
- 工作波長：200-3000 nm
- 特殊緩沖橡膠墊設計
- 產品介紹
- 曲線
產品說明
格蘭型晶體偏振棱鏡采用格蘭·泰勒設計：把兩塊高級雙折射晶體斜面相對、背靠背放置。這兩個棱鏡具有相同的光軸方向，平行于反射面，垂直于傳播光束。由于晶體的雙折射特性，光波在光軸方向和垂直光軸方向傳播的折射率不同，入射光束在棱鏡交界處的玻璃-空氣界面上發生全內反射：反射光包括所有的o光和部分e光，而通過偏振器的透射光是高度線偏振的e光，可應用于需要高質量偏振光束的場景。
兩塊雙折射晶體之間采用空氣間隙結構，而非化學粘合，提高損傷閾值，因此可用于高功率的應用場景。晶萃光學JCOPTIX提供的格蘭·泰勒晶體偏振棱鏡安裝在經過陽極氧化發黑處理的外殼中，反射光被棱鏡表面的膜層吸收，適用于中等功率激光。對于高功率的應用，晶萃光學JCOPTIX提供由散射極低的雙折射晶體制成的格蘭激光晶體偏振棱鏡。如需定制其他基底材料、膜系或尺寸，請聯系技術支持。
格蘭·泰勒晶體偏振棱鏡外殼帶有標準SM1外螺紋，方便用戶直接安裝于標準SM1內螺紋系列安裝座（如MMR-1T旋轉調整架）。SM1螺紋底部采用晶萃光學JCOPTIX獨有的緩沖橡膠墊圈設計，方便用戶將棱鏡偏振方向與旋轉安裝座特定角度直接對齊。操作簡單、快捷，具體如下：
1. 將偏振棱鏡擰入旋轉安裝座，SM1螺紋行進到底端，可根據需要鎖定安裝座旋轉部件。
2. 檢查偏振棱鏡起偏方向（棱鏡外殼白線標記方向）與安裝座上目標刻度（0°或90°）的角度差異。
3. 稍微用力繼續旋轉偏振棱鏡外殼突出柱體部分，直至棱鏡起偏方向（棱鏡外殼白線）與安裝座上目標刻度對齊，可調節角度約為60°。
通用參數
棱鏡尺寸 12.2 mm × 13.7 mm | 通光孔徑 ?10.0 mm |
接受角 >4° REF | 光束偏轉 ＜10 arcsec |
透過波前差（@633 nm） < λ/8 | 結構設計 高損傷閾值空氣隙結構 |
外殼螺紋 SM1外螺紋 | 表面光潔度（劃痕/麻點） 20/10（出/入射面），80/50（側面） |

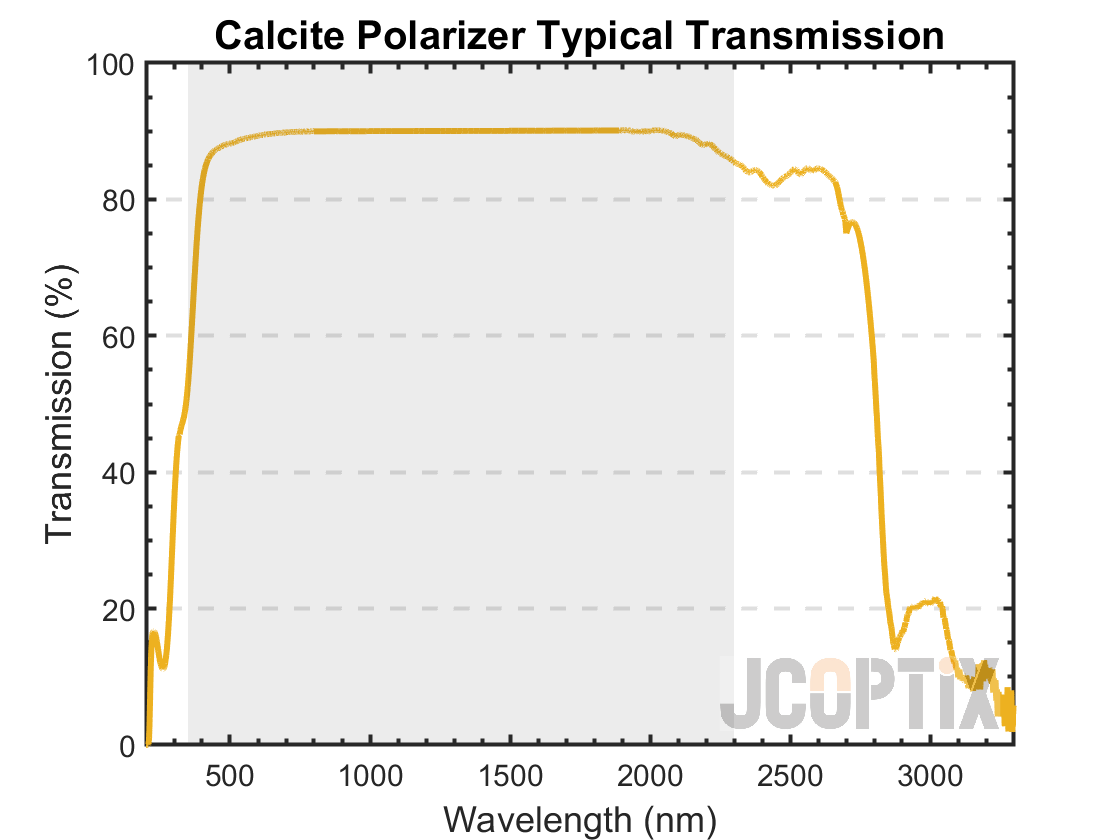

Calcite Polarizer Typical Transmission

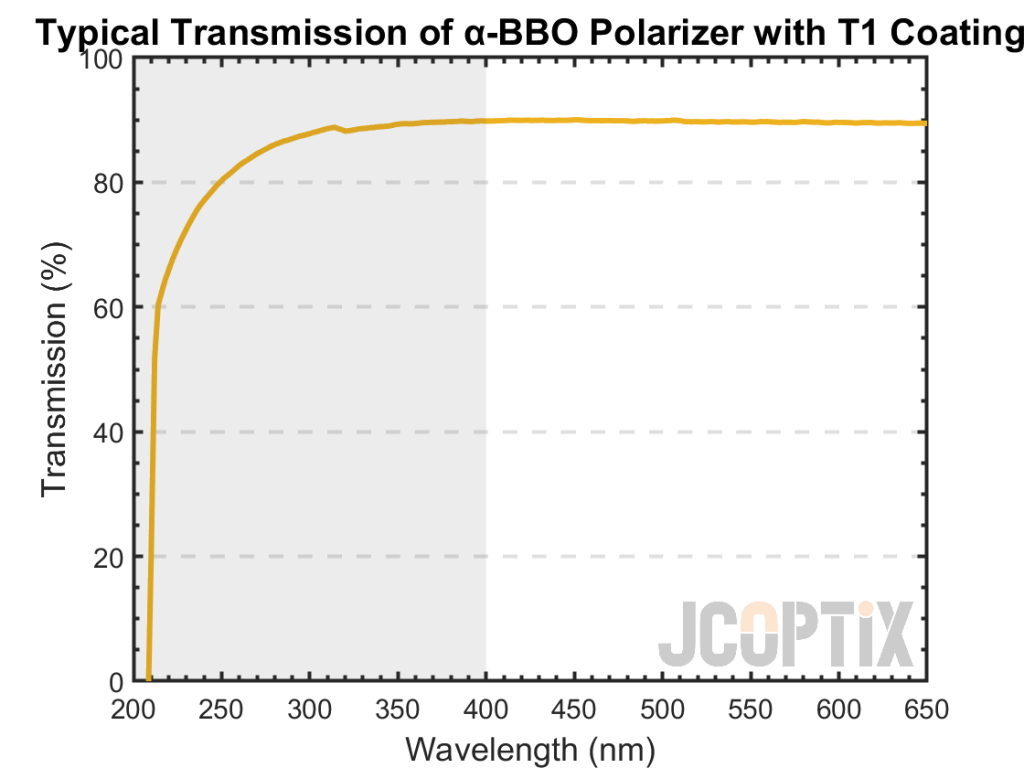

Typical Transmission of α-BBO Polarizer with T1 Coating

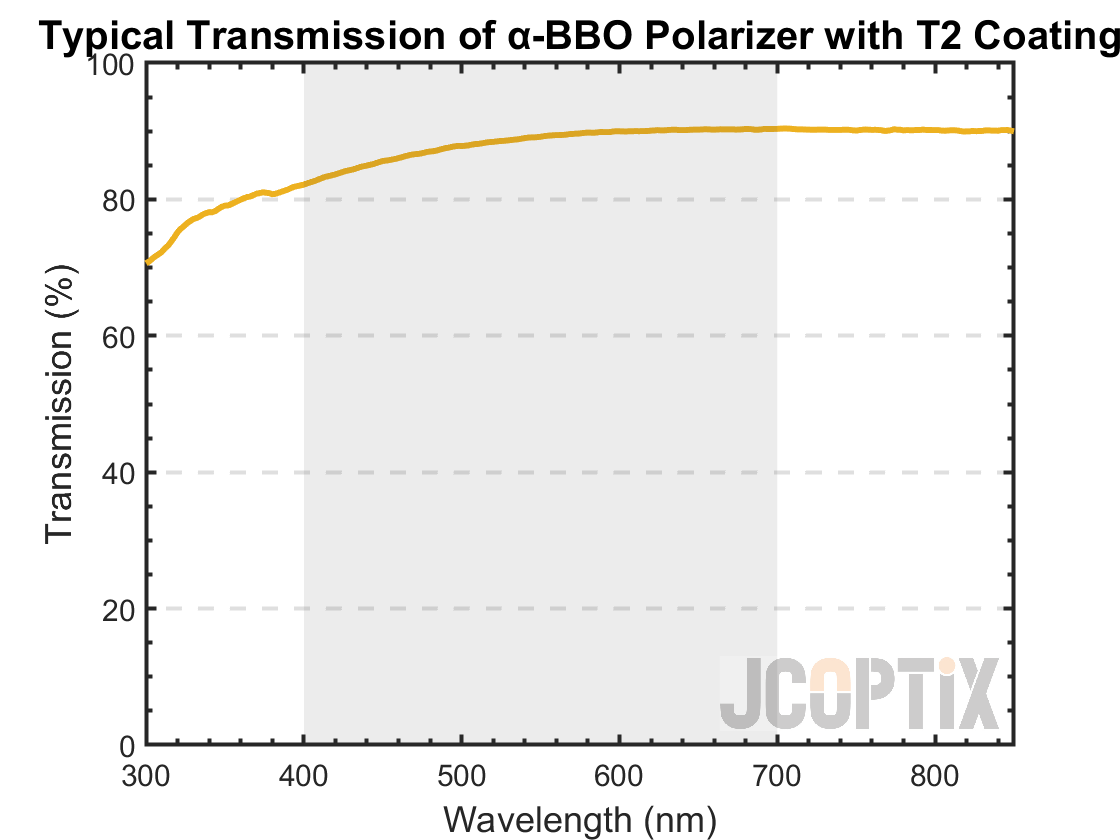

Typical Transmission of α-BBO Polarizer with T2 Coating

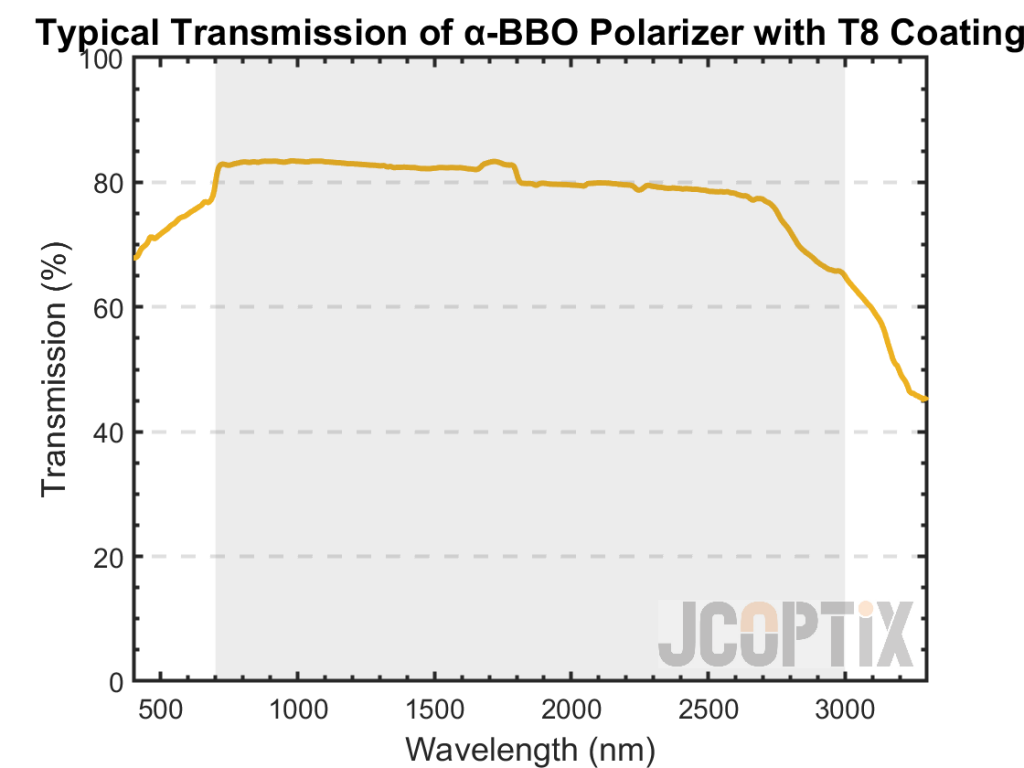

Typical Transmission of α-BBO Polarizer with T8 Coating
格蘭·泰勒晶體偏振棱鏡
| 產品型號 | 3D預覽 | 光學元件材質 | 工作波長 | 通光孔徑 | 消光比 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|---|
| 激光品質天然方解石 | 350-2300 nm | ?10.0 mm | >20,000:1 | ￥4,450.00 | 4周 | |||||
| 激光品質α-BBO | 200-400 nm | ?10.0 mm | 100,000:1 | ￥5,650.00 | 當天 | |||||
| 激光品質α-BBO | 400-700 nm | ?10.0 mm | 100,000:1 | ￥5,590.00 | 當天 | |||||
| 激光品質α-BBO | 700-3000 nm | ?10.0 mm | 100,000:1 | ￥5,650.00 | 當天 |
預對準格蘭泰勒晶體偏振棱鏡套裝
- 帶旋轉鏡架的格蘭泰勒晶體偏振棱鏡套裝
- 偏振方向精確對準旋轉調整架0°刻線
- 高激光損傷閾值，適用于中等功率激光
- 工作波長：200-3000 nm
