非偏振平板分束鏡，工作波段：400-700 nm
- 400-700 nm波段范圍，45°AOI
- 紫外熔融石英基底材料
- 在較寬的波長范圍內保持分束率
- 產品介紹
- 曲線
產品說明
晶萃光學JCOPTIX提供的平板分束鏡適用于以45°角入射的光線和隨機偏振光。在分束鏡的前表面鍍有針對工作波長范圍設計的介質分光膜，后表面鍍有同樣適用于該工作波段的增透膜，以減少背面的反射。同時圓形平板分束鏡的背面有30弧分的楔面，楔形結構的引入使背面反射的光束方向發生偏轉，以最小化反射光束干涉引起的重影。
紫外熔融石英是純度極高的合成非晶二氧化硅，在 195 至 2100 nm 的波長范圍內，具有最大透射率。這種無色的非晶石英玻璃兼具極低的熱膨脹系數和良好的光學性能，在紫外區域具有優異的透射率，同時不會在紫外光下發出熒光，而且耐輻射。與其他光學玻璃(如N-BK7)相比，紫外熔融石英在一定的波長下具有更低折射率，更低熱膨脹系數和更好的均勻性，適用于在深紫外波段需要比N-BK7更高透射率的應用。
晶萃光學JCOPTIX提供五種分光比10:90、30:70、50:50、70:30或90:10 (R:T)，圓形或矩形的平板分束鏡。如有其他特殊尺寸定制需求，請聯系技術支持。
通用參數
光學元件材質 紫外熔融石英 | 工作波長 400-700 nm |
尺寸公差 ± 0.20 mm | 厚度公差 ± 0.20 mm |
鍍膜 增透膜，分光膜 | 增透膜 Rabs< 1% |
表面光潔度（劃痕/麻點） 20/10 |

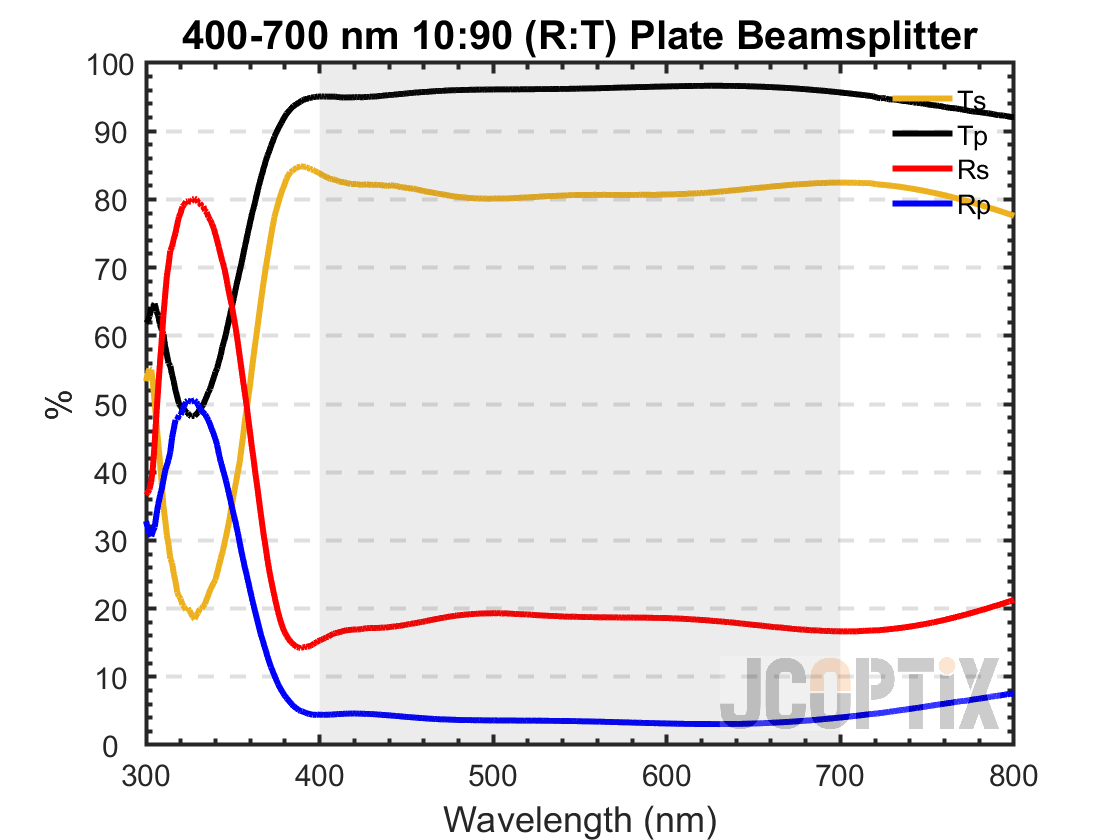

19-T2_TpTsRpRs_202311291728067977.png)
OSB25(R)19-T2

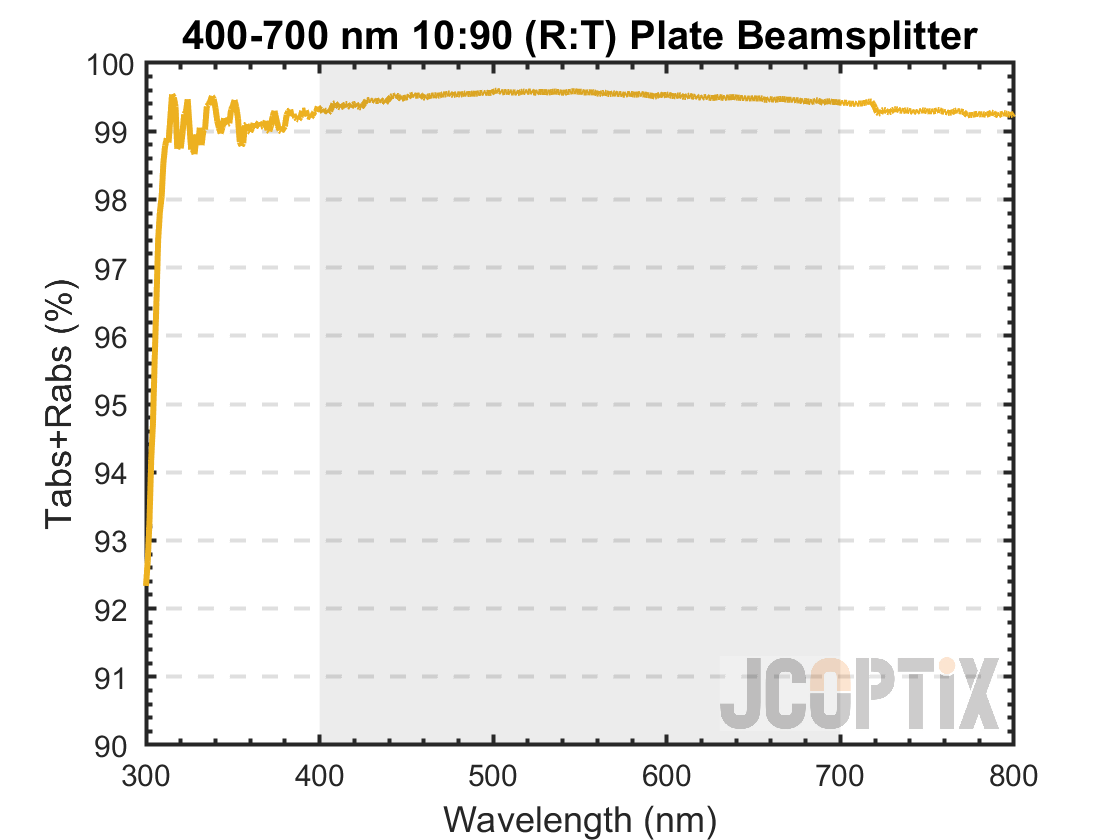

19-T2_TRSum_202311291728069071.png)
OSB25(R)19-T2

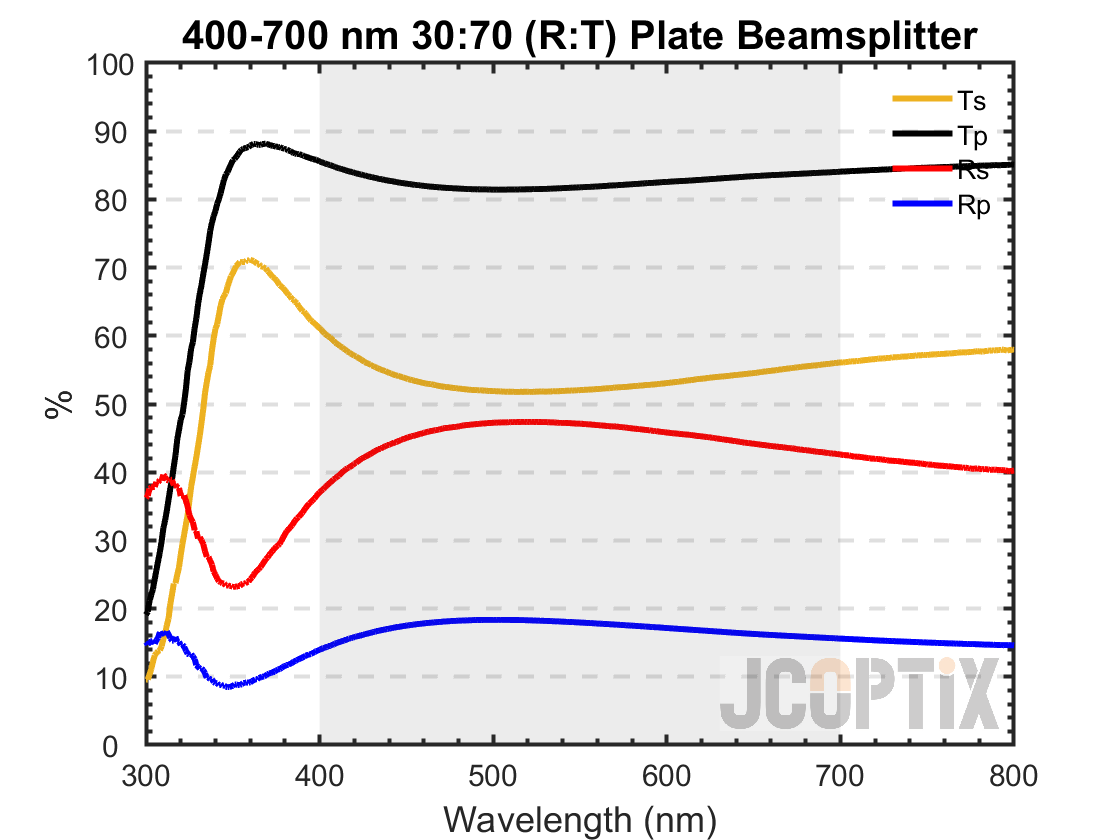

37-T2_TpTsRpRs_202311291728068758.png)
OSB25(R)37-T2

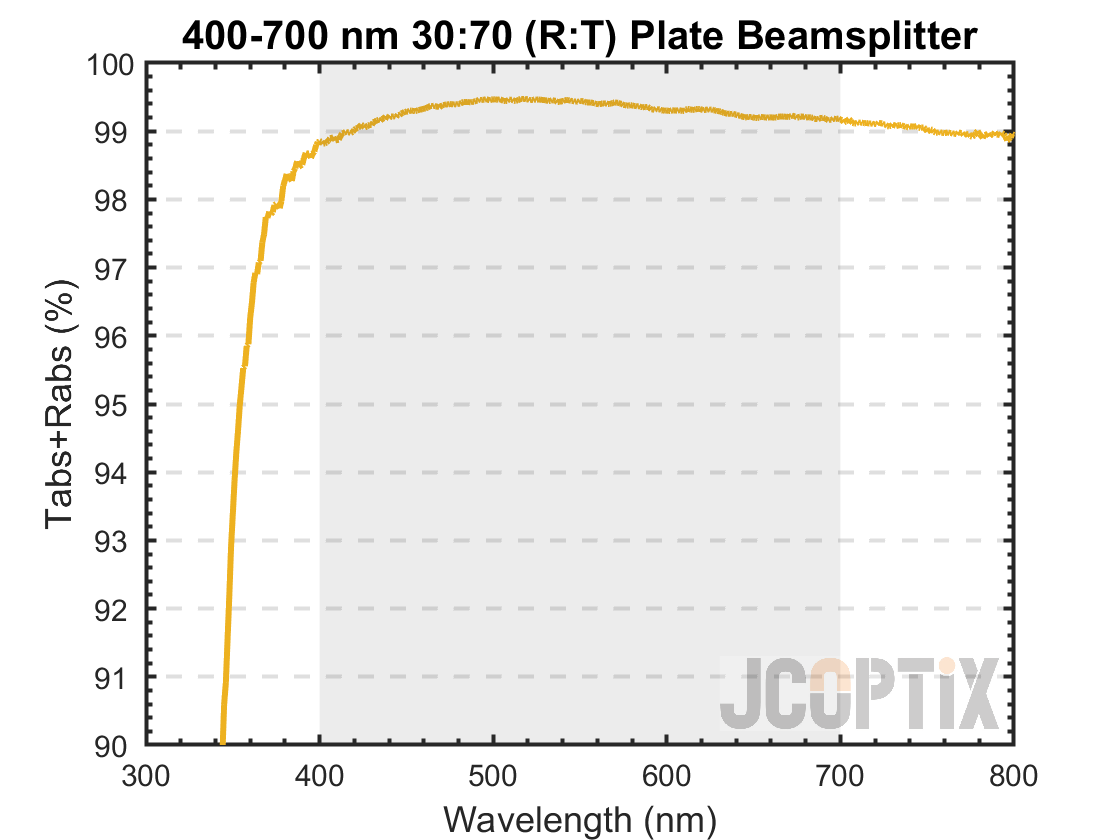

37-T2_TRSum_202311291728069696.png)
OSB25(R)37-T2

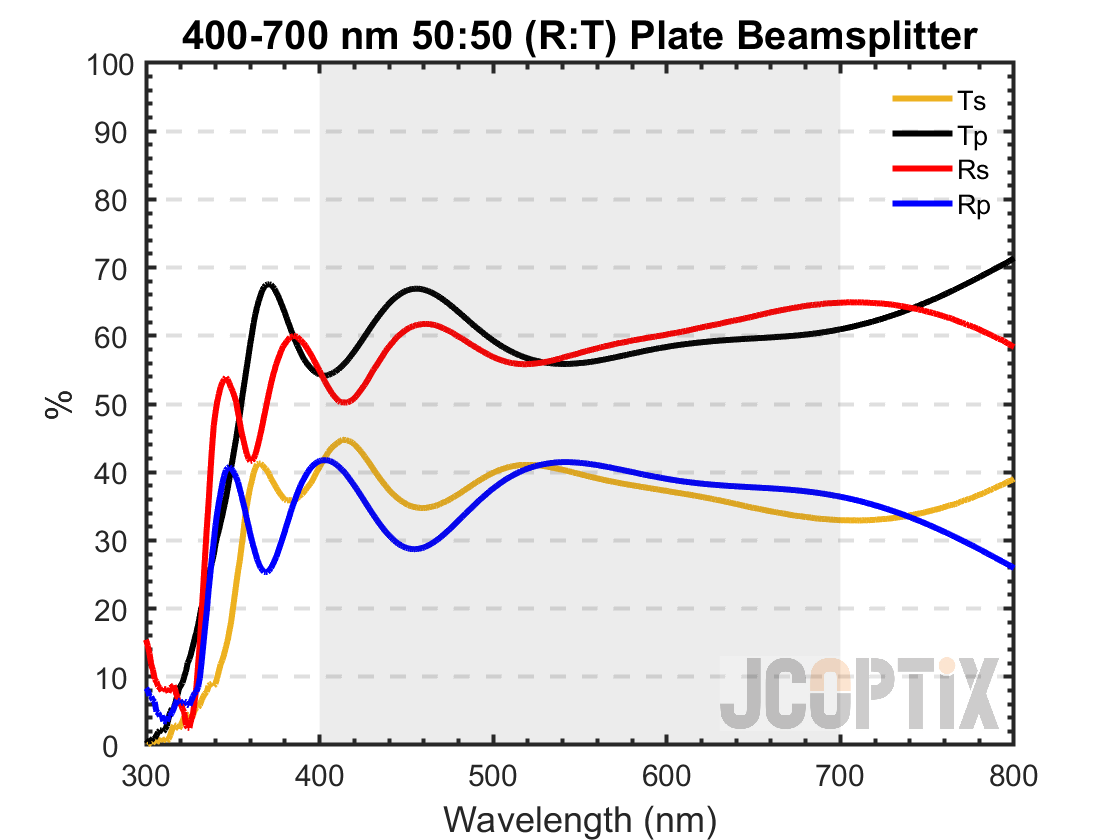

55-T2_TpTsRpRs_202311291728076102.png)
OSBxx(R)55-T2

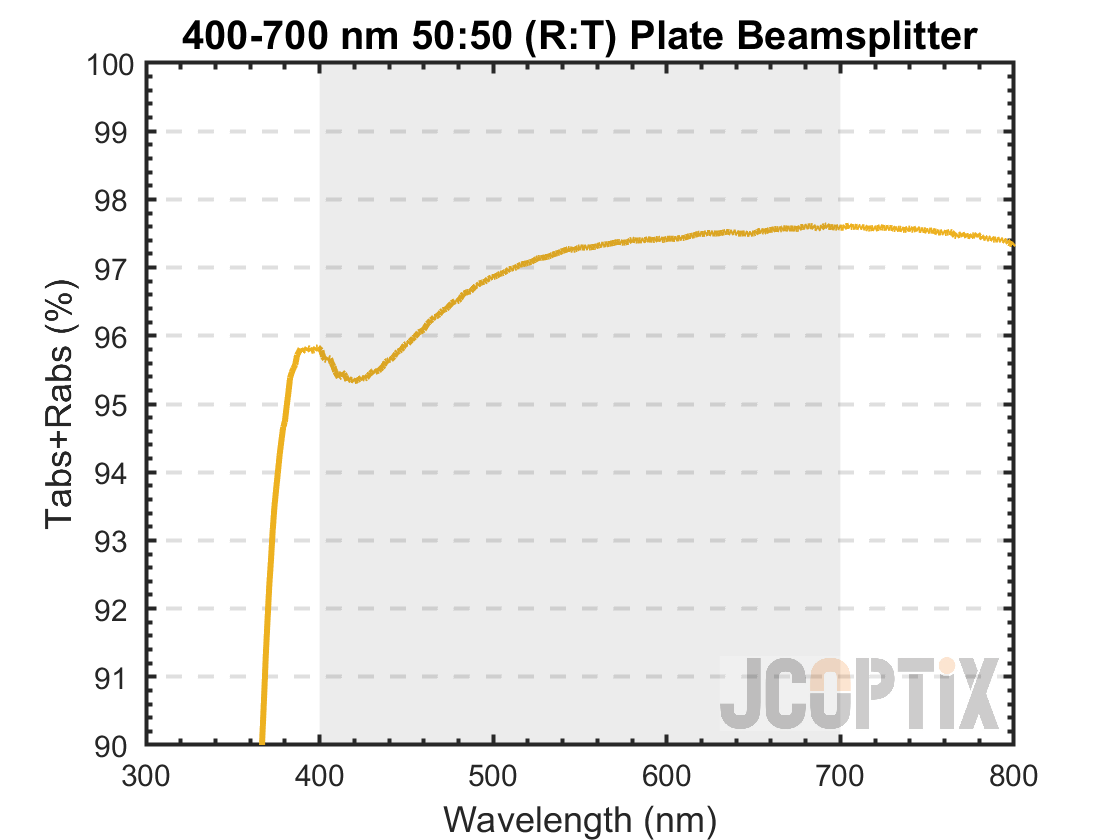

55-T2_TRSum_202311291728070946.png)
OSBxx(R)55-T2

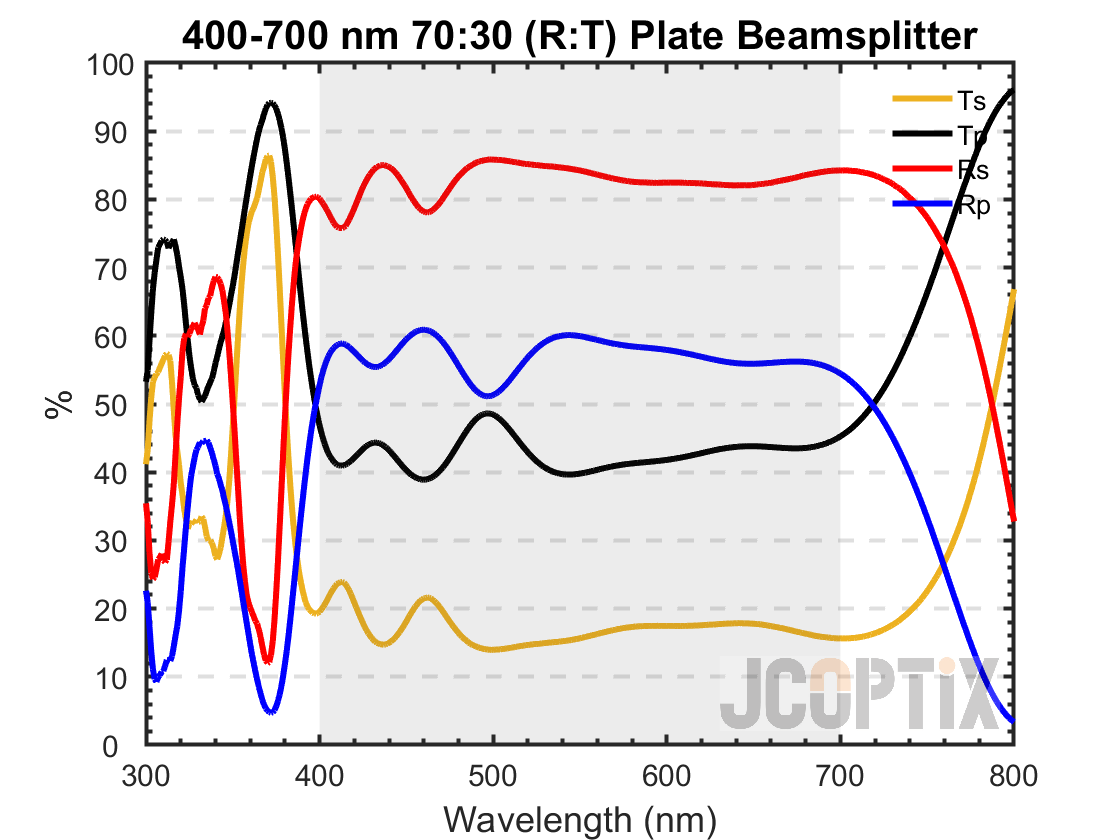

73-T2_TpTsRpRs_202311291728071883.png)
OSB25(R)73-T2
73-T2_TRSum_202311291728072977.png)
OSB25(R)73-T2

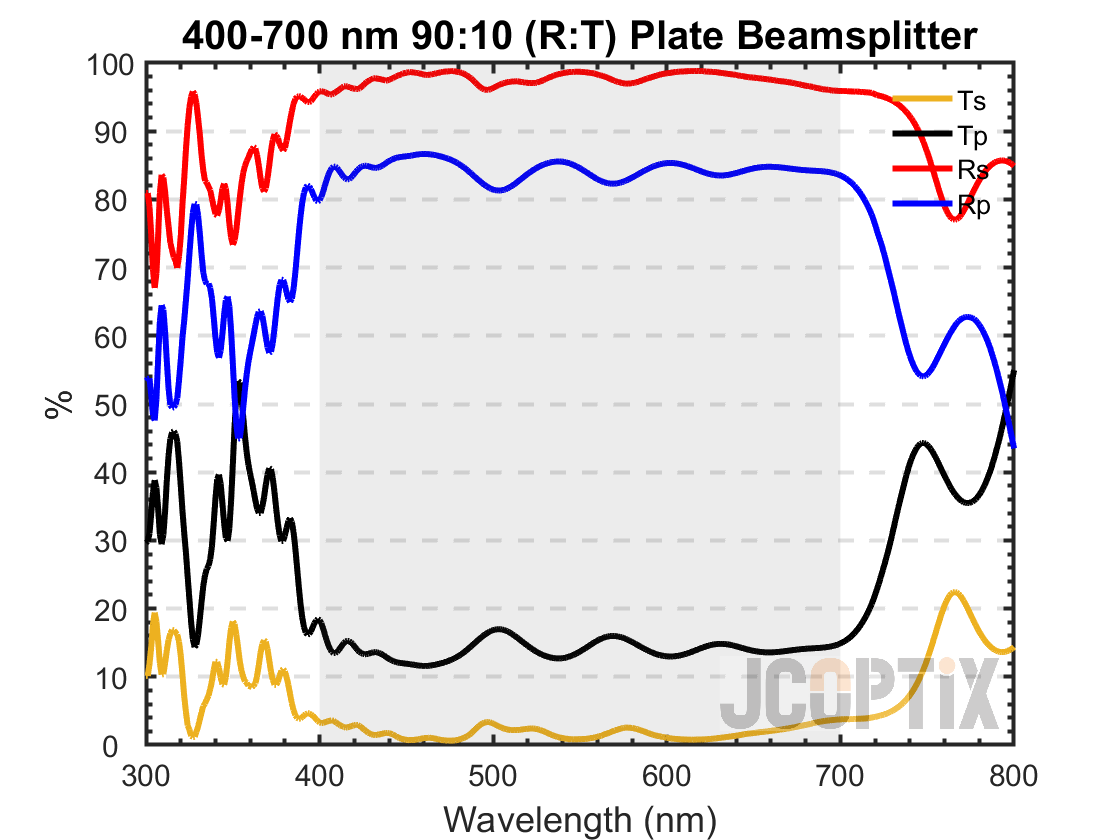

91-T2_TpTsRpRs_202311291728073914.png)
OSB25(R)91-T2

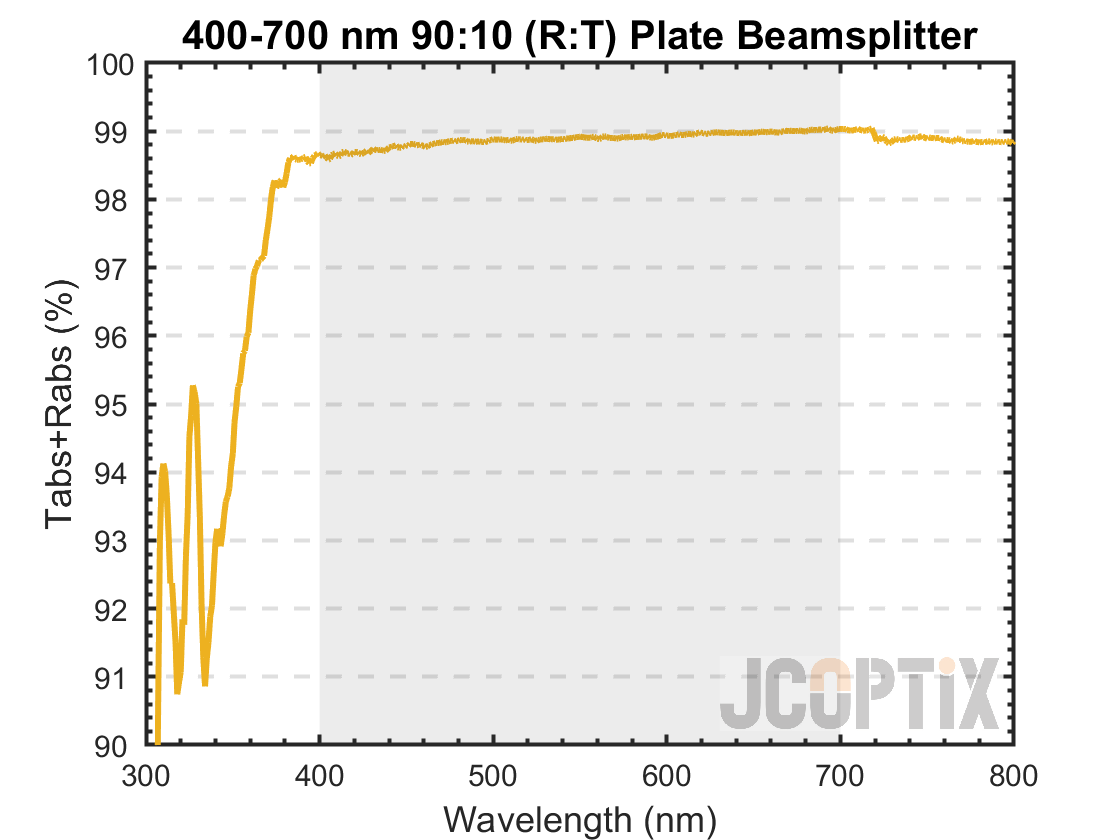

91-T2_TRSum_202311291728074696.png)
OSB25(R)91-T2
非偏振平板分束鏡，分光比：10:90 (R:T)，工作波長：400-700 nm
| 產品型號 | 3D預覽 | 分光比 | 尺寸 | 通光孔徑 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|
| 10:90 (R:T) | ?25.4 mm | >90% of Diameter | ￥778.00 | 當天 | |||||
| 10:90 (R:T) | 25.0 mm × 36.0mm | >90% of Dimension | ￥848.00 | 當天 |
非偏振平板分束鏡，分光比：30:70 (R:T)，工作波長：400-700 nm
| 產品型號 | 3D預覽 | 分光比 | 尺寸 | 通光孔徑 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|
| 30:70 (R:T) | ?25.4 mm | >90% of Diameter | ￥745.00 | 當天 | |||||
| 30:70 (R:T) | 25.0 mm × 36.0mm | >90% of Dimension | ￥848.00 | 當天 |
非偏振平板分束鏡，分光比：50:50 (R:T)，工作波長：400-700 nm
| 產品型號 | 3D預覽 | 分光比 | 尺寸 | 通光孔徑 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|
| 50:50 (R:T) | ?25.4 mm | >90% of Diameter | ￥745.00 | 當天 | |||||
| 50:50 (R:T) | ?50.8 mm | >90% of Diameter | ￥1,388.00 | 當天 | |||||
| 50:50 (R:T) | 25.0 mm × 36.0mm | >90% of Dimension | ￥828.00 | 當天 |
非偏振平板分束鏡，分光比：70:30 (R:T)，工作波長：400-700 nm
| 產品型號 | 3D預覽 | 分光比 | 尺寸 | 通光孔徑 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|
| 70:30 (R:T) | ?25.4 mm | >90% of Diameter | ￥745.00 | 當天 | |||||
| 70:30 (R:T) | 25.0 mm × 36.0mm | >90% of Dimension | ￥828.00 | 當天 |
非偏振平板分束鏡，分光比：90:10 (R:T)，工作波長：400-700 nm
| 產品型號 | 3D預覽 | 分光比 | 尺寸 | 通光孔徑 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|
| 90:10 (R:T) | ?25.4 mm | >90% of Diameter | ￥778.00 | 當天 | |||||
| 90:10 (R:T) | 25.0 mm × 36.0mm | >90% of Dimension | ￥828.00 | 當天 |
