金屬膜直角棱鏡反射鏡，材料：N-BK7
- 帶保護層的銀膜
- 450 nm - 20.0 μm波長范圍內平均反射率大于96%
- 90°反射光線
- 產品介紹
- 金屬膜反射鏡原理
- 曲線
產品說明
晶萃光學JCOPTIX提供的金屬膜直角棱鏡反射鏡在棱鏡斜面鍍有特定金屬膜，用于反射入射角0°到45°范圍內，從棱鏡外部入射到棱鏡斜面上的光束，有效實現光束偏轉。
這款棱鏡使用了有保護層的銀膜，在銀膜表面覆蓋一層二氧化硅介質膜，以防止表面銀膜氧化。雖然保護層能防止銀氧化，但仍不能在高溫、高濕環境中使用。惡劣環境會減弱保護層的性能，使銀膜氧化降解。該復合膜層對于紅外光具有優異的寬帶反射率，同時在可見光和近紅外光區域也能保持非常好的性能。在 450 - 2000 nm的波長范圍內平均反射率大于 97.5％，在 2 - 20 μm的波長范圍內平均反射率大于96%。在工作波長范圍內具有很低的內在群延遲色散 (GDD)，非常適用于重定向飛秒激光器發出的激光。
注意：金屬膜材質特殊，在空氣中長時間暴露或處于濕度較高、有化學腐蝕氣體的環境中，極易發生氧化現象，從而影響性能，屬于消耗品。為確保產品的正常使用和壽命，請遵循以下保存和使用建議：1. 使用前保持環境清潔干燥。2. 操作時佩戴手套，避免直接接觸鏡面。3. 避免損傷產品（剮蹭、劃痕等會加快氧化脫膜）4. 暫不使用時，請放置于配套的保護盒內密封保存。
晶萃光學JCOPTIX提供五種尺寸的金屬膜直角棱鏡反射鏡，如需其他尺寸、材質或膜系反射鏡，請聯系技術支持。
通用參數
光學元件材質 N-BK7 | 通光孔徑 70% L & X |
工作波長 450 nm - 20.0 μm | 鍍膜 銀膜（帶二氧化硅保護層） |
鍍膜位置 斜邊鍍膜 | 入射角度（AOI） 0-45° |
尺寸公差 ± 0.1 mm | 角度公差 ± 3 arcmin |
表面平整度（@633 nm） λ/10 | 表面光潔度（劃痕/麻點） 40/20 |

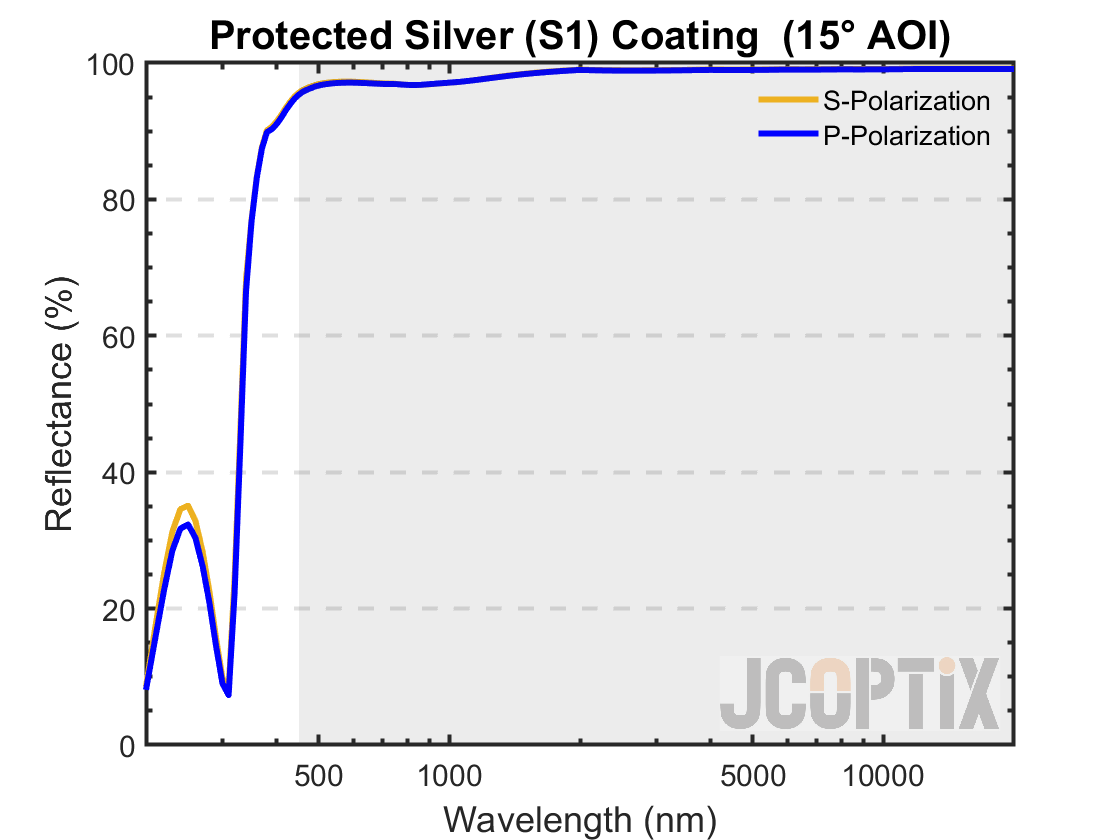

 Coating (15° AOI)_202405171354409036.png)
Protected Silver (S1) Coating (15° AOI)_202405171354409036.png

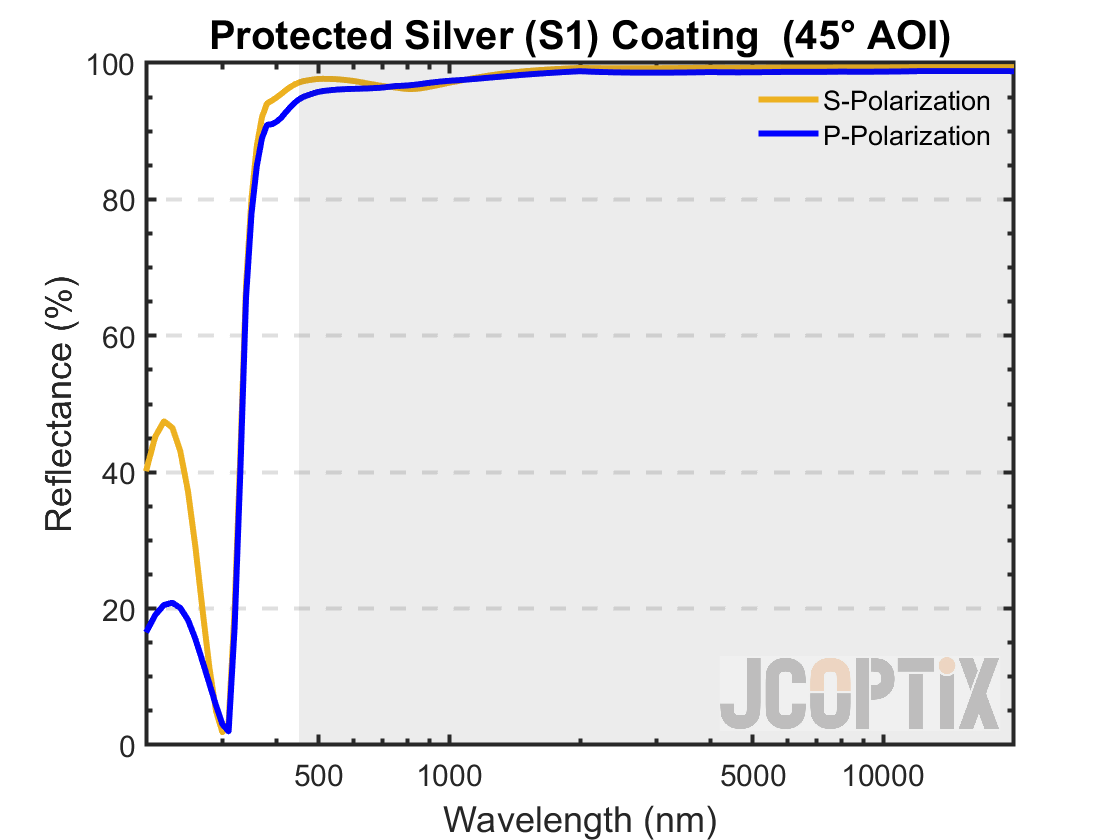

 Coating (45° AOI)_202405171354409349.png)
Protected Silver (S1) Coating (45° AOI)_202405171354409349.png
金屬膜直角棱鏡反射鏡，材料：N-BK7，帶二氧化硅保護層銀膜S1：450 nm - 20.0 μm
| 產品型號 | 3D預覽 | 尺寸 | 通光孔徑 | 工作波長 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|---|
| L：5.0 mm，X：7.1 mm | 70% L & X | 450 nm - 20.0 μm | ￥398.00 | 當天 | |||||
| L：10.0 mm，X：14.1 mm | 70% L & X | 450 nm - 20.0 μm | ￥468.00 | 當天 | |||||
| L：12.5 mm，X：17.7 mm | 70% L & X | 450 nm - 20.0 μm | ￥528.00 | 當天 | |||||
| L：20.0 mm，X：28.3 mm | 70% L & X | 450 nm - 20.0 μm | ￥578.00 | 當天 | |||||
| L：25.0 mm，X：35.4 mm | 70% L & X | 450 nm - 20.0 μm | ￥628.00 | 當天 |
30 mm同軸立方體，用于棱鏡及分束立方
- 外形尺寸：41 mm × 41 mm × 41 mm
- 適配25.4 mm 分束立方體和25 mm直角棱鏡
- 側面帶4個SM1螺紋孔，底座帶M4螺紋孔
晶萃光學JCOPTIX提供的30 mm同軸立方體MCC3-C可用于安裝邊長 25.4或 25 mm 的立方體光學元件，如分束立方、直角棱鏡、直角棱鏡反射鏡等，可兼容30 mm同軸系統和自由空間光路。如需安裝5 mm、10 mm、12.7 mm或20 mm分束立方體可通過我們的MCC3-CA系列分束立方體轉接件進行安裝。光學元件或者轉接件通過同軸立方體內部的三角壓板上的三個1.5 mm HEX內六角螺釘壓緊固定，安裝時必須平整對準底座的三個角，注意不要擰得過緊以免損傷光學件。三角壓板內側也設置有膠墊可保護光學元件。立方體的四個側面中心均設置有SM1螺紋孔和美制4-40螺孔，用于連接SM1螺紋組件和同軸系統接桿，底部設置有M4螺紋孔用于連接接桿。
| 產品型號 | 3D預覽 | 元件固定方式 | 適用光學元件 | 分享 | 對比 | 單價 | 發貨日期 | 購物車 |
|---|---|---|---|---|---|---|---|---|
| 壓蓋固定 | 25.4 mm分束立方體/25 mm直角棱鏡 | ￥663.00 | 當天 |
分束立方體轉接件
接件_202201241405023152.png)
- 與30 mm同軸立方體MCC3-C配合安裝
- 用于5 mm、10 mm、12.7 mm和20 mm分束立方體
- 通過轉接件安裝使光學元件位于同軸系統中心
晶萃光學JCOPTIX提供的分束立方體轉接件用于與30 mm同軸立方配合安裝于同軸系統中，轉接件上都有一個入射面通光孔徑，通光區域大于面積的80%。轉接件由上下兩個可分離的組件組成，轉接件上設置了不同大小尺寸的凹槽用于適配不同尺寸的立方體，光學元件與上下兩個組件凹槽面對齊后組合成25.4 mm的立方體，然后固定于30 mm同軸立方體MCC3-C中。
二維棱鏡調整架
整架2_畫板 1_202203251048122699_202205231617357302.png)
- 適用于夾持棱鏡、立方體等光學元件
- ±4°的俯仰和傾斜調節，調節精度0.38°/轉
- 安裝平板可以自行拆裝，實現左、右手結構互換安裝
- 附送MMA-CA1可調小壓臂（可單獨購買），夾持最大高度26 mm光學元件（可拓展高度）
晶萃光學JCOPTIX提供二維棱鏡調整架適用于夾持棱鏡、立方體等光學元件。調整架包括L型調整支架和安裝平板。L型調整支架上設置有兩個M6 × 0.25螺紋副，可實現±4 °俯仰和偏擺調節，調節精度為0.38°/轉；并附送二顆M4 × 10圓柱頭螺釘。
安裝平板可以拆下，固定到任一安裝臂上，實現左手或右手結構的互換。（觀察者正對調整架，豎直的安裝臂相對于入射光處于左側時，稱為左手結構；反之稱為右手結構。）
安裝平板上設置有六個M4螺紋貫穿孔用于安裝可調壓臂。光學元件通過壓臂末端M4尼龍頭緊定螺釘（兼容2 mm六角扳手）固定，適用最大高度為26 mm的光學元件?？烧{(diào)壓臂自帶MMA-EP1壓臂延長接桿。如需安裝更高光學元件，可搭配MMA-EP1（增高33 mm）或MMA-EP2（增高58 mm）壓臂延長接桿。
二維平臺調整架
整架_202307211110503543.png)
- ±3°或±4°的俯仰和傾斜調節
- 適用于夾持棱鏡、立方體等光學元件
- 通過可調壓臂夾持光學元件（壓臂高度可拓展）
- 安裝平臺尺寸50 mm ×?50 mm和75 mm × 75 mm可選
晶萃光學JCOPTIX提供的二維平臺調整架適用于夾持棱鏡、立方體等光學元件。平臺板可以水平或垂直方向安裝，其中MMB-1調整架帶有50 mm正方形安裝平臺板且附送可調壓臂，可夾持最大高度26 mm的光學元件。MMB-2調整架帶有75 mm正方形安裝平臺板且附送可調壓臂，可夾持最大高度88 mm的光學元件。
MMB-1調整架上設置有兩個M6 × 0.25螺紋副，可實現±4 °俯仰和偏擺調節，調節精度為0.38°/轉。安裝平臺板上有5個M4螺紋貫穿孔，可用于安裝可調壓臂，光學元件通過壓臂末端M4尼龍頭緊定螺釘（兼容2 mm六角扳手）固定。 MMB-2調整架上設置有兩個M6 × 0.25螺紋副，可實現±3 °俯仰和偏擺調節，調節精度為0.25°/轉，安裝平臺板上分布有M4和M6螺紋貫穿孔，光學元件通過可調壓臂上的彈性手擰螺絲固定。兩款調整架固定后板中心上均設置了一個帶十字刻線的M4螺孔，螺孔位置和正方形平臺板中心重合，可配合12.7mm的接桿水平安裝調整架。
正方形安裝平臺板上有5個M4螺紋貫穿孔，用于安裝可調壓臂。光學元件通過壓臂末端M4尼龍頭緊定螺釘（兼容2 mm六角扳手）固定，適用最大高度為26 mm的光學元件?？烧{(diào)壓臂自帶MMA-EP1壓臂延長接桿。如需安裝更高光學元件，可搭配MMA-EP1（增高33 mm）或MMA-EP2（增高58 mm）壓臂延長接桿。
