晶萃光學JCOPTIX于不久前推出了幾套顯微光譜探測系統，將光學顯微成像與光譜分析相結合，可以同步獲取樣品的空間形貌與光譜信息，實現對微觀尺度物質成分、結構及動態過程的精準探測。

這幾套顯微光譜探測系統憑借其出色的性能、模塊化的設計理念、極高的兼容性和自由度，贏得了眾多科研工作者的青睞。為進一步滿足廣大客戶更多元化、個性化的實驗需求，晶萃光學JCOPTIX又陸續上架了開放式顯微系統的核心模塊和重要零部件。

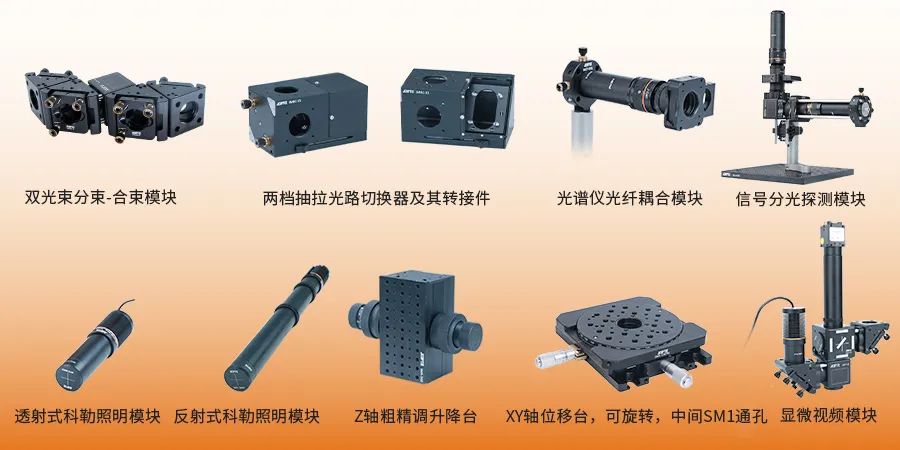

顯微成像組件：

• 科勒照明模塊

  晶萃光學JCOPTIX目前提供有反射式和透射式兩種科勒照明模塊，可實現工作距離內樣品的均勻照明，排除光源成像對觀察樣品時的影響。其中反射式科勒照明模塊包含視場光闌與孔徑光闌，視場光闌可限制成像視場以及雜散光進入系統，孔徑光闌限制光束直徑和通量，權衡圖像分辨率和景深以獲得更好的成像效果。

• 激光分束-合束模塊

  晶萃光學JCOPTIX提供的激光分束-合束模塊不僅可以實現將不同光束合成為單一孔徑光源輸出，還可以將光源分為不同的波長通道輸出，同時滿足合束/分束需求。目前我們提供有雙光束分束-合束模塊、三光束分束-合束模塊以及預組裝寬譜光源與單波長激光合束模塊。

• 信號分光探測模塊

  晶萃光學JCOPTIX提供的信號分光探測模塊由成像光路和光譜探測光路組成，采用非偏振分束鏡將光路一分為二，分別用于成像和光譜探測。模塊方便拆卸和組裝，兼容可見光到近紅外波段，可應用于光鑷系統、透射式或反射式光譜檢測。

• 光譜儀光纖耦合模塊

  晶萃光學JCOPTIX提供的光譜儀光纖耦合模塊可實現將待測光束快速耦合入多模光纖。光束經過濾光片濾光后，由聚焦透鏡耦合進光纖，最終可實現探測光束經光纖進入光譜儀內。

• 顯微視頻模塊

  晶萃光學JCOPTIX提供的顯微視頻模塊采用無限遠光學系統，可以輸出2592 × 1944 像素的彩色圖片或者視頻。模塊設計緊湊，兼容強，支持自定義安裝濾光片、光源、物鏡等元件，方便用戶進行功能拓展，能滿足多元化的實驗需求。

• 顯微斜射模塊

  晶萃光學JCOPTIX提供的顯微斜射模塊，兼容1英寸機械結構，適配各種透射式顯微成像系統，可實現明場與斜射的自由切換。模塊配備兩種斜射光闌，每種各有5個不同的通光尺寸，配合旋轉鏡架調整入射光角度，可實現多種良好的斜射立體效果。

• DIC棱鏡插塊

  晶萃光學JCOPTIX提供的DIC棱鏡插塊需配合物鏡轉盤IMA-OTD5一起使用，適配5X、10X、20X的國產長工作距離消應力偏光物鏡、國產無限遠金相物鏡以及其他DIC物鏡，可實現微分干涉顯微成像。插塊帶有調節旋鈕，可通過調整內部棱鏡的位置改變微分干涉成像的效果。

• 管鏡

  晶萃光學JCOPTIX提供的無限遠校正物鏡的管鏡，兩種工作波長（400-700 nm、650-1050 nm）可選，適配相機C Mount接口，兼容30 mm和60 mm籠式系統，方便用戶自定義搭建自己的顯微探測系統。其中可調節管鏡可提供4.5 mm像面調節行程，適用于管鏡有微調需求的顯微系統；固定式管鏡適用于管鏡無調節需求的顯微系統。

顯微系統光機

• 兩檔抽拉光路切換器及其組件

  晶萃光學JCOPTIX提供的特色兩檔抽拉光路切換器，采用撥桿設計，簡便快捷易操作，可實現空檔-工作檔切換。機械和磁吸組合限位，保證重復定位精度，直線導軌設計保證檔位間高精度滑動切換。調節采用的精密螺紋副，可為安裝在抽拉盒內部安裝架上的光學元件提供±1.5°的俯仰偏擺調節，調節分辨率可達0.25 mm/r。配套轉接件及其他輔件設計穩定可靠，可用于搭建顯微成像系統及其他光學系統。

• 顯微成像調節機構及其組件

  晶萃光學JCOPTIX提供的顯微成像調節機構及其組件，可用于搭建顯微系統使用。其中Z軸粗精調升降臺粗調行程48 mm，可在任意位置接入型材安裝。顯微鏡載物臺結構可靠，移動順暢無卡滯，無跳躍，載物臺上可拓展安裝不同的載玻片支架，適用多種不同場合。IMSZ-MA兩軸載物臺轉接件中間帶有直徑60 mm的通孔，承載能力強，安裝便捷可靠，可用于轉接Z軸粗精調升降臺與XY位移臺（如DML-13XY1）。

• 物鏡轉盤

  晶萃光學JCOPTIX提供帶有RMS和M26內螺紋的物鏡轉盤，可以同時安裝多個不同倍率的物鏡，便于用戶在使用顯微系統時切換物鏡。

• 物鏡座轉接件

  晶萃光學JCOPTIX提供的物鏡座轉接件，兼容30 mm和60 mm同軸系統，拆裝便捷。轉接件通過燕尾槽與燕尾式物鏡轉盤進行連接，可保證物鏡和系統之間的同軸性，結構緊湊，穩定性高。

• 光路遮光元件

  晶萃光學JCOPTIX提供的橡膠遮光管可用于光路遮光，避免環境光的干擾。橡膠遮光管可連接SM1標準透鏡套筒，伸縮長度為70-100 mm，且在伸縮過程中，通光孔徑不發生變化，非常適合顯微系統調焦時對光路進行遮光。

• 13 mm行程XY軸位移臺

  晶萃光學JCOPTIX提供的XY軸位移臺可在X和Y方向提供13 mm行程，高度僅25.4 mm，兼容30 mm和60 mm同軸系統。位移臺中心為SM1螺紋通孔，臺面兼容載玻片彈簧夾，非常適合顯微鏡觀察時調節視野。

• 66 mm型材導軌滑塊及配件

  晶萃光學JCOPTIX提供的66 mm系列型材導軌適用于搭建高穩的光機系統，具有外形結構緊湊、使用方便、兼容性強、應用場景豐富等優點。型材導軌可通過垂直安裝板實現導軌垂直或水平安裝，滑塊的結構可以方便在導軌任意位置卡入安裝，不需要從導軌末端安裝。

現在，無需再局限于整機系統的固定配置，可以像搭“積木” 一樣，根據特定的研究目標、實驗流程或預算要求，從晶萃光學JCOPTIX的產品中自由選擇、靈活組合，親手搭建起完全契合您需求的顯微探測解決方案！期待您的選購！
