在現代光學精密研究中，如何實現光路的精確操控是其中的核心問題之一。濾光片作為篩選特定波長光線的關鍵元件，其動態切換能力已成為現代光學系統不可或缺的重要功能。傳統的手動更換方式（手動濾光片轉輪），雖然基礎可靠，但是效率低下、操作繁瑣、定位精度難以保證，無法滿足高速切換和自動化切換需求。為了解決這些痛點，晶萃光學JCOPTIX于近期推出了兩種電動濾光片轉輪：一體式電動濾光片轉輪和高速電動濾光片轉輪，旨在滿足科研與工業領域中實現動態濾光的高精度需求，可應用于彩色CCD攝影、多通道熒光顯微成像、光譜測量等多種需要便捷、快速更換濾光片的場景。

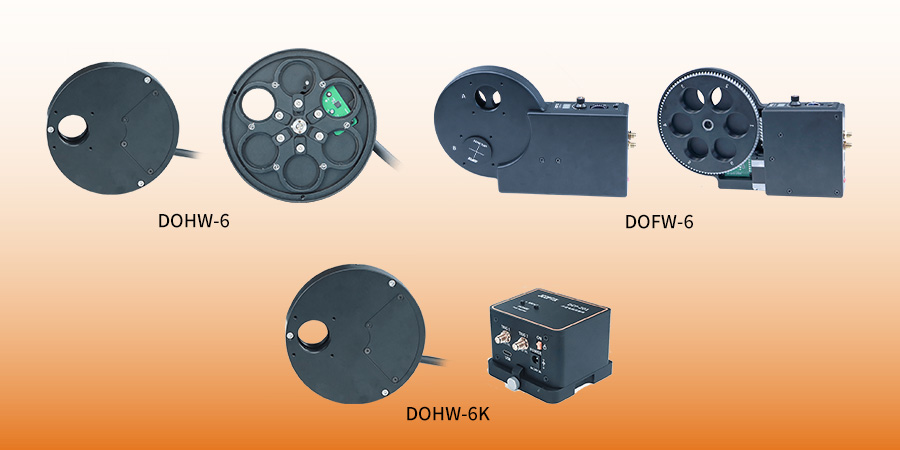

• DOFW系列電動濾光片轉輪

  晶萃光學JCOPTIX提供的DOFW-6電動濾光片轉輪操作靈活便捷，系統集成度高。轉輪設計精巧，采用機電一體化設計，由一個電氣外殼和一個用于安裝濾光片的轉盤構成，轉盤內可輕松容納多達6片直徑25.4 mm、最大厚度6.35 mm的光學濾光片或其它光學元件。轉輪采用卡環固定元件，可以實現濾光片的穩固安裝。轉輪內部采用高精度驅動機構，確保每一次濾光片切換都能達到極高的定位精度和出色的重復性。

  轉輪上設有A、B兩個通光孔，每個端口均設有標準SM1(1.035"-40)內螺紋，用戶可直接安裝帶有SM1外螺紋的各類光學組件，如透鏡套筒等。每個端口兩側的外殼上各設有四個4-40螺孔，可兼容30 mm同軸系統，用戶可借助同軸接桿快速構建穩固的同軸系統，從而滿足復雜的系統集成需求。轉輪底部帶有兩個M6和一個M4的螺紋孔，用戶可直接安裝于自由空間，簡單快捷。

  濾光片轉輪頂部集成有功能面板，可大幅簡化操作流程。

  • 用戶可直接通過頂部機械撥輪直接手動切換至所需濾光片，響應迅速，且無需依賴電腦控制。
  • 轉輪頂部設有顯示屏，能清晰指示當前所選濾光片位置編號。考慮到實驗室的實際使用環境，面板上特別配備有亮度調節旋鈕，用戶可根據環境光線需要調節亮度，甚至可完全關閉屏幕背光（息屏），減少環境光干擾，特別適合在暗室或光敏實驗環境中使用。
  • 面板上還設有A/B通光孔切換撥扭，用戶只需輕輕撥動頂部撥鈕，即可切換轉輪通光孔位置，從而快速適配不同的光路，而無需重新調整整個光路設置。



• DOHW系列高速電動濾光片轉輪

  晶萃光學JCOPTIX提供的DOHW-6高速電動濾光片轉輪，能實現毫秒級快速切換，適用于多波長熒光成像、高速光譜采樣等多種應用場景。在機械接口方面，DOHW系列轉輪和DOFW系列轉輪一樣，同樣具有較高的靈活性和兼容性。通光孔兩側同樣均設有SM1(1.035"-40)內螺紋；但通光孔一側的外殼上，其四周設有4個4-40螺紋孔，另一側則設有直徑6 mm的接桿孔，可直接插入標準的6毫米接桿，兼容30 mm同軸系統。此外，外殼側面一周均勻設有四個間隔90°的M4螺紋孔，用戶可以多種角度將轉輪穩定固定在光學平臺或其它結構中，極大增強了系統集成的靈活度，適應多種光路布局需求。

  轉輪結構設計獨特，用戶可直接打開轉輪上蓋安裝、更換或清潔最多6個直徑25 mm或25.4 mm的濾光片。上蓋上設計了一個觀察窗口，用戶借助觀察窗口（無需拆卸轉輪），即可完成濾光片更換、檢查和維護，從而提升了系統整體運行效率。

  為了確保轉輪穩定運行，該款電動濾光片轉輪需配合晶萃光學JCOPTIX提供的DCP-201控制器使用，從而實現最佳性能。為進一步提高用戶選配的便利性，晶萃光學JCOPTIX特提供高速電動濾光片轉輪套裝DOHW-6K，內包含一臺高速電動濾光片轉輪DOHW-6及控制器DCP-201，購買后可直接使用。

除了系統集成度高，本地操作方便外，兩款轉輪均可借助USB Type-C線連接電腦，實現遠程控制和實時狀態監控。晶萃光學JCOPTIX為其提供了功能強大、界面友好的PC端控制軟件，軟件不僅能完成基本的濾光片切換和實時狀態（如位置等）顯示，還可通過隊列模式定義復雜的切換順序、循環次數、間隔時間，功能強大，使用便捷。此外，軟件還附帶了完整的C/C++和LabVIEW驅動，用戶可將轉輪集成到現有的LabVIEW等自定義控制系統中，實現復雜的實驗流程和定制化操作。轉輪還支持通過外部TTL等效電平信號進行輸出觸發，從而可實現多設備（如相機、激光器）精確同步操作，構建高自動化的實驗系統。

晶萃光學JCOPTIX在軟件下載界面提供上述兩款電動濾光片轉輪的PC端控制軟件，用戶可下載最新版軟件，確保設備始終保持最新的性能。

晶萃光學JCOPTIX提供的電動濾光片轉輪系列產品，兼容性強，操作便捷，控制靈活，不僅能做到光路的精準切換，實現動態濾光，還能實現高精度、高速的動態響應，節省操作時間，提升整個光學系統的綜合性能表現，為您構建高效、穩定的光學實驗系統提供可靠支撐。
