近日，eLight（IF：27.2）雜志以封面文章報道了南京大學馬玲玲助理教授、陸延青教授團隊和新加坡國立大學仇成偉教授團隊關于矢量全息術的聯合研究新成果（eLight4, 5 (2024))。

該工作利用晶萃光學JCOPTIX提供的光機系列和液晶系列產品將像素化液晶空間復用與左右旋全息相位差編碼相結合，展示了一個多波長適用、可動態切換的液晶矢量光學平臺。

研究背景

作為一種光學波形控制技術，全息術已成為從增強現實和虛擬現實到數據存儲和光學加密等各種應用的強大工具。它允許對光的波前進行完整的重建。為了探索多通道光學通信和增強光學加密的全部潛力，研究人員在矢量全息術方面做出了許多努力，它涉及以空間變化的方式操縱偏振和振幅。在不同的方法中，由亞波長結構單元組成的超表面已被證明在以前所未有的精度設計電磁波波形方面非常有效。憑借多重設計自由度，使用雙原子等離子體超表面、幾何相位介質超表面或基于氮化鎵的像素化的超表面，可以產生具有偏振控制的矢量全息圖。然而，基于光刻的超表面的靜態幾何形狀不可避免地限制了全息術中的動態和連續可調諧性。對于多用途的應用，非常需要具備易于制造和增強功能的智能響應矢量光學平臺。 液晶作為一種自組裝的軟物質本質上具有晶體的各向異性和液體的流動性，已經成為顯示市場的主導力量，也是各種非顯示領域的后起之秀。特別是，幾何相位液晶以其無光刻制造、靈活可調諧、高效、平面配置和寬帶寬的優點，在光學波形控制中引起了廣泛關注，在空間光調制、信息存儲、全息成像等方面有著廣闊的應用前景。然而，作為一種純相位材料（僅在近場中改變光的相位），傳統的液晶器件只能實現標量光學全息術（圖1a），其中液晶全息圖被限制為只能控制具有均勻偏振和隨機相位分布的全息圖像的光強分布。最近還通過將液晶與超表面集成來加入可調性。具有任意空間變化偏振和強度控制的單材料液晶矢量全息術仍然具有挑戰性。

設計原理

為了解決上述難題，我們展示了一種新的單材料液晶編碼方法來顯示多功能和可調諧的矢量全息術，其中偏振和振幅都在不同的位置被控制。利用提出的雙循環迭代改進的Gerchberg–Saxton（GS）算法，我們生成了螺旋復用液晶全息圖，以合成具有無限可能性的全矢量光場。全息光場的強度分布可以根據空間變化的偏振模式選擇性地和連續地尋址，該偏振模式由左旋圓偏振（LCP）和右旋圓偏振（RCP）的全息圖像的加權疊加確定。

圖1：從液晶標量全息到液晶矢量全息

單層和單材料液晶矢量全息術設計原理如圖1b所示。液晶超結構由具有LCP和RCP的螺旋復用相位全息圖的液晶指向矢的棋盤分布組成。值得注意的是，不同顏色（藍色和紅色）的液晶指向失是相同的材料，但被設計作用于不同的圓偏振全息圖。為了獨立地獲得全息圖像的期望強度和矢量分布，我們提出了一種用于單材料矢量LC全息平臺的雙環迭代改進的GS算法（圖2）。這里，為L(zhǎng)CP和RCP設置了兩個獨立的目標圖像，它們具有特定的振幅分布（ 和 ）和明確的相位差分布（）。我們的GS算法涉及兩個關聯的迭代循環，以優化LCP和RCP的LC相位全息圖。同時，我們有意引入中間步驟來建立它們的相位之間的相關性，從而允許同時優化我們?cè)O(shè)計的、 和 分布。在這種情況下，我們操縱LCP和RCP的全息圖像之間的 分布，同時讓它們各自的相位分布不受有意控制，解放了一定的設計自由度。因此，我們獲得了LCP和RCP的兩個相位全息圖，用于隨后計算液晶指向矢分布  和  。最終的液晶指向矢分布  是通過將  和  空間復用在一起而獲得的。

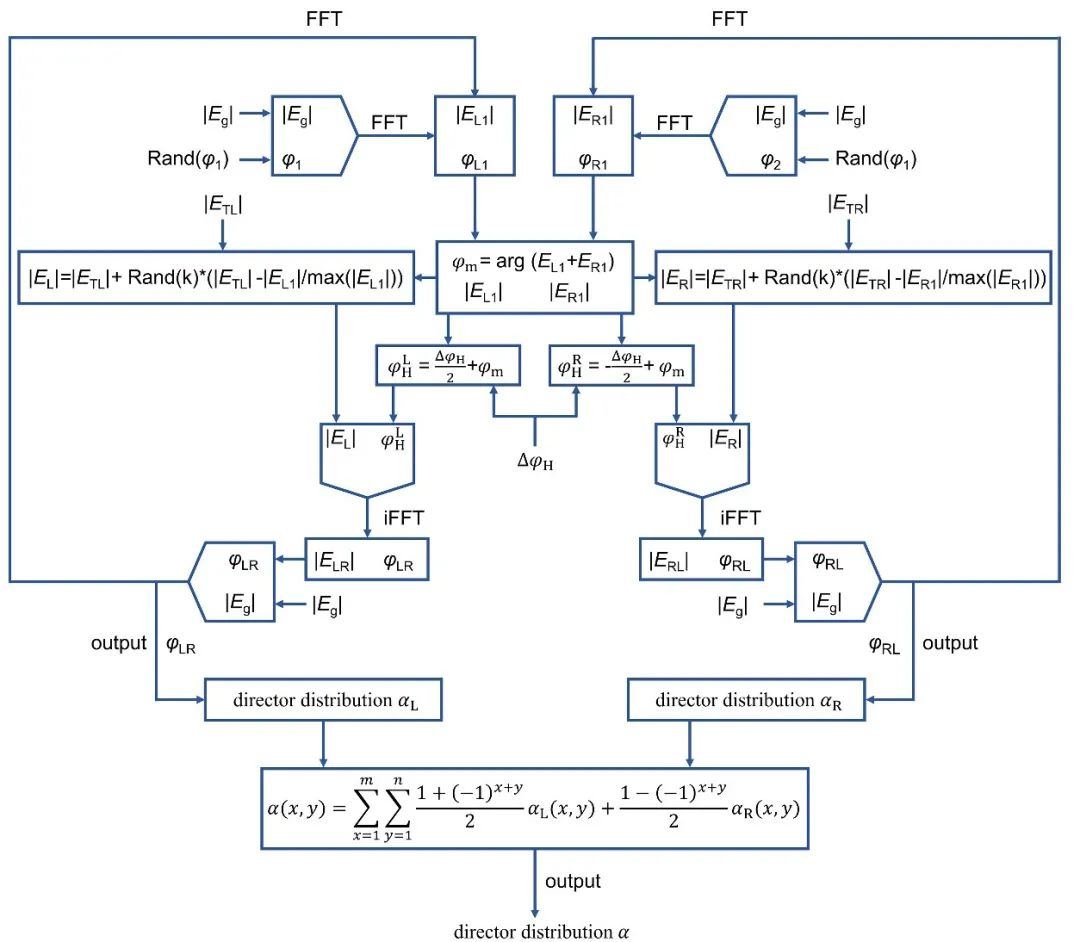

圖2：用于矢量液晶全息術的改進Gerchberg-Saxton算法的流程圖。

與具有相對連續的液晶指向矢分布的標量液晶全息圖不同（圖1a），螺旋度復用的矢量LC全息圖（圖1b）呈現像素化的輪廓，通常在相鄰域內具有液晶指向矢的突變。這種像素化的LC分布對制造提出了挑戰。為了克服這個問題，研究團隊使用高精度光學元件和精細對準的光路對動態光圖案化系統進行了升級（圖1d），從而可以準確生成光配向圖案。

可編程偏振控制的矢量LC全息術

作為概念驗證，我們?cè)O(shè)計并制作了三組液晶結構，以實驗證明矢量液晶全息術。我們首先設計一種矢量液晶全息時鐘，該時鐘基于偏振鑰匙（檢偏器）顯示不同的時間信息（圖3a）。嵌套了兩組相位全息圖（用于時針和用于分針），并編碼到一個LC元件中。RCP和LCP光的入射分別產生“時針”和“分針”的獨立全息圖像。通過LP光照、矢量信息可以被編碼在兩個全息圖像重疊的區域中。

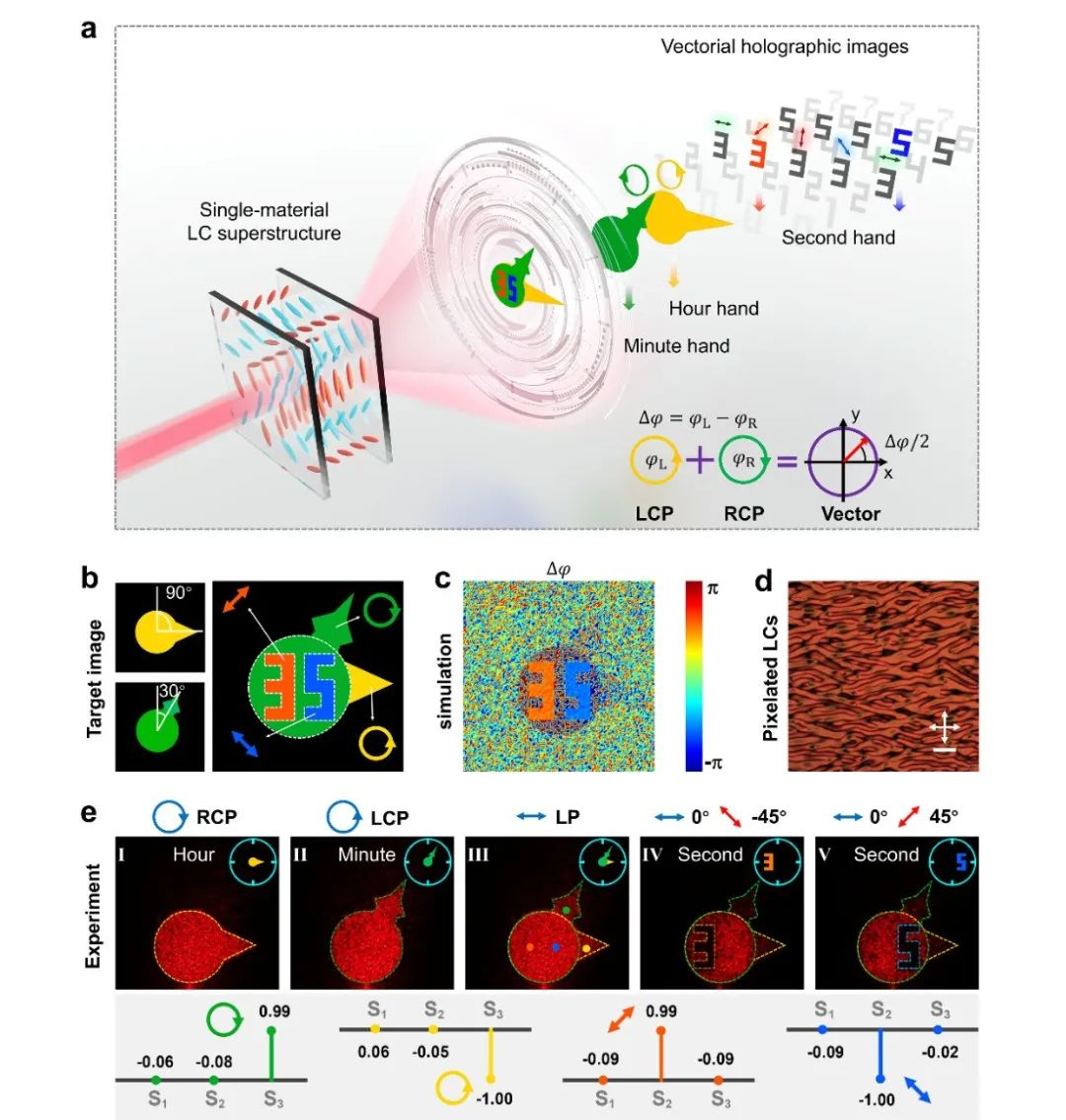

圖3 液晶矢量全息時鐘

為了進一步證明了全息振幅和矢量分布的連續控制，圖4a顯示了全息圖I的目標強度分布，描繪了具有連續變化強度分布的“月球”圖像。我們對不同位置（從0到π）的相位差進行連續編碼，以生成連續梯度LP輪廓（圖4b）。為了與月球的月相變化保持一致，我們專門設計了一個弧形的相位分布。圖4a和4b中的箭頭示出了LP的分布，它們的方向和長度分別表示偏振矢量場的方向和振幅。為了全面覆蓋龐加萊球面赤道上的矢量信息（圖4c），我們?cè)O(shè)計了另一種全息液晶超結構II，它采用了相同的“月亮”強度模式，但具有反向的LP分布（從?π/2到0）和弧梯度（圖4d和圖4e）。

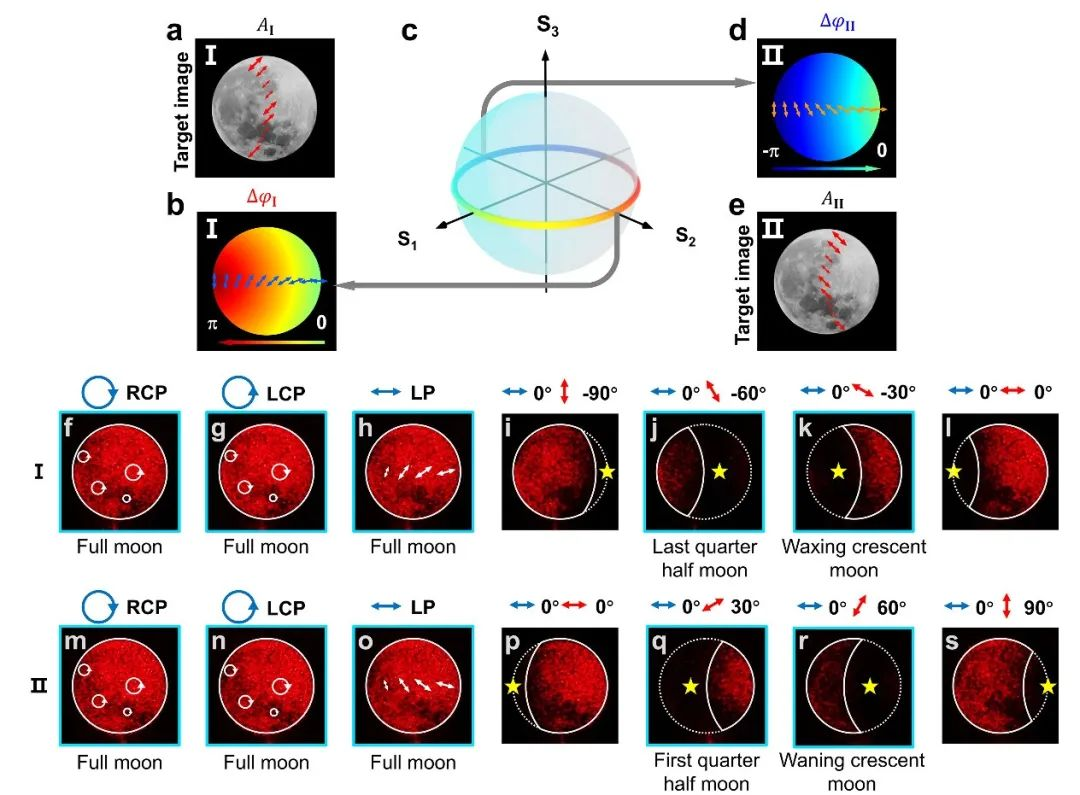

圖4 液晶矢量全息月相

除此之外，利用液晶結構的動態可調諧性，研究人員成功實現了偏振/電尋址時序矢量全息動畫。目標動畫片段選自著名的足球比賽“曼聯2-0樸茨茅斯，2008年1月30日”，其中一名足球運動員主罰任意球。如圖5a所示，我們分別用LCP和RCP對足球門（紫色）和比賽得分（藍色）的區域進行編碼。球員任意球的時間序列幀（綠色、黃色、紅色和深紅色）用不同的相位差編碼（），這使我們能夠創建全息顯示器的多路復用時間序列。

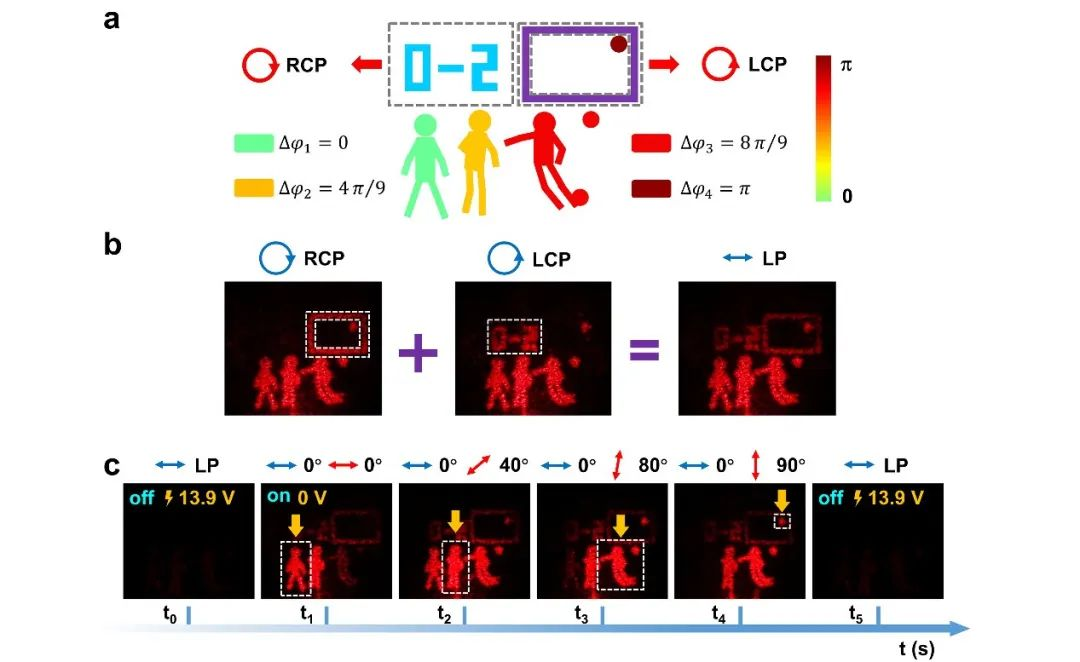

圖5 偏振/電尋址式液晶矢量全息動畫

總結

致謝

南京大學現代工程與應用科學學院2021級碩博連讀生王澤宇為本文第一作者，馬玲玲助理教授、仇成偉教授和陸延青教授為本文共同通訊作者。南京大學胡偉教授、陳偉副研究員、魏陽博士后和天津大學戴海濤教授給予了重要建議與指導，新加坡國立大學博士研究生周舟、南京大學碩士研究生張涵和南京大學碩士畢業生于宏冠對本文亦有重要貢獻。本工作在國家重點研發計劃、國家自然科學基金等項目的支持資助下完成，并得到人工微結構科學與技術協同創新中心、固體微結構物理國家重點實驗室等平臺的大力支持。

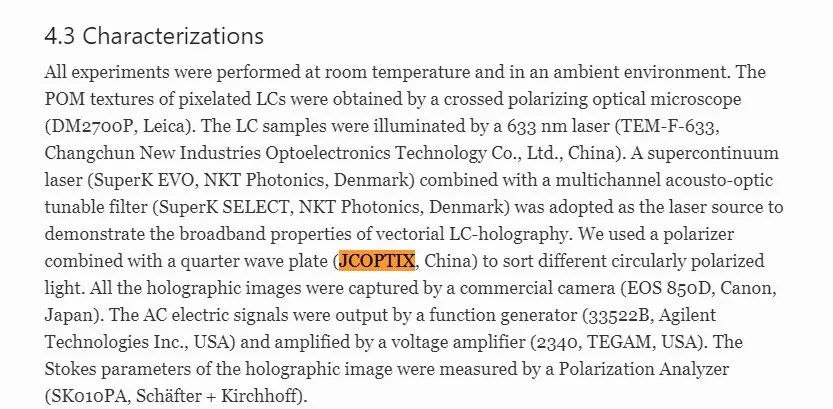

作者特別感謝南京晶萃光學科技有限公司（JCOPTIX）提供的光學元件與儀器支持。
