近日，南京大學胡偉教授團隊與南方科技大學羅丹教授等合作，在液晶軟光子晶體領域取得重要進展。基于前期對藍相液晶相變和結構操控的研究（Laser & Photonics Reviews 2024, 18, 2301283)，在本工作中，作者設計非對稱的邊界錨定和溫度梯度，實現了多疇和圖案化單疇藍相液晶的電可控生長，進一步通過二維碼和幾何相位全息編碼展示了雙穩態信息顯隱。成果以“Asymmetric domain growth for bistable information hiding and revealing in blue phase liquid crystals” 為題發表在Laser & Photonics Reviews上。

研究背景

光子晶體因其結構色而在軍事、信息等領域具有重要的應用價值。軟物質，如膠體、聚合物和液晶，通過自組裝形成光子晶體，提供了一種經濟的光子晶體制備技術。其中，液晶因其豐富的自組裝結構和外場刺激響應性而受到廣泛關注。通過圖案化的外場刺激，可以定域地調節液晶光子晶體地結構色，從而通過結構色的差異和一致性分別實現信息的顯示和隱藏。然而，當前的技術通常需要持續的外部刺激來維持特定的顯示或隱藏狀態，因而增加了能耗且影響器件的穩定性。

藍相液晶（Blue phase liquid crystal, BPLC）是一種具有三維光子晶體性質的手性液晶相。通過液晶分子三維扭曲螺旋堆積，主要形成兩種子相態，BP II和 BP I，分別具有可形成簡單立方晶格結構和體心立方晶格結構，且晶格常數的大小為數百納米。因此，BPLC在可見光波段具有高飽和度的結構色，并且只有當入射光的旋性與液晶分子的手性一致時才產生布拉格反射。近些年，在對BPLC施加邊界錨定的研究中發現，均一取向可以誘導產生單疇/單晶BPLC，且反射率大大高于未均勻取向區域形成的多疇BPLC。因此，通過這種反射率差異可以實現清晰的結構色信息顯示，這也為基于BPLC實現信息隱藏和顯示提供可能性。然而，要實現雙穩態的信息隱藏和顯示，則需要操控液晶的組裝來“構造” 一個穩定的信息隱藏態，如多疇?wèi)B(tài)、垂直態和各向同性態。然而后兩種狀態需要外場維持，不利于實現信息顯隱的節能性。綜上，基于BPLC實現雙穩態的信息隱藏和顯示的關鍵是在有取向的條件下還能實現多疇BPLC。

設計原理

針對上述討論，設計了如下圖所示的策略實現基于BPLC的雙穩態的信息顯隱。如圖1a所示，液晶盒由兩片ITO玻璃基板制成。其中，底部基板涂有光取向劑SD1，而頂部基板無處理。當?shù)撞炕褰佑|熱臺（高溫）并且頂部基板暴露于環境溫度（低溫），此時在液晶盒內部形成自下而上的溫度梯度。為實現信息隱藏，控制熱臺緩慢降低其溫度。由于無取向上基板的溫度低，因此BP I（圖1b）首先在其表面隨機形核并生長，導致多疇BPLC。因此，記錄在SD1層的信息被完全隱藏（圖1c）。為實現信息顯示，施加飽和交流電場將BP I轉變成垂直態。保持該狀態一段時間，電致加熱效應驅動LC混合物的溫度接近BP I的相變點。當撤去電場后，LC自發地自組裝成BPLC。圖案化的均一取向邊界引起LC自組裝形成單疇BP I?？紤]到均勻的BP晶格更加穩定，底部的均勻晶格自下而上誘導上層LC形成圖案化單疇。進一步地，編碼信息通過BP I的單疇和多疇之間的反射率差異顯現出來。通過交替地控溫和電驅動，可以交替地實現雙穩態信息隱藏和顯示。

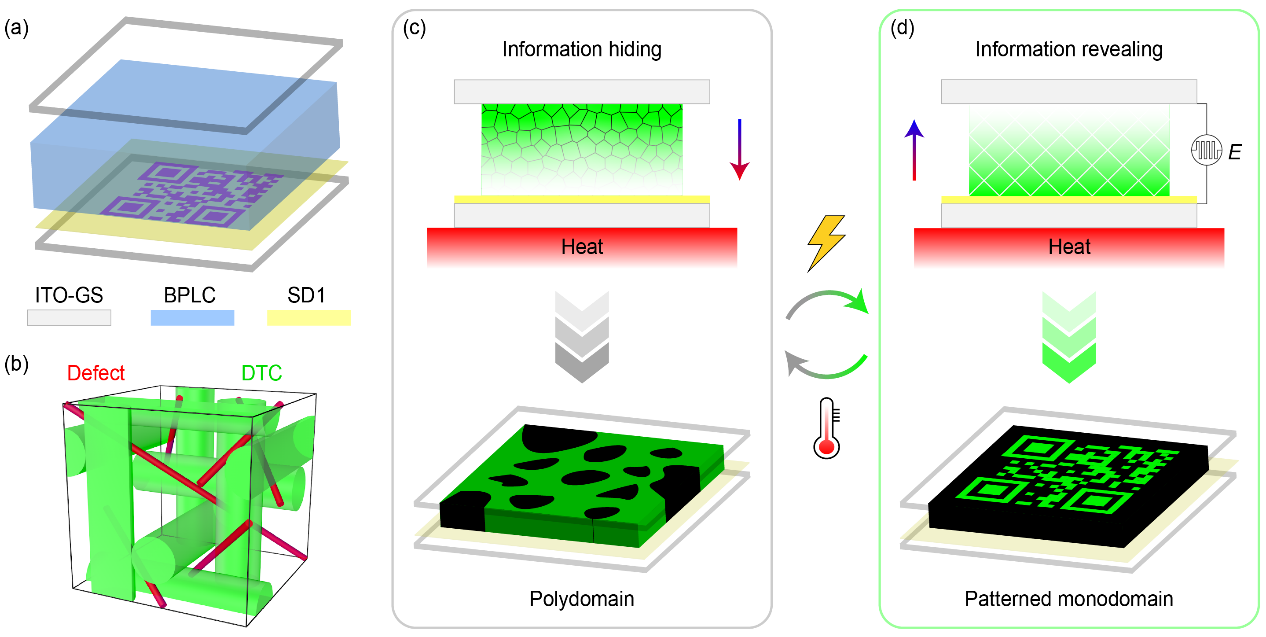

圖1 a） 非對稱取向液晶盒。b） BP I晶格結構。BP I非對稱疇生長誘導信息隱藏顯示。

振幅圖案顯隱

為驗證上述設計，在SD1層編碼對應 “BPLC”的二維碼。實驗結果如圖2所示，當樣品以0.3 °C/min的速度從各向同性狀態（36.0°C）緩慢冷卻到BP I（30.7°C）時，整個液晶盒的BP I呈現明顯的多疇?？迫麪栄苌洌↘ossel diffraction）進一步證實內部晶格的不均勻性。因此，編碼信息被成功隱藏。接著，對液晶盒施加30 V/μm的飽和交流電場，LC轉變成垂直態。保持電場60秒，樣品溫度被加熱到31.2 °C（接近BP II-BP I的相變點31.3 °C（圖2b））。撤去電場后，樣品溫度在30秒內回落至30.7°C（黑色虛線）。同時，取向區域的反射率迅速增加（橙色虛線），并在20秒左右趨于穩定；而未取向區域的反射率幾乎不變（藍色虛線）。由于取向區域單疇和未取向區域的多疇之間的反射率差，在偏光顯微鏡觀察到高亮暗對比度的二維碼。單疇BP I的科塞爾衍射圖表明了（110）晶面與基板表面平行，且[001]晶向與取向方向的角度為28°。這一結果與雙面取向液晶盒條件時一致，進一步說明底部錨定對單疇生長的誘導作用。通過迅速升溫（30 °C/min），LC重新變成各向同性態然后降溫，樣品重新回到隱藏態。經過30次循環后，樣品多疇和單疇依舊保持穩定的反射率差異（圖2c），說明信息顯隱具有良好的抗疲勞性。

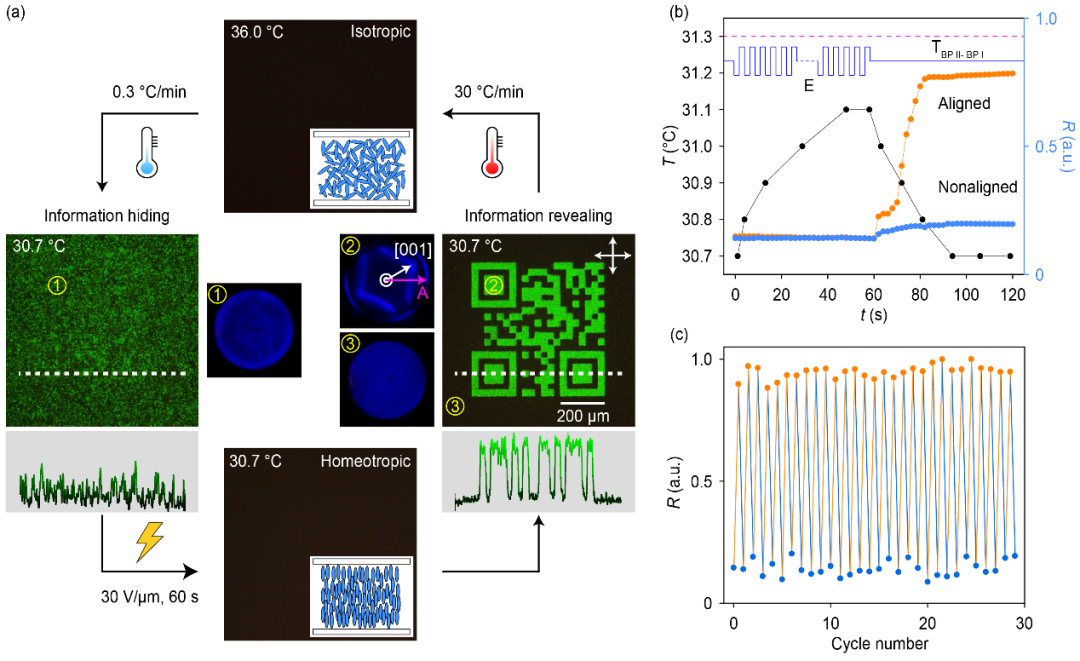

圖2 a）溫度和電場的聯合操控實現振幅圖案顯隱的過程。紫色大寫字母A表示底層的錨定方向。b）溫度和反射率隨電場持的變化。黑色、橙色/藍色虛線分別表示取向/未取向區域的溫度和反射率與時間的關系。紫色虛線表示BP II-BP I相變點（31.3 °C）。c）抗疲勞性測試。正交雙向箭頭表示正交偏光顯微成像。比例尺表示200 μm。

進一步測試實驗展示了信息顯示的穩定性。首先，以-1 °C/min的速率冷卻時，二維碼保持優異的可視度（圖3a）。此外，隨著溫度降低，過冷度逐漸增大，取向區域的BP I的反射率進一步升高，如圖3b中的強度曲線所示。反射光譜顯示中心反射波長和半峰全寬在溫度變化過程中基本穩定（圖3c）。在加熱過程中二維碼同樣保持穩定（圖S3）。其次，研究了顯示信息隨儲存時間的穩定性。在兩個正交方向上，BP I單疇外延生長寬度隨儲存時間逐漸生長。當樣品保持120分鐘時，外延寬度僅為~ 20 μm（圖3d）。取向/未取向區域間的對比度保持穩定，平均值為0.8（圖3d）。

圖3 a）二維碼在不同溫度下的顯微照片。b）（a）中白色虛線標記區域的強度分布。c）中心反射波長對溫度的依賴性。d） 外延生長和對比度對時間的依賴性。比例尺表示100 μm。

衍射圖案顯隱

由于信息記錄在取向?qū)又?，然后通過取向?qū)訉PLC的取向作用進而轉變成BPLC的布拉格反射。因此，在電驅動的垂直態或各向同性狀態下，可以刷新取向?qū)拥腻^定信息從而動態展示編碼信息。如上所述，[001]軸和取向方位之間的角度固定，這意味著可以通過設置取向方位來控制晶格方位。我們使用非偏振紫外光擦除上述二維碼，并通過重新寫入對應于遠場衍射“83251476#”的錨定方位圖。該圖通過GS算法計算“83251476#”的全息調制相位圖，結合BPLC的幾何相位轉變而成（圖4a）。圖4b為用于表征的反射光路。超連續譜激光的偏振態由偏振片和四分之一波片控制。在信息隱藏狀態下，當波長匹配的左旋圓偏振光（LCP）和右旋圓偏振光（RCP）入射時，屏幕只接收到鏡面反射和散射（圖4c）。在信息顯示狀態下，當入射光場的旋性與BPLC的手性匹配時，衍射屏接收到設定的衍射光場信息（圖4d）。

圖4 a）目標遠場衍射圖案和計算機生成的光取向圖案。b）反射光學裝置。BS：分束器，QWP：四分之一波片。幾何相位隱藏和顯示狀態，從上到下：POM圖像、白色虛線標記區域的強度分布、分別在隱藏和顯示狀態下LCP和RCP入射時的反射和衍射。比例尺表示的200 μm。

總結

區別于以往工作中調控光子晶體的結構色的方案，這項工作通過調控光子晶體的反射率實現信息隱藏和顯示。這一策略的實現依賴于藍相液晶的強手性特點和雙螺旋棱柱堆積結構，避免多疇結構造成對入射光的散射而降低信息顯示時的可視度。隨著微納工藝的進步和材料性能的提升，藍相液晶這一神奇而迷人的相態所蘊含的新效應、新機理將被逐漸揭開，并發揮出其在物理、光學、材料領域的特殊作用。

致謝

南方科技大學電子系博士后陳全明和南京大學現代工學院2022級博士生歐陽程為本文共同第一作者，胡偉教授和羅丹教授為共同通訊作者，南方科技大學劉言軍教授給予了重要建議與指導，南京大學博士研究生謝志耀、徐春庭博士、南方科技大學博士研究生吳宗烜和閔佳媛對本文亦有重要貢獻。本工作在國家重點研發計劃、國家自然科學基金、江蘇省自然科學基金、國家資助博士后研究人員計劃的資助下完成。

作者特別感謝南京晶萃光學科技有限公司（JCOPTIX）提供的光學元件支持和南京寧萃光學科技有限公司（NCLCP）提供的液晶材料支持。
