近日，南京大學陳鵬副教授、陸延青教授團隊在液晶平面光子學領域取得新進展，相關成果以“Light-Addressable Polychromatic Holographic Display via Multi-Encoded Chiral Superstructures”為題在線發表于Advanced Functional Materials，該成果通過引入一種光響應手性液晶微結構材料，構建了一個低功耗、高集成的全光調控系統，實現了無需電極、僅靠光就能動態調控光的多功能平臺，為多維度信息存儲和多波長彩色全息顯示等應用提供了新技術。

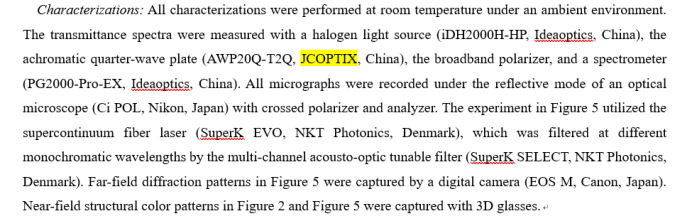

工作利用晶萃光學JCOPTIX提供的寬波段四分之一波片，配合寬波段線偏振片可實現對入射光偏振態（左旋/右旋圓偏振）的選擇性調節，并覆蓋整個可見光波段。

研究背景

光尋址技術由于其獨特的空間分辨能力和非接觸式操作，在空間光調制器和傳感系統有廣泛應用。通常涉及將光信號轉換為電信號進行處理，然后再轉為光信號輸出，這需要復雜的加工工藝以及多個外接設備，不僅限制了信息處理的速度，也降低了系統緊湊性。為應對高速數據通信和多通道信號處理的迫切需求，新一代光信息技術蓬勃發展，全光調制技術也應運而生，為“光控電控光”邁向“光控光”提供新思路。全光調控系統因其非接觸、快響應、高空間分辨率等優勢，被許多人認為是突破傳統電光調控瓶頸的可行路徑。

然而，當前多數全光調控技術依賴非線性材料和高功率泵浦光源，面臨能耗高、響應慢、熱穩定性差等諸多挑戰。光敏膽甾相液晶作為一種手性光子晶體材料，既可調控光，也可被光調制，為全光調控技術提供了一個嶄新的媒介。膽甾相液晶具備獨特的自組裝螺旋結構，能對圓偏振光進行選擇性布拉格反射，并攜帶可編碼的幾何相位信息。引入光敏手性劑后，在毫瓦級光強刺激下即可實現布拉格反射帶的動態調節。同時，由于反射光攜帶可編碼的幾何相位信息，通過設計液晶分子的排列結構可以控制反射光的局部相位。受到上述光敏手性液晶綜合特性的啟發，研究團隊將光敏膽甾相液晶引入全息顯示，并進一步探索其在多波長并行處理的潛力，有望為全光調控提供新的實現途徑。

設計原理

膽甾相液晶是一種典型的液晶中間相，其特點是自組裝形成螺旋結構。棒狀膽甾相液晶分子在納米尺度上自組裝成周期性手性結構，使其具備獨特的偏振選擇性布拉格反射特性。由于膽甾相液晶對外場刺激具有高度敏感性，其布拉格反射帶可被動態調節。其中，光外場刺激具有高空間和時間分辨率，且控制方式為非接觸式，為實現寬帶且靈活的全光調控奠定了基礎。為了賦予膽甾相液晶光響應特性，我們將光敏手性劑（CHAD-3C-R）與向列相液晶（HAE635055）按比例混合。該手性劑在紫外/可見光照射下會發生光致異構化反應，從而實現布拉格反射中心波長的調節。我們通過透射光譜和顯微反射圖像評估膽甾相液晶的光響應性能，結果表明其在可見至近紅外波段具有廣泛的可調節范圍。此外，該樣品顯示出良好的循環穩定性和色彩保真度，為后續實現多波長并行調控奠定了基礎。

為實現目標全息顯示，我們需要對膽甾相液晶進行預處理，將目標全息圖像以相位編碼的形式存儲在液晶超結構中。首先使用Gerchberg-Saxton算法進行相位設計，該算法在物體面與成像面之間，通過傅里葉變換迭代傳播輸入與輸出的復振幅波前，并在每一步中施加振幅限制，最終收斂得到相位分布，可用于生成用于光學重構的全息圖。這些計算出的相位圖案隨后通過幾何相位效應編碼在膽甾相液晶分子的表面取向中，幾何相位大小為表面液晶分子取向角的二倍，其符號取決于輸入光的偏振態及膽甾相液晶的手性旋向。最后，結合光配向技術與高分辨率數字微鏡裝置，我們可以精確地錨定CLC分子的表面取向，從而實現全息信息在液晶結構中的預編碼。

研究亮點

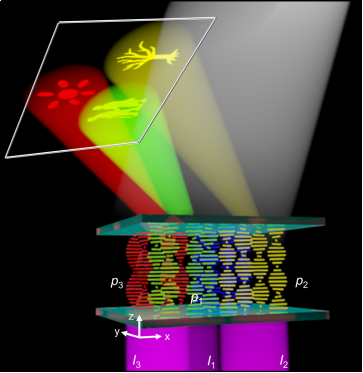

圖1. 基于光敏膽甾相液晶的可尋址、多波長、全光信息處理

南京大學陳鵬副教授、陸延青教授團隊在前期光響應手性液晶微結構材料 Nature Commun. 10, 2518 (2019)；Laser Photonics Rev. 16, 2200011 (2022) 的研究基礎上，提出了一種預編程的光敏膽甾相液晶超結構，可實現光存儲、光尋址、光讀取的功能集成，并以全息術為例，展示了多波長全光調控功能。如圖1所示，光敏膽甾相液晶在紫外光的刺激下形成空間非均勻的螺距分布結構，從而反射不同波長的光。進一步結合液晶分子面內排列的全息編碼，可實現多波長并行的“成長”系列彩色全息圖像。

（1）光存儲、光尋址、光讀取的有機融合

該系統基于光誘導螺距調控與分子取向編程，實現了三個功能模塊的全光集成，如圖2所示。光存儲：通過光控取向技術寫入全部預設全息圖案，排列成陣列形式，陣列中的每一個區域可以單獨存儲一張全息圖。光尋址：通過紫外/可見光掩模曝光，局域改變液晶螺距分布，決定哪些區域可反射可見光以及反射光的波長范圍。光讀取：探測光在各通道反射回攜帶有相位與波長信息的光，實現圖像讀取與重構。

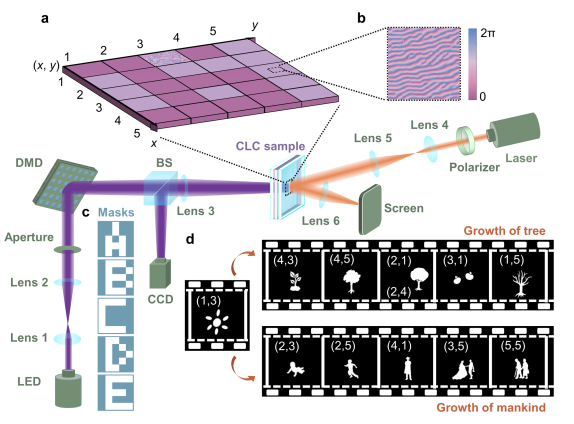

圖2. 光存儲、光尋址、光讀取的功能集成光路示意圖

（2）“光控光”的多維調控

利用光的偏振態實現液晶分子排列取向的控制，進而調控幾何相位，賦予反射光精確的波前結構；利用光的光強空間分布實現對相位陣列的尋址功能，決定每個通道的局域開關狀態；利用光的功率調節光敏液晶的光致異構化速率，從而控制反射光中心波長的響應速度；利用驅動光的波長區分調控變化方向（紫外光誘導紅移、綠光/熱弛豫引起藍移），實現反射光波長的動態可逆調控。

（3）多波長并行信息顯示

該系統不僅可在不同通道實現不同全息圖案的顯示，而且支持多波長并行彩色全息圖像的顯示與調控。通過對不同通道不同程度的螺距操控，成功實現了540 nm（綠色）、585 nm（黃色）、625 nm（紅色）等多個波段的同時反射，呈現出彩色全息（圖3）。在實驗中，展示了主題為“成長”的五階段彩色全息圖案的復現與切換，驗證了高度集成、可動態演化的多色全息顯示能力。同時，經過巧妙的設計，近場的結構色圖案與遠場的全息衍射顯示遙相呼應，字母A至E分別對應幼兒、少年、青年、成年、老年五個不同的人類/樹木成長階段。這種多波長并行操控不僅豐富了顯示的色彩維度，更提升了信息存儲的密度和自由度。

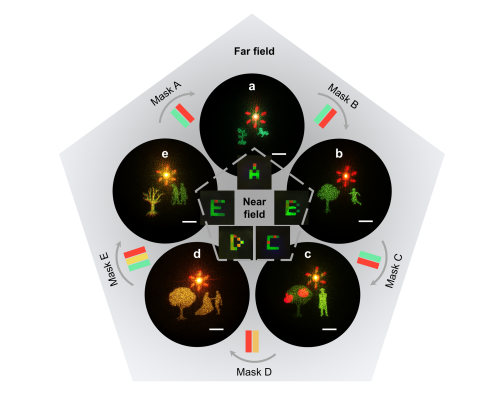

圖3. 多波長并行彩色全息顯示（遠場）與彩色結構色顯示（近場）

該工作實現了在一個單層光敏液晶材料中完成信息的寫入（編碼）、定位（尋址）和讀?。@示），打通了“光控光”信息處理的全鏈路，無需額外的電極與電源連接，便于集成和輕量化設計。低功耗、快響應、可大面積制備等特性，有助于走向?qū)嶋H應用。該工作不僅提升了光信息處理系統的緊湊性，也為先進顯示、光通信、加密存儲、光計算等前沿領域提供了新手段。

南京大學為該工作的獨立完成單位，現代工程與應用科學學院博士生朱琳為論文的第一作者，陳鵬教授、陸延青教授為共同通訊作者，研究生劉思嘉、張逸恒、陳聞、朱棟、孫睿對本文亦有重要貢獻。該研究由國家重點研發計劃（青年科學家項目）、國家自然科學基金基礎科學中心項目、優秀青年科學基金、江蘇省前沿引領技術基礎研究專項、中央高校基本科研業務費專項資金等資助完成。

作者特別感謝南京晶萃光學科技有限公司（JCOPTIX）提供的光學元件與儀器支持。
