近日，Photonics Research 報道了廈門大學電子工程系何宏森、董俊教授團隊獲得的新成果，相關工作“Hand-held laser for miniature photoacoustic microscopy: triggerable, millimeter scale, cost-effective, and functional”（Photonics Research 2025, 13, 6, 1637-1646) 展示了一種用于光聲顯微鏡的小型化固體激光器。這種脈沖泵浦的被動調Q激光器不僅滿足光聲成像的光源參數，同時具有可觸發、尺寸小和成本低等優點，有利于光聲顯微鏡的便攜式應用。

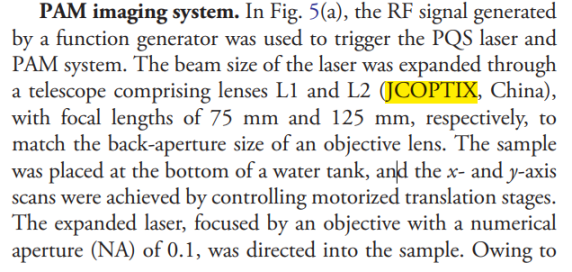

該工作利用晶萃光學JCOPTIX提供的透鏡來搭建擴束系統，實現激發光源光斑尺寸與物鏡后焦面的精準匹配。

光聲顯微鏡（PAM）作為一種無標記成像技術，通過脈沖激光激發生物組織產生聲信號，兼具高分辨率、深層穿透和豐富光學對比度的優勢，在生物醫學領域具有重要應用價值。其成像性能高度依賴于激發光源的四項核心特性：千赫茲重復頻率（>10 kHz）確保高速掃描同時避免信號混疊，納秒級脈寬（1–5 ns）平衡軸向分辨率與組織穿透深度，微焦耳級脈沖能量（1–10 μJ）克服組織散射與水吸收損耗，寬光譜覆蓋（200 nm–2 μm）實現血紅蛋白、脂質及DNA等生物分子的特異性功能成像。

然而，當前PAM系統的小型化和便攜化面臨光源瓶頸。盡管掃描、探測與采集單元已實現小型化，但激發光源仍存在顯著局限：光纖激光器一般需要額外的功率放大器；LED/LD脈寬普遍較寬；主動調Q固體激光器（AQS-SSL）的長腔體不利于短脈寬產生，而且一般需要高功率泵浦和水冷系統。基于此，團隊提出使用被動調Q固體激光器（PQS-SSL）：其毫米級腔長利于產生短脈寬，單一振蕩器即可實現微焦耳脈沖能量，全晶體結構實現緊湊化和低成本，晶體的非線性效應支持寬譜調諧。同時，團隊大幅優化了由被動調Q機制引起的脈沖時間抖動問題，滿足了激光器與PAM系統精確同步觸發的需求。

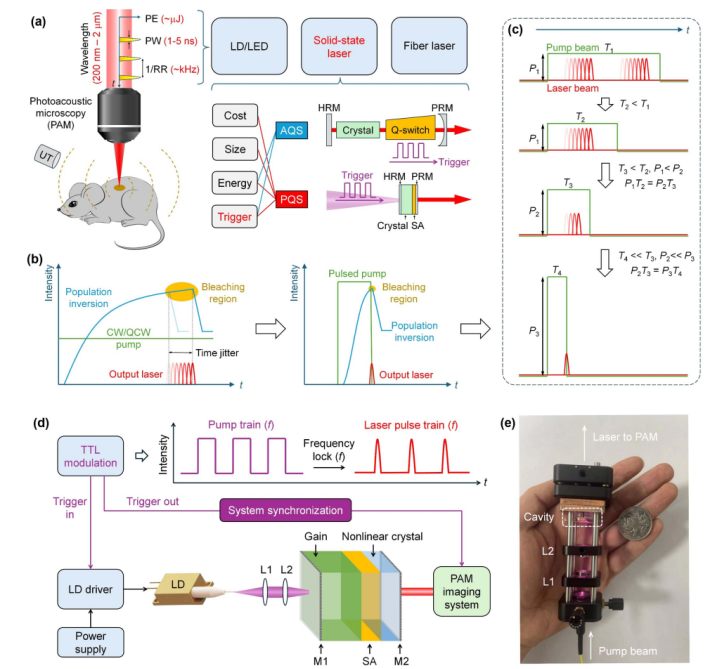

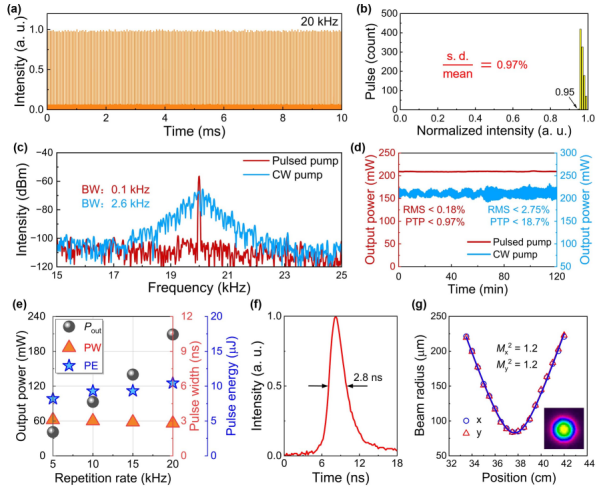

研究人員提出基于脈沖泵浦的PQS-SSL，通過精確調控泵浦脈沖的周期、占空比和功率，使輸出激光脈沖鎖定于泵浦脈沖邊緣，實現頻率鎖定。脈沖泵浦的原理如圖1(b)所示，脈沖泵浦相對于連續/準連續泵浦提供了高峰值功率的短脈沖，使增益介質中反轉粒子數密度在可飽和吸收體的漂白閾值附近急劇上升（高增益斜率），顯著壓縮漂白過程在不確定性區間內的持續時間，極大的降低了輸出激光脈沖的時序抖動?；诿}沖泵浦的PQS-SSL的裝置示意圖如圖1(d)所示，電源為驅動板供電，而驅動板通過TTL信號調制產生對應的脈沖電流，脈沖電流使激光二極管產生脈沖泵浦光，脈沖泵浦光經過兩個透鏡構成的準直聚焦系統后入射到激光諧振腔中，激光諧振腔由增益晶體、可飽和吸收體和非線性晶體組成，且諧振腔兩側鍍有透射和反射膜構成法布里-珀羅（FP）腔。輸出的脈沖激光作為PAM中的激發光源，泵浦的TTL調制信號可直接作為PAM系統的觸發信號。

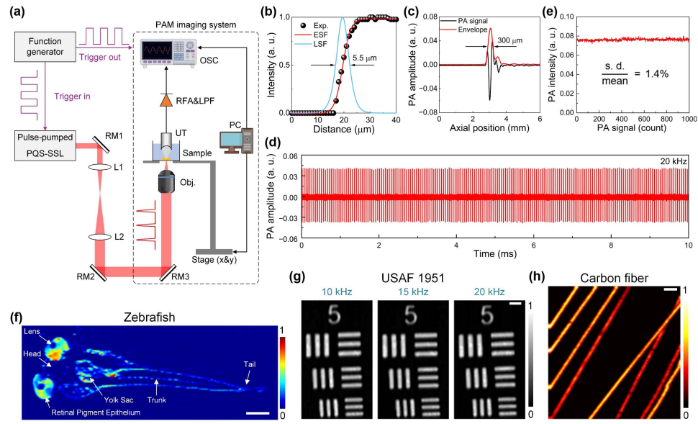

該光源成功應用于PAM系統（圖3(a)）并實現了高質量的成像結果。系統分辨率測試（圖3(b)和3(c)）表明，其橫向分辨率達到5.5 μm，接近理論值5.3 μm（由激光波長和物鏡數值孔徑?jīng)Q定）；軸向分辨率為300 μm，與基于超聲換能器中心頻率計算的理論值292 μm高度吻合。圖3(d)和3(e)展示出光聲信號強度的穩定性。利用USAF 1951分辨率板在10 kHz、15 kHz和20 kHz不同重頻下成像（圖5(g)），圖像質量保持一致，驗證了系統在變速掃描下的穩定性。更重要的是，該激光器成功應用于生物樣本成像。如圖3(f)所示，對斑馬魚幼體全身進行掃描，清晰地揭示了其視網膜、卵黃囊、軀干等精細結構。直徑7 μm的碳纖維樣本的成像結果（圖3(h)）也進一步證實了PAM系統的高對比度和空間分辨率。為了展示其在功能性PAM中的應用潛力，研究團隊進一步拓展了激光波長。通過在激光腔內插入YVO₄晶體，利用其拉曼頻移效應，成功將輸出激光波長擴展至1176 nm（圖4(b)），該波長位于脂質的特征吸收峰附近。如圖6(d)所示，使用此1176 nm激光對牛肉切片進行PAM成像，能夠清晰地區分并顯示出脂質在肌肉組織中的分布，成像區域?yàn)? mm × 4 mm，步長為20 μm。這一結果有力地證明了該脈沖泵浦PQS-SSL光源具備支持功能性光聲成像的能力。

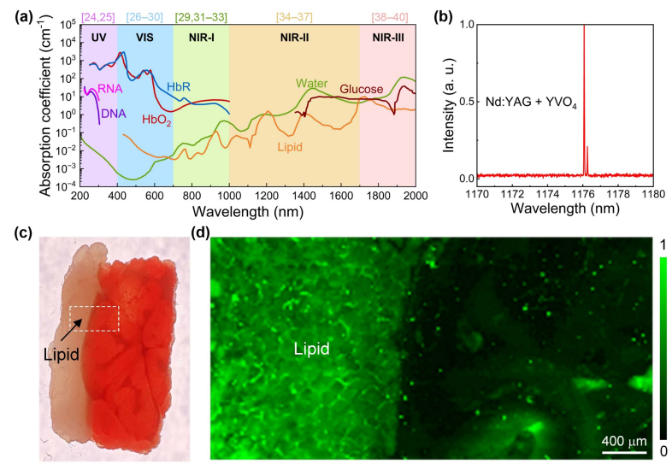

為了展示其在功能性PAM中的應用潛力，研究團隊進一步拓展了激光波長。通過在激光腔內插入YVO4晶體，利用其拉曼頻移效應，成功將輸出激光波長擴展至1176 nm（圖4(b)），該波長位于脂質的特征吸收峰附近。如圖4(d)所示，使用此1176 nm激光對牛肉切片進行PAM成像，能夠清晰地區分并顯示出脂質在肌肉組織中的分布。這一結果有力地證明了該脈沖泵浦PQS-SSL光源具備功能性光聲成像的能力。

這項工作展示了一種基于脈沖泵浦的PQS-SSL，專為微型PAM系統設計。通過創新性采用射頻調制泵浦脈沖技術，實現了對輸出激光的重復頻率鎖定與時序抖動抑制，解決了傳統被動調Q激光器無法穩定同步觸發的關鍵瓶頸。激光諧振腔采用全晶體結構，在保持千赫茲重頻、納秒脈寬、微焦耳級脈沖能量與寬光譜的同時，實現了毫米級腔體尺寸與低成本制造。實驗驗證了該激光器在PAM中的高性能成像能力，并通過腔內拉曼頻移拓展波長實現了脂質特異性功能成像。該激光器為手持式和可穿戴型PAM系統的開發開辟了新路徑。

廈門大學電子科學與技術學院2024級碩博連讀生王漢捷為本文第一作者，董俊教授、何宏森助理教授為本文共同通訊作者。研究工作得到國家自然科學基金項目，福建省自然科學基金，廈門市自然科學基金以及廈門大學校長基金的支持。
