近日，Nano Letters 報道了香港理工大學賴溥祥教授團隊、華南師范大學詹求強教授團隊、中國科學院深圳先進技術研究院鄭煒研究員團隊和中國科學院自動化所惠輝研究員團隊聯合獲得的新成果，相關工作“Deep-Penetrating and High-Resolution Continuous-Wave Nonlinear Microscopy Based on Homologous Dual-Emission Upconversion Adaptive Optics”（ Nano Letters 25, 5485-5492 (2025). https://doi.org/10.1021/acs.nanolett.5c01030 ）展示了一種基于同源雙發射上轉換自適應光學的深穿透高分辨率連續波非線性顯微鏡。該方法利用 Tm3+ /Yb3+ 共摻雜 UCNP 的 455 nm/800 nm 雙發射：800 nm 發射用于深層組織中的像差測量（導星），455 nm 發射用于相應深度的高分辨率成像。我們利用自制的 975 nm 連續激光器的非線性激光掃描顯微鏡，在存在顯著光學像差的小鼠腦組織環境中，實現了 500 μm 深度近衍射極限的成像（橫向 480 nm）。該策略拓展了上轉換納米顆粒（UCNP）的應用，并對深層組織光學特性的探索提供了新的思路。

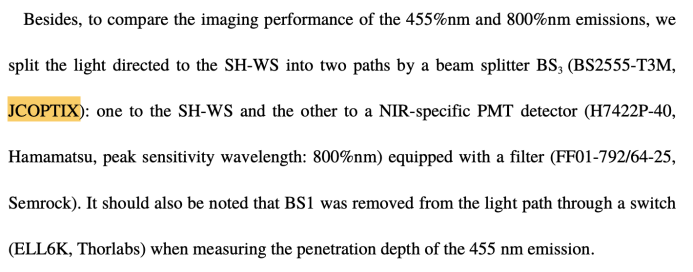

該工作利用晶萃光學JCOPTIX提供的BS分束鏡產品實現了同時的近紅外波前探測和高分辨成像。

非線性光學顯微鏡 (NLOM)，以多光子顯微鏡 (MPM) 為例，利用非線性光與物質相互作用產生熒光進行成像。在過去的 20 年中，NLOM 已被廣泛應用于揭示細胞結構、生物分子分布以及生命過程的動力學。在這些應用中，成像分辨率通常隨著非線性階數的增加而提高，然而，由于傳統的非線性熒光團由于其吸收截面較小而表現出低階非線性，因此實際應用中的非線性度受到限制。因此，高強度超快飛秒激光脈沖對于產生足夠的非線性信號至關重要。此外，使用這些非線性熒光團時，諸如光漂白、光毒性和再激發背景等問題也不容忽視。

上轉換納米粒子 (UCNP) 通常摻雜鐿敏化離子 (Yb3+)，最近被用作 NLOM 中的新型探針。與傳統非線性熒光團相比，UCNP 的能級壽命更長，從而能夠進行連續光子吸收過程，將高能近紅外激發轉換為多個反斯托克斯發射。這繞過了前面提到的非線性激發要求，從而可以使用更具成本效益且易于獲得的連續波 (CW) 近紅外激光器代替高強度飛秒激光器。此外，UCNP 固有表現出高階非線性，比傳統非線性熒光團具有更高的分辨率和更好的信噪比。

盡管 UCNP 具有這些優點并且可以使用 NIR 激光激發來減輕散射，但深層組織中仍然存在像差，類似于傳統 MPM 中遇到的像差。在深層組織成像中，光學像差和散射會破壞衍射極限焦點的形成，從而降低信號完整性、對比度和分辨率。傳統上，已經開發出一種直接波前傳感自適應光學 (AO) 方法，通過校正散射介質中沿激發路徑的像差來恢復到衍射極限焦點。該方法采用 Shack-Hartman 波前傳感器 (SH-WS) 通過在樣本內部創建熒光導星 (GS) 來測量波前畸變。SH-WS 元件上的 GS 圖像的清晰度對于有效校正像差至關重要。然而，在哺乳動物大腦等組織中，強烈的散射會衰減形成 GS 的彈道熒光，并產生彌散的背景，從而遮擋彈道信號，使像差測量變得復雜。光學散射與波長相關，波長越短，散射越多。因此，雖然 UCNP 的可見光（VIS）GS 由于其高階非線性特性而提供了更好的成像質量，但由于其易受散射的影響，它并非深層組織像差測量的最佳選擇。

本研究利用 Tm3+ 和 Yb3+ 共摻雜上轉換納米顆粒（UCNP）在 975 nm 連續波激發下的同源雙發射特性，提出了一種基于同源雙發射上轉換自適應光學系統（HDU-AO）的深穿透高分辨率連續波非線性顯微鏡。UCNP 的近紅外（800 nm）發射由于散射小且波前與激發光畸變譜更接近，可作為靶標；可見光（455 nm）發射由于其四光子上轉換效應，可用于高分辨率成像。通過比較發現，455 nm 發射具有更高的分辨率和信噪比，而 800 nm 發射則能夠更深入地穿透小鼠腦環境。隨后，我們證明了所提出的方法在體外成像中的適用性，通過將我們的方法集成到自制的非線性激光掃描顯微鏡中，我們可以在復雜的 500 μm 厚的小鼠大腦環境中清晰地分辨出橫向分辨率為 480 nm 的納米顆粒。

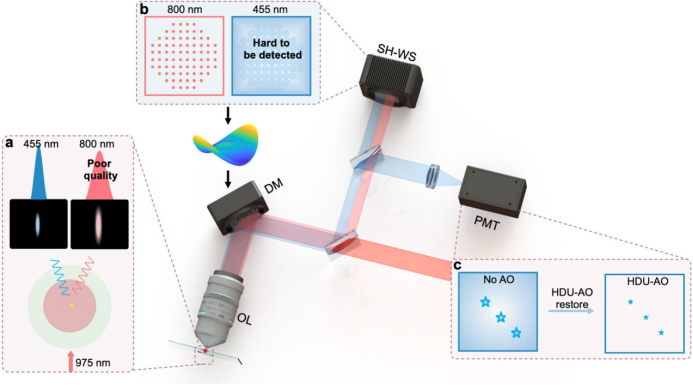

HDU-AO 的詳細流程如圖 1所示。UCNPs 同時摻雜了 Tm3+ 和 Yb3+ ，在 975 nm CW 激光激發下可發射兩種不同的上轉換波長：455 nm 的 VIS 光和 800 nm 的 NIR 光。如圖 1a 所示，與 NIR 光相比，VIS 光發射表現出更高的非線性效應，從而產生了更清晰的點擴展函數 (PSF)，因此適合用于成像。相反，NIR 光發射可用作像差校正的 GS，因為與 VIS 光發射相比，NIR 光散射更少，并且與激發光的畸變輪廓的對準程度更高。這樣，SH-WS 可以捕獲由光斑矩陣組成的更清晰、更明亮的圖像（ 圖 1b）。通過利用 800 nm 發射作為深層組織中校正的 GS，我們可以使用 455 nm 發射實現高分辨率 AO 成像，即使在具有挑戰性的深度下也是如此（圖 1c）。

1）光控可見光和近紅外輻射的成像對比分析

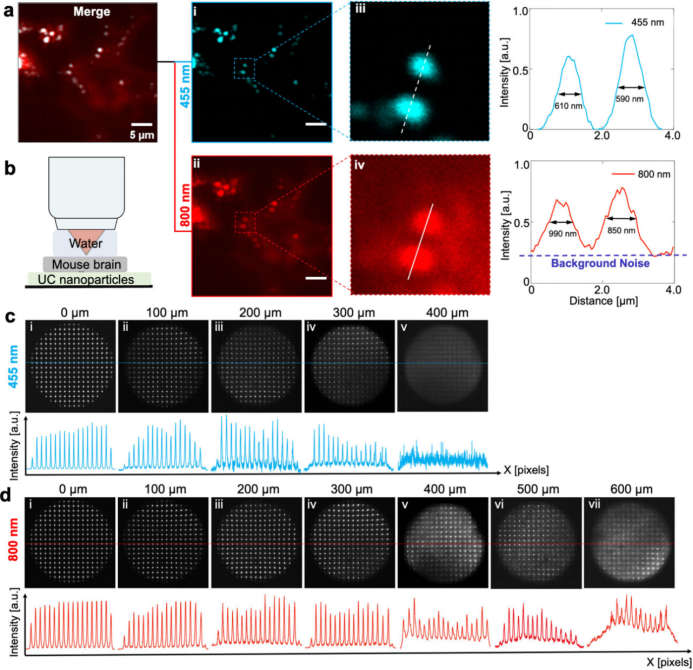

如圖 2 所示，對 VIS 和 NIR 發射的成像質量和穿透能力進行了比較分析。 圖 2a 顯示了使用 VIS 和 NIR 發射的 UCNP（無散射蓋）的掃描顯微圖像。 如圖 2a 所示，與 455 nm 發射的結果相比，800 nm 發射的結果表現出明顯的背景噪聲。這主要是因為 800 nm 發射與雙光子激發過程有關（Slope800 = 1.69），這會導致相當大的失焦熒光背景。此外， 圖 2a （iii）和中所示的兩個 UC 珠的分辨率顯著提高，分辨率分別從 990 和 850 nm 提高到 610 和 590 nm。這些結果表明，VIS 發射提供了更高的 SNR 和更高的分辨能力（ 圖 2a ），這表明 VIS 發射更適合高分辨率成像。為了評估穿透能力，UCNP 樣本上覆蓋有來自 BALB/c 小鼠的各種小鼠腦切片（ 圖 2b ），厚度范圍從 100 到 600 μm，增量為 100 μm。隨著腦切片厚度的增加， 圖 2c 和 2d 分別顯示了 SH-WS 使用 VIS 和 NIR 發射捕獲的圖像。結果表明，VIS 發射的點圖變得模糊且難以區分，特別是在厚度超過 300 μm 時，而 NIR 發射的點圖在整個實驗過程中仍然清晰可辨。 這表明近紅外光發射更適合用作光譜儀。由于可見光和近紅外光發射同源，HDU-AO 提供了一種穩健而直接的策略，可在連續波激發下實現深層組織的高分辨率成像。

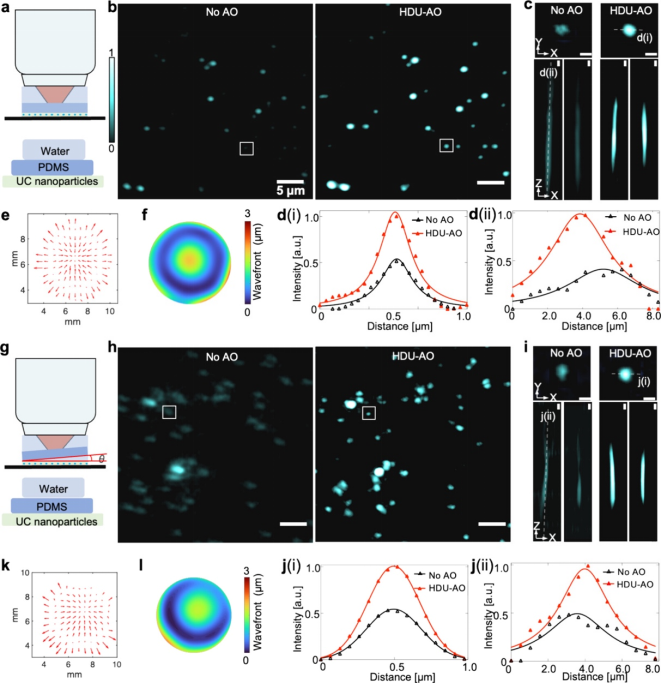

首先利用所提出的方法研究了折射失配引起的像差。將長方體和傾斜的聚二甲基硅氧烷 (PDMS) 片（折射率：1.41）分別放置在物鏡和樣品之間，導致明顯的折射失配（ 圖 3a 和 3g ）。分析了 SH-WS 捕獲的每種 PDMS 類型的點圖（ 圖 3e 和 3k ），然后使用點移圖和澤尼克多項式重建像差（ 圖 3f 和 3l ）。計算結果表明，長方體 PDMS 配置主要引起球面像差（ 圖 3f ），而傾斜配置會引入明顯的彗差和像散（ 圖 3l ）。我們在此處以 ～25 kW/ cm2 的激發功率密度采集圖像。校正后，可以觀察到納米顆粒圖像的銳度和清晰度顯著增強（ 圖 3b 和 3h ）。值得注意的是，由于不對稱像差導致急劇變形的納米顆粒在校正后恢復了正常的圓形（ 圖 3h ）。為了更具體地證明其有效性，從全視場中提取了來自三個不同視角的單珠圖像（ 圖 3c 和 3i ）。如圖所示，校正后，不需要的鬼影信號被有效消除，橫向和軸向分辨率以及峰值信號強度均得到顯著提高， 如圖 3d 和 3j 所示，分別顯示了每種 PDMS 類型的橫向 (i) 和軸向 (ii) 強度分布。

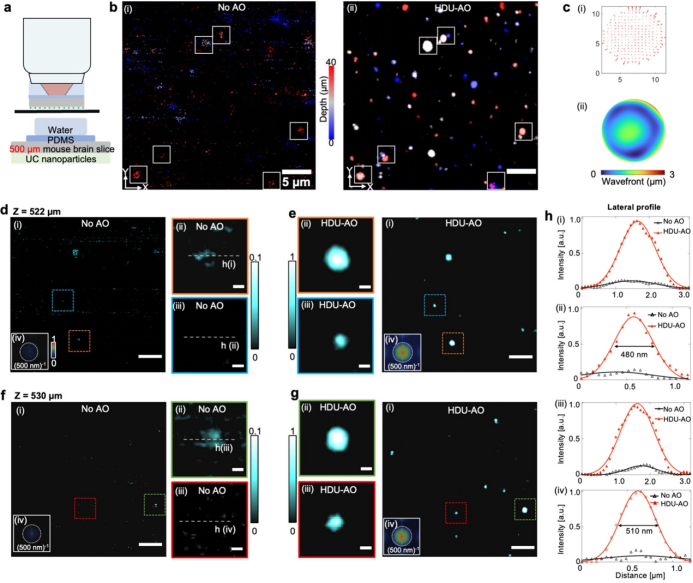

為了評估我們的 HDU-AO 方法在深層組織環境中的性能，我們對從 BALB/c 小鼠中獲得的 500 μm 厚的固定鼠腦切片覆蓋的樣本進行了成像（ 圖 4a ）。如果不進行校正，激發波前會被腦切片嚴重扭曲，使得信號與背景噪聲無法區分（ 圖 4b ）。如圖所示，像差校正顯著提高了可見度和分辨率，這通過圖 4b 中彩色編碼的側面圖像的比較可以證明。光斑移動圖和像差圖案顯示，500 μm 腦切片的散射主要導致球面像差（ 圖 4c (i) 和 c(ii)）。在這里，我們在 500 μm 小鼠腦切片之前以 ～60 mW 的激發功率采集了圖像。為了定量驗證像差校正能力，我們選擇了兩個不同深度（522 和 530 μm）的圖像（ 圖 4d -g）。值得注意的是，522 和 530 μm 深度處的四個子區域的放大圖像顯示信號和分辨率均明顯增強（ 圖 4d-g）。組織散射導致物鏡焦平面焦點扭曲，嚴重降低了 VIS 信號的激發效果，導致一些大納米顆粒的形態彌散（ 圖 4d(ii) 和 f(ii)）并且無法激發大多數納米顆粒（ 圖 4d(iii) 和 f(iii)）。校正后，VIS 信號可以被準確激發，提供高分辨率和高信噪比，峰值強度增強 5 倍以上（ 圖 4h）。 此外， 圖 4d–g(iv) 所示的傅里葉光譜表明，經過 HDU-AO 校正后，更多高頻成分變得清晰可見。尤其值得一提的是， 圖 4h(ii) 和 4h(iv) 中的傅里葉光譜和強度分布均表明分辨率達到約 480 nm，類似于在沒有強散射的情況下的衍射極限成像。這些結果表明，在以近紅外光作為自適應光學的導星進行像差校正后，HDU-AO 可以實現深層組織中可見光發射的高分辨率成像。

本研究介紹了一種基于同源雙發射上轉換自適應光學器件的連續波非線性成像顯微鏡，這是一種利用 Tm3+ 和 Yb3+ 共摻雜的上轉換自適應光學納米顆粒（UCNP）實現深層組織高分辨率成像的創新方法，該納米顆粒在 975 nm 連續波激發下能夠同時發射 455 nm 和 800 nm 波長。UCNP 的這種雙發射特性為測量和校正像差以實現深層組織高分辨率成像提供了新的視角。通過利用 UCNP 的同源雙發射特性及其他優勢，這種創新配置有效地克服了傳統聲光在深層組織中的局限性，在腦切片至少 500 μm 的深度范圍內實現了約 500 nm 的分辨率，同時將背景信號降至最低。

香港理工大學生物醫學工程系2021級博士生姚靖為本文第一作者，賴溥祥教授、詹求強教授、鄭煒研究員和惠輝研究員為本文共同通訊作者。香港理工大學余志鵬博士、中科院深圳研究技術研究院博士生高玉峰、華南師范大學王保舉博士給予了重要建議與指導。本工作在國家自然科學基金和the Hong Kong Research Grant Council等項目的支持資助下完成。

作者特別感謝南京晶萃光學科技有限公司（JCOPTIX）提供的光學元件與儀器支持。
