近日，南京大學現代工學院胡偉教授課題組在液晶疇及其拓撲缺陷陣列旋轉對稱性操控方面取得重要研究進展，相關成果以“Tailoring on rotational symmetry of liquid crystal domain lattices”為題發表于《先進物理研究》上。Adv. Physics Res. 2023, 2300127.

旋轉對稱性在自然界中普遍存在，例如：礦物晶體、花冠以及蜂巢陣列。嵌段共聚物、膠體、液晶等可自發組裝形成具有不同旋轉對稱性的有序結構，這為旋轉對稱性的研究提供了一種有效途徑。自組裝過程通常是由熵驅動的，并伴隨著受挫相、形變態及各種拓撲缺陷的出現。對組裝機制及其動力學進行研究進而實現大面積有序結構的制備一直是軟凝聚態物理學的研究前沿。在組裝體系中，液晶因其豐富的相態與拓撲缺陷，以及優異的刺激響應特性而引起關注。

向列相液晶是具有一維長程取向序的各向異性流體，通常用指向矢來描述液晶分子的局部統計平均取向方向。在向列相液晶中，幾何約束、相變和外場作用均會使得指向矢分布在空間發生變化，甚至中斷，從而形成不同類型的拓撲缺陷。在基板表面進行機械摩擦或化學改性可預設液晶疇及定位拓撲缺陷；采用三維幾何限制，如微通道、微柱等，可從幾何上限制液晶分子形變，進一步增強液晶自組裝的可控性；特殊電極設計也可用于操縱液晶織構的旋轉對稱性。通過上述方法通?？尚纬删哂蠧₄和C₆對稱性的液晶疇和拓撲缺陷，而對旋轉對稱性的進一步突破則受到限制。光取向技術為操縱液晶疇與拓撲缺陷的旋轉對稱性提供了一種有效的方法，然而，液晶熱運動及其流動性使得所獲得的液晶織構經常會偏離預先設計。因此，亟需開發一種能對液晶疇及其拓撲缺陷的旋轉對稱性進行自由操控的有效手段，并對其誘導機制和動力學進行深入研究。

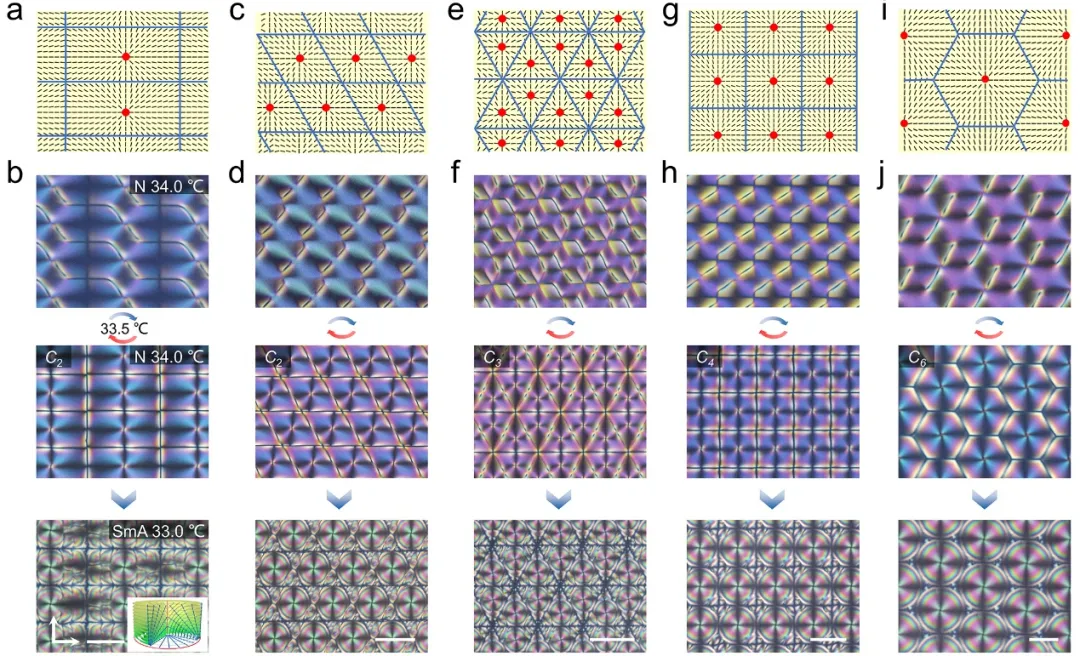

研究團隊利用光配向技術預設具有不同旋轉對稱性的徑向取向晶格奇點陣列（圖1第一行），誘導操控液晶組裝操控液晶疇和拓撲缺陷陣列的旋轉對稱性。當從各向同性態以?1 °C/min的降溫速度冷卻到向列相時，產生了向錯線陣列織構（圖1第二行）。借鑒前期工作 (Phys. Rev. Lett. 2023, 130, 078101; Phys. Rev. B. 2023, 108, 224107)發現的向列相-近晶相相變過程中液晶取向序的繼承性，借助近晶相下焦錐疇結構向環面焦錐疇陣列的自發轉化，升溫后實現對向列相向錯線的完全抑制，進而獲得與預設取向旋轉對稱性嚴格一致的墻缺陷陣列?；谠摲椒ǎ謩e獲得具有C₂、C₃、C₄和C₆對稱性的液晶疇和墻缺陷陣列（圖1第三行）。再次降溫到近晶相，得到的環面焦錐疇陣列呈現相同旋轉對稱性（圖1第四行）。

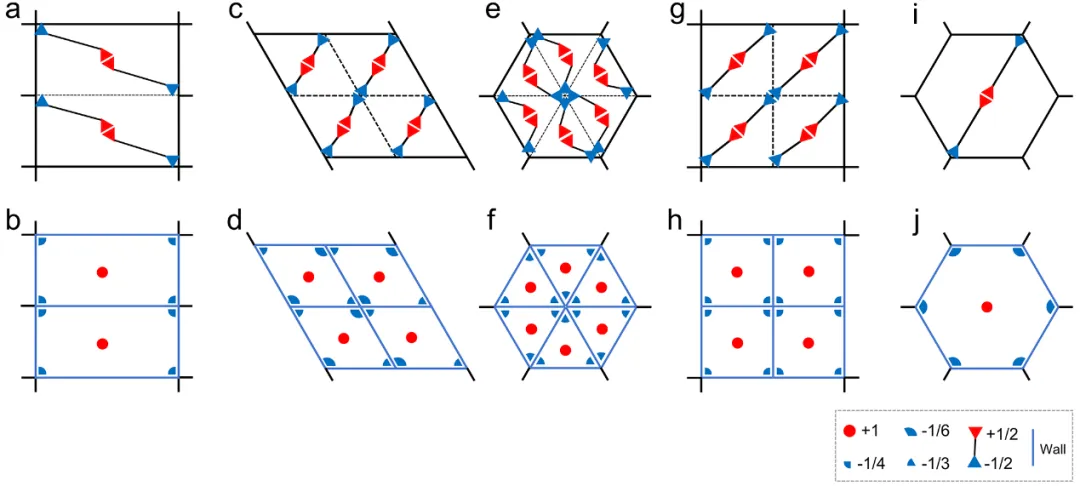

拓撲分析有助于我們理解旋轉對稱性對液晶序演變的影響。圖2展現了向錯線和墻缺陷兩類向列相缺陷的拓撲分析結果。顯然，旋轉對稱性的變化對向錯線和墻缺陷的生成帶來了影響。預設C₂（圖2a，c）和C₄（圖2g）取向?qū)ΨQ性，兩個-1/2缺陷出現在四個相鄰單元的交界點。而對于C₃（圖2e）和C₆（圖2i）預設取向，在交界點處分別出現四個和一個-1/2缺陷。每個單元中的拓撲結構特征可用所含缺陷類型及個數加和描述，上述所有情況均可表示為{（?1/2~+1/2）×2}。升溫轉變?yōu)閴θ毕蓐嚵泻螅匦闻c正方形晶格可合并表示為{+1；?1/4×4；0×4}（圖2b，h），這說明每個單元包含一個+1缺陷、四個-1/4缺陷和四個缺陷壁（藍線）。菱形晶格為{+1；?1/6×2；?1/3×2；0×4}（圖2d），三角形晶格為{+1；?1/3×3；0×3}（圖2f），六邊形晶格為{+1；?1/6×6；0×6}（圖2j）。值得注意的是，對于兩類向列相拓撲缺陷，所有單元中拓撲荷總數始終保持為零。

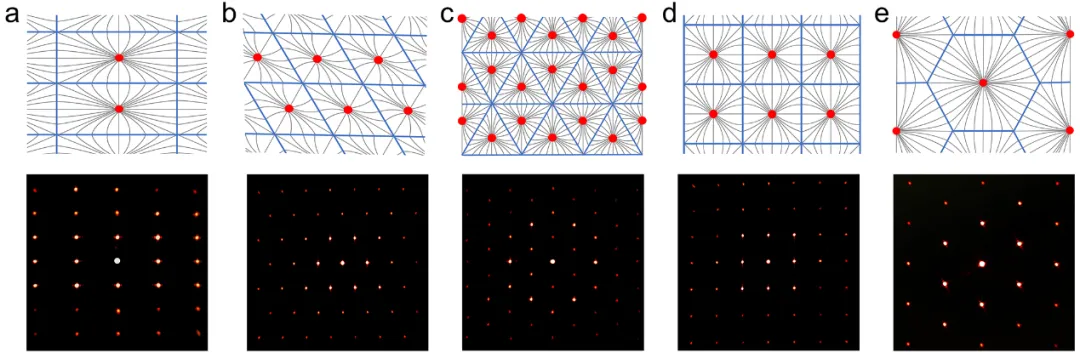

對C₂、C₃、C₄和C₆對稱性液晶織構的墻缺陷陣列進行衍射表征的結果表明，其衍射圖案呈現不同的周期性和旋轉對稱性，相應的衍射參數與預設的取向?qū)ΨQ性一致（圖3）。當樣品再次冷卻到近晶相后，衍射圖案保持不變，驗證了向列相-近晶相相變過程中液晶取向序的繼承性。

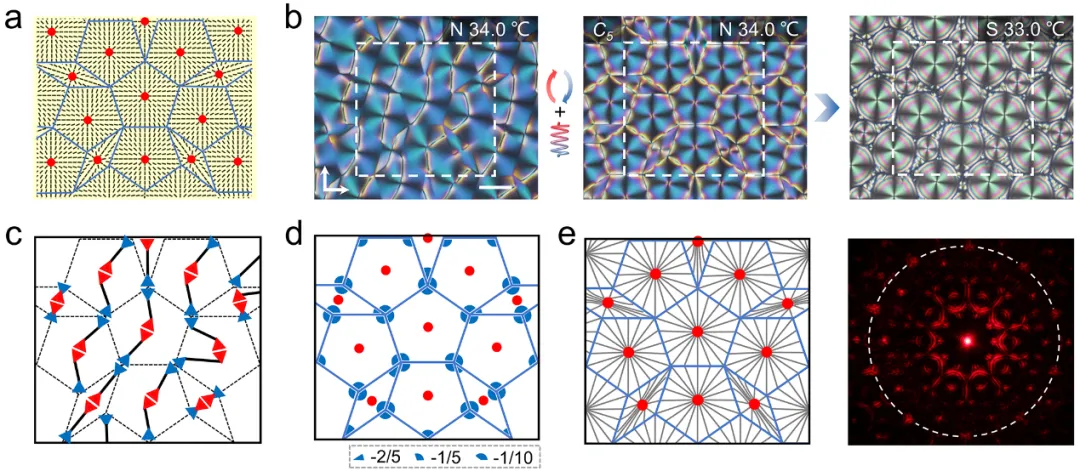

研究團隊進一步將該方法拓展至準周期液晶織構制備，如C₅對稱性（圖4）。當從各向同性狀態冷卻到向列相時，依然會出現向錯線陣列，與周期性晶格不同的是，向錯線陣列不再是單向排列（圖4b）。無序向錯線陣列的出現可歸因于取向圖案的復雜性。此時，即使在相變點附近進行反復多次的熱循環，無序的向錯線仍不能完全轉變?yōu)閴θ毕?。拓撲分析顯示，±1/2缺陷的密度及其連接類型都會增加（圖4c）。這意味著需要額外的能量來克服能量壁壘才能實現完美的墻缺陷陣列。團隊發現借助施加應力產生應變增強近晶相位錯的橫向遷移，可促使向錯線完全轉變?yōu)閴θ毕荨＝嘞路磸桶磯阂壕Ш?，較大的環面焦錐疇出現在五邊形區域，較小的環面焦錐疇則出現在菱形間隙區域，共同構成具有C₅對稱性的液晶織構。升溫到向列相后，拓撲分析顯示墻缺陷在五邊形晶格中可以描述為{+1；?1/5×5；0×5}，在菱形晶格中可以描繪為{+1；?1/10×2；?2/5×2；0×4}（圖4d），單元格中拓撲荷之和保持為零。衍射圖案呈現十重旋轉對稱性，完美驗證了所獲得墻缺陷陣列的C₅對稱性。

基于向列相-近晶相相變過程中取向序的繼承性，通過預設錨定圖案的旋轉對稱性實現了液晶疇及拓撲缺陷陣列旋轉對稱性的操控，實際驗證了具有C_i（i = 2~6）對稱性的周期和準周期拓撲缺陷。利用拓撲分析揭示了旋轉對稱性對向錯線和墻缺陷結構間液晶序演變的影響，探討了不同旋轉對稱性的能量比對關系，及應力增強缺陷演變的動力學機制。該工作增強了對液晶自組裝拓撲缺陷的可控性，加深了人們對組裝有序體系及其結構演變的認識。

南京大學現代工學院21級博士生吳金兵為論文第一作者，胡偉教授為論文通訊作者。該研究受國家重點研發計劃、自然科學基金重點項目和中央高?；究蒲袠I(yè)務費資助完成。
