近日，南京大學胡偉教授課題組與南方科技大學陳全明博士合作，通過在螺旋相襯成像中引入自愈性，提出了一種可進行自愈合光學邊緣檢測的器件，消除了遮擋物對光學邊緣檢測的干擾，提升了光學邊緣檢測器的魯棒性。相關成果近日以“Self-healing spiral phase contrast imaging”為題發表于Sci. Rep. 14, 20396 (2024)。

即時成像處理在自動駕駛、生物成像、無人機蜂群協同攻擊以及自動光學檢測等方面有廣泛的需求。光學邊緣檢測在光與物質相互作用的過程中直接提取出物體的幾何外形信息，具有超高速和低功耗的特性，因而成為即時圖像處理的重要手段。在實際工況使用中，不可避免地會有遮擋物干擾光學元件，從而破壞光場信息。開發具有自愈合功能的光學邊緣檢測，對消除遮擋物影響提升監測系統魯棒性具有重要的意義。

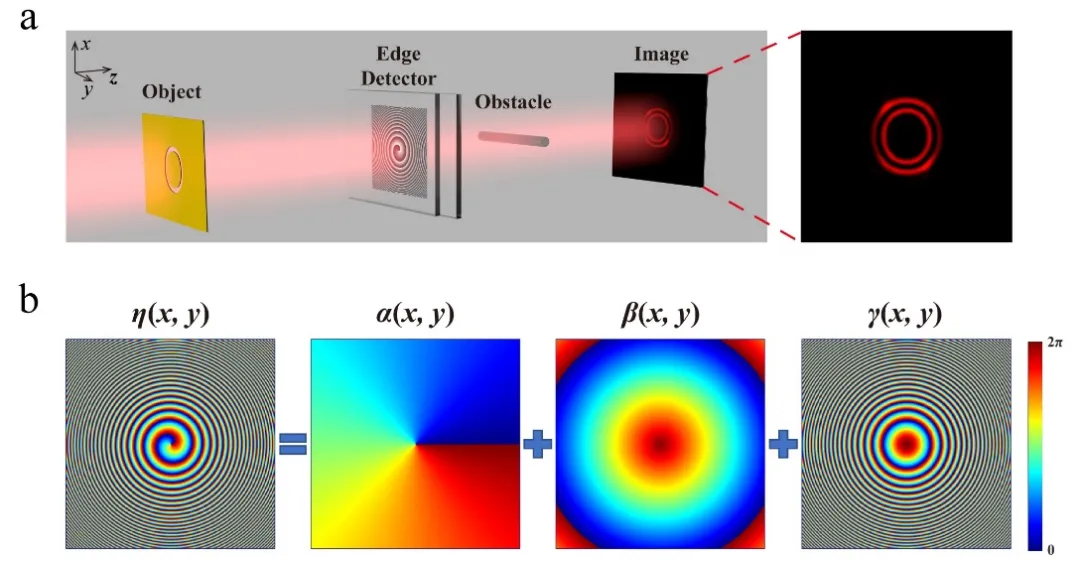

針對這一挑戰, 團隊提出在螺旋相襯成像中引入自愈性來消除遮擋物的影響。如圖1a所示，攜帶物體信息的光束先通過邊緣檢測器，再經過障礙物，由于檢測器的特殊設計，它能在實現邊緣檢測的同時實現光束的自愈合，經過一段傳播距離后，在檢測器像面上便能夠獲取到物體的自愈合后的邊緣信息。邊緣檢測器相位由螺旋相位、軸錐相位和透鏡相位疊合而成（圖1b）。螺旋相位與軸錐相位的組合用于產生貝塞爾渦旋光束，從而賦予光束自愈合能力；而螺旋相位與透鏡相位的組合則用于實現邊緣檢測功能。當自愈性和邊緣檢測這兩個要素被同時滿足時，便可實現自愈合光學邊緣檢測。

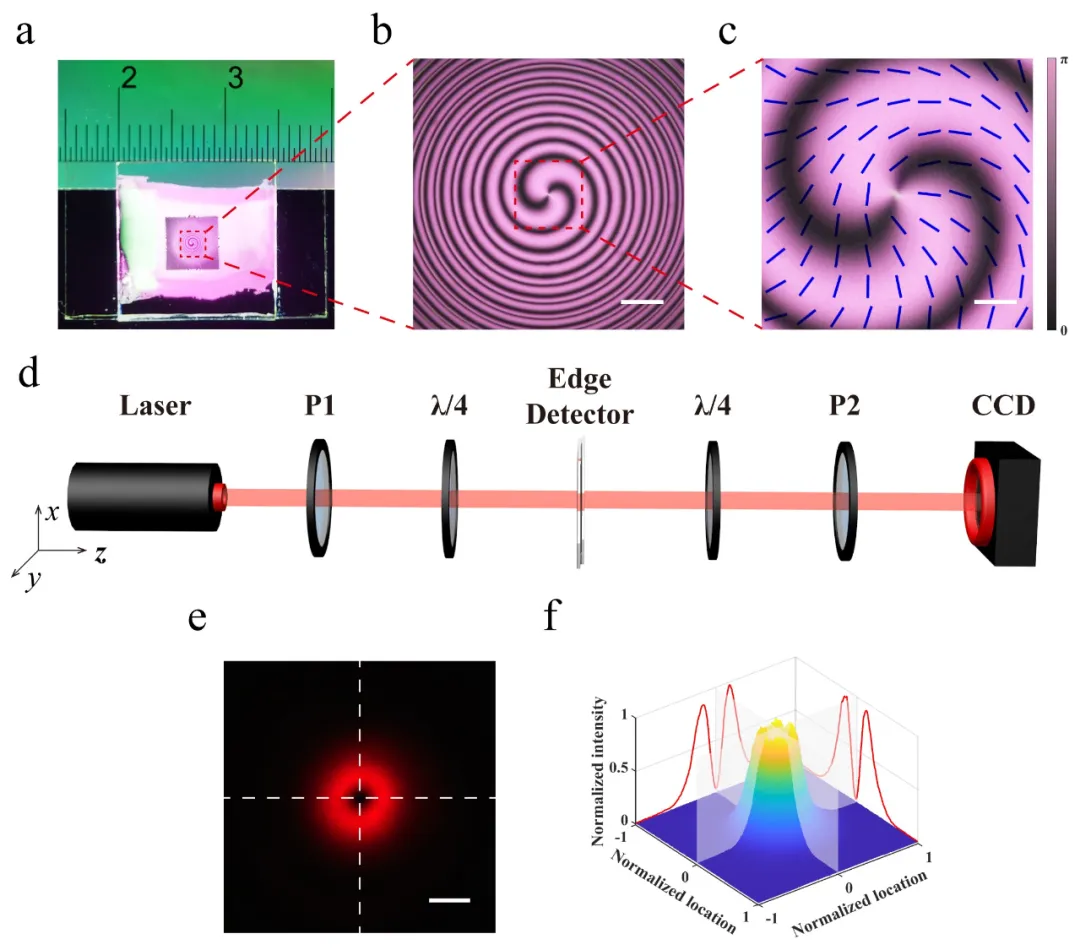

圖2（a）邊緣檢測器樣品外觀圖。（b）樣品中心區域顯微圖。（c）b圖中心區域指向矢分布。（d）PSF測試光路。（e）PSF圖像。（f）PSF強度分布。

檢測器由向列相液晶制備而成，其外觀如圖2a所示，在顯微鏡下觀察到樣品的取向效果良好（圖2b），指向矢分布符合預期（圖2c）。利用圖2d所示的光路對檢測器的點擴散函數（PSF）進行了測試，得到的結果（圖2e）與理論分析的結果一致，形成一個甜甜圈狀的環。能量分布圖（圖2f）展示各個方向的能量分布均勻，驗證了所制備的檢測器具有優良的空間相位調制性能，利于后續實驗。

圖3（a）PSF自愈性測試光路。（b）PSF自愈合結果。（c）PSF自愈合過程強度分布。

圖3a所示光路用于驗證檢測器的PSF自愈性。在檢測器正后方3 cm處水平放置一個棒狀遮擋物，為了簡化，光路中的其它元件未逐一畫出。模擬結果與實驗結果（圖3b）均顯示，隨著光束傳播，實驗圖像均由兩個分離的中心對稱的圖案逐漸自愈合為一個完整的環形圖案。圖3c進一步表征了自愈合過程中自愈合強度的變化。被遮擋后，隨著光束的傳播，外圍的能量逐漸向中心聚攏，被遮擋區域的強度逐漸增強，并在焦點處達到峰值。以上結果驗證了該檢測器的自愈合特性。

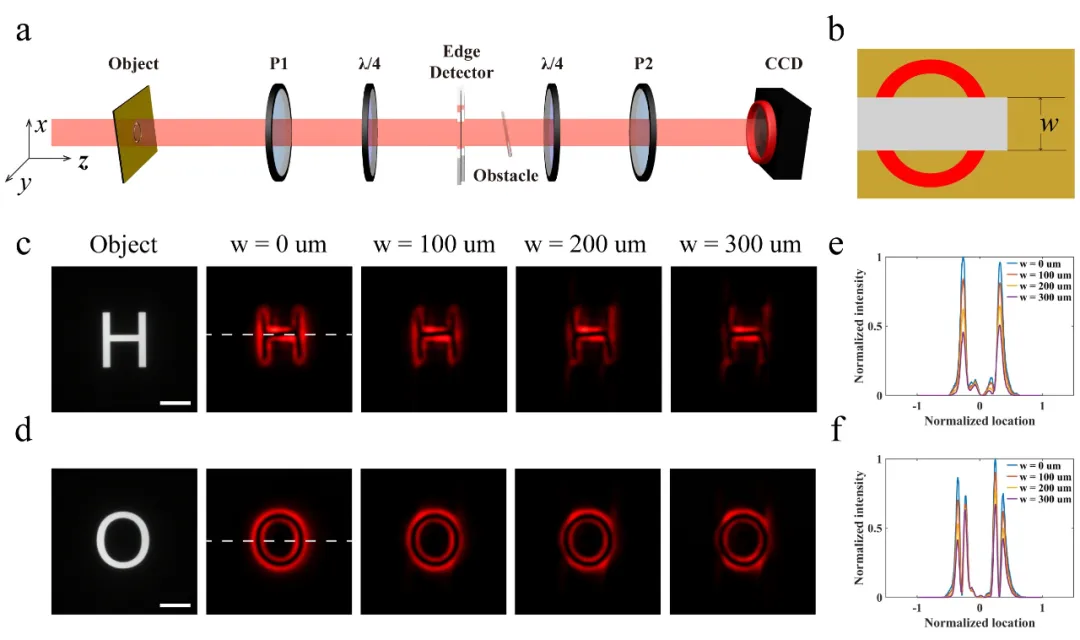

圖4（a）自愈合邊緣檢測實驗光路。（b）字母與遮擋物的尺寸比較。（c）、（d）字母圖像及其自愈合邊緣檢測圖像。（e）、（f）自愈合邊緣檢測圖像強度分布。

圖4a所示光路用于驗證邊緣檢測器對振幅型物體的自愈合邊緣檢測能力。圖4b展示了遮擋物和輸入字母之間的相對尺寸比例。這里選擇字母H和O作為振幅型物體，并且依次放置不同寬度的棒狀遮擋物。實驗結果如圖4c和圖4d所示。與相襯成像型的邊緣檢測一樣，在沒有遮擋物時，字母H和O的邊緣信息都可以被清晰地提取出來；當有遮擋物時，物體的邊緣信息仍然能夠被有效提取出來。由于受到遮擋，物體邊緣的強度稍許減弱，且遮擋物的寬度越寬，被遮擋區域的邊緣強度越弱。這一點也被圖4e和圖4f中的邊緣強度分布進一步驗證。

此外，邊緣檢測器對相位型物體的自愈合邊緣檢測能力也被驗證。

團隊提出并驗證了一種具有自愈合能力的光學邊緣檢測器。該檢測器對振幅型物體和相位型物體均可實現自愈合邊緣檢測，該設計提升了系統對障礙物遮擋的魯棒性，在光學邊緣檢測實際應用中能夠發揮潛力，推動即時成像處理技術的進一步發展。

南京大學現代工學院2024屆碩士王華才為論文第一作者，南京大學胡偉教授和南方科技大學陳全明博士為共同通訊作者，南京大學現代工學院2023級博士生郭政昊對本工作亦有重要貢獻。該研究受國家重點研發計劃，國家自然科學基金和中央高?；究蒲袠I(yè)務費資助完成。作者特別感謝南京晶萃光學科技有限公司（JCOPTIX）的元件與設備支持。
