基本原理

在馬赫-曾德爾干涉儀的典型光路中，激光器射出的光由擴束鏡擴束后形成寬口徑光，經過分束鏡后形成兩路光。兩路光分別經過反射鏡反射至分束鏡2處，經過分束鏡2，兩束光形成干涉，接受觀察屏將呈現出特定的干涉圖樣。

圖1 馬赫-曾德爾干涉儀光路

操作步驟

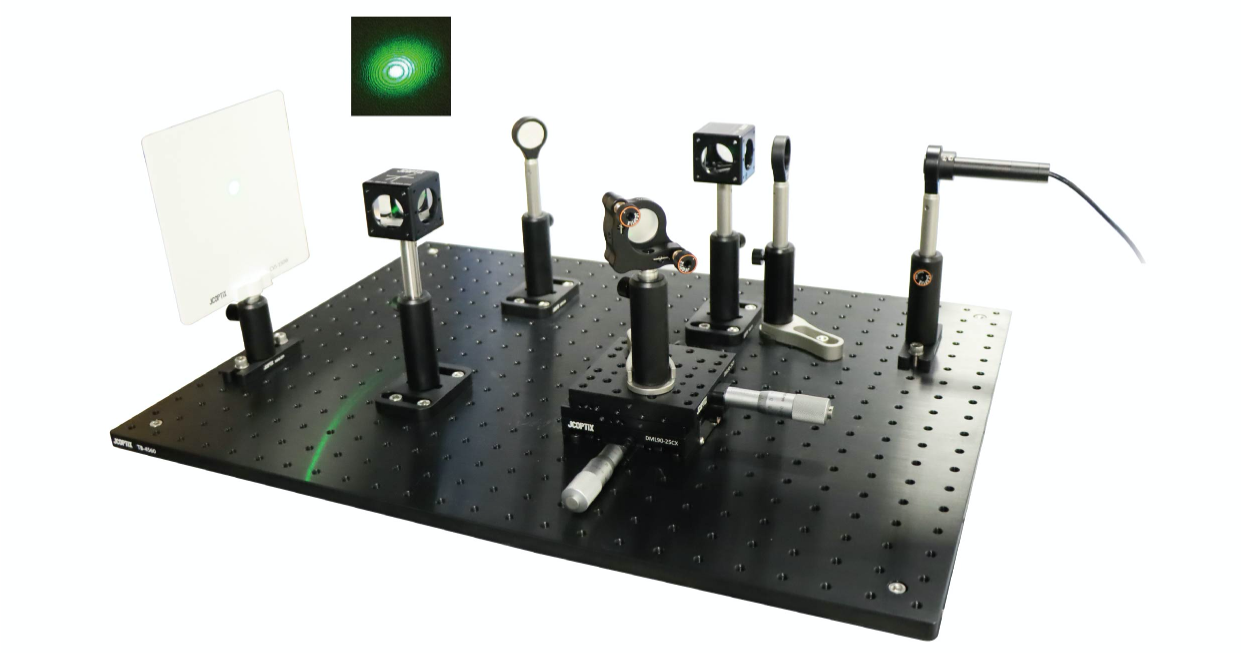

圖2 馬赫-曾德爾干涉儀實拍光路

馬赫-曾德爾干涉光路（如圖2所示）搭建主要分為以下幾個步驟：

1. 在面包板的一角安裝激光器，調至水平。
2. 距離激光器較遠的位置安裝固定反射鏡，保證反射光線垂直于激光器發出的入射光線。
3. 在激光器和反射鏡之間安裝分束鏡，使從分束鏡出射的反射光垂直于透射光。
4. 在 $(I)$$(I)$ 號干涉臂中安裝非固定反射鏡（安裝在X-Y二維線性位移臺上），保證反射光線與激光器發出的入射光線相互平行。
5. 在兩束反射光的交點處安裝第二個分束鏡，需要保證 $(I)$$(I)$ 號干涉臂和 $(II)$$(II)$ 號干涉臂長度相等（可以使用刻度尺測量）。
6. 在第二個分束鏡的后方放置接收屏，調節非固定反射鏡的方向螺絲，使兩個反射光斑重合（調節參考：遠場光斑重合的同時近場光斑以及分束鏡上兩個光斑同樣重合）。
7. 在第一個分束鏡和激光器之間安裝擴束鏡，即可在接收屏上觀察到干涉條紋（如圖2中插入圖所示）。若無條紋產生，需調節X-Y位移臺，使兩干涉臂光程相等。
